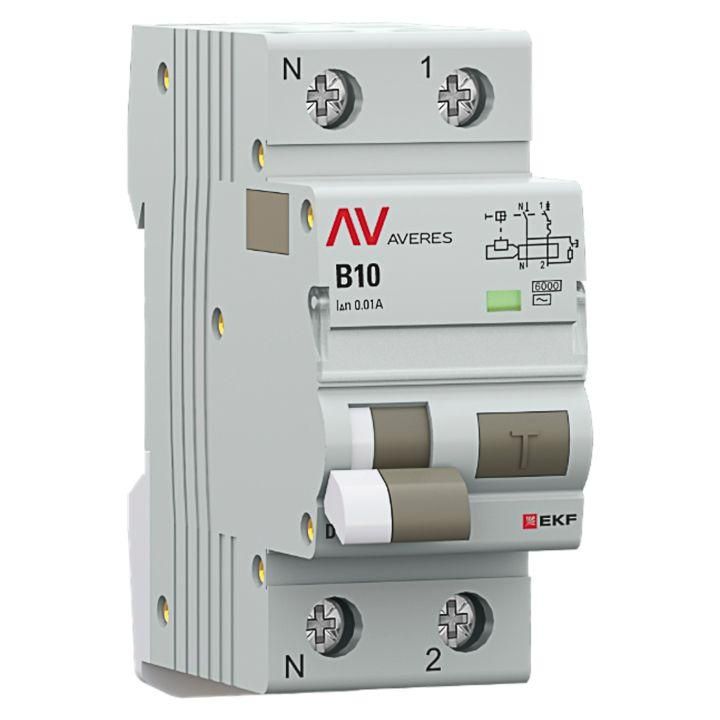

Автоматический выключатель дифференциального тока DVA-6 1P+N 10А (B) 10мА (AC) 6кА EKF AVERES - rcbo6-1pn-10B-10-ac-av

Автоматический выключатель дифференциального тока DVA-6, АВДТ, RCBO от EKF - двухполюсное устройство (1P+N) с номинальным током 10 А и чувствительностью 10 мА, предназначенное для защиты человека от поражения электрическим током и предотвращения пожаров из-за утечек тока. Устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что упрощает установку в распределительных щитах.

Назначение и область применения

DVA-6, АВДТ, RCBO используется для защиты одиночных групп потребителей в бытовых и административных помещениях: розеточные контуры, кухонные зоны, ванные комнаты, детские комнаты, офисные рабочие места. Подходит для систем TN-S и TN-C-S с заземлением. Обеспечивает защиту от:

• поражения электрическим током при прикосновении к токоведущим частям;
• возгораний из-за утечек тока через поврежденную изоляцию;
• коротких замыканий и перегрузок в цепи.

Не предназначено для защиты мощных промышленных машин, насосов или оборудования с высокими пусковыми токами - для этого требуются устройства с характеристикой C или D.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток AC); допускается работа в сетях до 400 В (при использовании в трехфазных системах как один из полюсов).
• Номинальный ток: 10 А - подходит для нагрузок до 2,3 кВт (например, стиральная машина, бойлер, микроволновая печь).
• Дифференциальный ток срабатывания: 10 мА - высокая чувствительность, обеспечивает безопасность даже при слабых утечках (стандарт для ванных комнат и мест с повышенной влажностью).
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки, типичные для бытовой техники. Не реагирует на постоянные или импульсные утечки (для них нужен тип A или B).
• Характеристика срабатывания: B - отключается при перегрузке от 3–5 крат номинала, подходит для смешанных нагрузок (освещение + розетки).
• Номинальная отключающая способность: 6 кА - способен выдерживать ток КЗ до 6000 А, что достаточно для большинства жилых и офисных объектов.
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и ноль, исключает риск сохранения потенциала на нулевом проводе.
• Сечение провода: 0–16 мм2 - совместим с медными и алюминиевыми проводами.
• Степень защиты IP20: защищён от прикосновений пальцами и крупными предметами, но не от пыли и влаги - устанавливается только внутри щита.
• Рабочий диапазон температур: от –25C до +50C - подходит для холодных помещений и теплых щитовых.
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке.
• Номинальное импульсное напряжение: 6 кВ - устойчив к скачкам напряжения, таким как удары молнии в ЛЭП.

Совместимость и монтаж

DVA-6, АВДТ, RCBO монтируется на DIN-рейку шириной 35 мм. Для подключения используются клеммы с двойной возможностью: провода можно заводить как сверху, так и снизу - это удобно при плотной компоновке щита. Винты затягиваются усилием 3 Нм - достаточным для надежного контакта, но не вызывающим деформацию провода. Устройство совместимо с медными и алюминиевыми проводами, однако при использовании алюминия рекомендуется применять специальные переходные наконечники. Максимальная глубина монтажа - 50 мм, что позволяет использовать его в стандартных щитах без доработки.

Обязательно соблюдайте полярность: L - фаза, N - ноль. Шторки на клеммах предотвращают случайное прикосновение к токоведущим частям во время монтажа.

Безопатность и стандарты

DVA-6, АВДТ, RCBO соответствует требованиям ГОСТ IEC 61009-1 - международному стандарту для автоматических выключателей дифференциального тока. Соответствие гарантирует проверенную надежность срабатывания при утечке 10 мА в течение 0,3 секунды. Продукт прошел сертификацию в рамках системы ЕАС и может использоваться в России, Беларуси, Казахстане и других странах ЕАЭС.

Особенности конструкции

• Цветной индикатор: красный цвет показывает, что устройство сработало по току утечки, зелёный - по перегрузке/КЗ. Это позволяет быстро определить причину отключения без тестера.
• Двойная рукоятка: визуально отделяет положение “вкл” и “выкл”, а также указывает, было ли отключение вызвано УЗО или автоматом.
• Маркировочное окно с защитной крышкой: позволяет легко подписывать цепь, крышка защищает этикетку от механических повреждений и влаги.
• Дополнительная комплектация: возможно подключение внешних модулей (например, сигнализационных контактов) - требуется согласование с производителем.

Преимущества

• Комбинированная защита: вместо двух устройств (автомат + УЗО) - одно, экономит место в щите.
• Надежное соединение: винты с повышенным моментом затяжки снижают риск нагрева и окисления контактов.
• Удобство диагностики: индикатор сразу показывает причину отключения - утечка или перегрузка.
• Гибкость подключения: возможность подвода проводов сверху и снизу упрощает сборку щитов любой конфигурации.
• Защита от ошибок: шторки на клеммах исключают неправильное подключение фазы и нуля.

Ограничения применения

• Не подходит для цепей с постоянным током или импульсными утечками (например, ИБП, LED-драйверы, частотные преобразователи) - требуется тип A или B.
• Не рассчитан на работу вне щита: степень защиты IP20 не защищает от влаги, пыли и механических воздействий.
• Не следует использовать для защиты нескольких параллельных ответвлений - каждый контур должен иметь свой аппарат.
• При частых ложных срабатываниях (более 1–2 раз в месяц) необходимо проверить изоляцию проводки - возможно, есть скрытый пробой.

Примеры использования

• Щит квартиры: отдельный DVA-6, АВДТ, RCBO на розетки в ванной и кухне.
• Офис: защита компьютерных розеток и оргтехники.
• Частный дом: отключение освещения и розеток на первом этаже.
• Коттедж: защита цепи бойлера или теплого пола.

Практические советы

• Проверяйте работоспособность кнопкой “T” ежемесячно - это обязательная процедура безопасности.
• При установке в старые щиты с малой глубиной - убедитесь, что 50 мм свободного пространства доступны за рейкой.
• Не используйте DVA-6, АВДТ, RCBO в качестве главного входного автомата - он не рассчитан на суммарную нагрузку всего дома.
• При подключении алюминиевых проводов - обязательно используйте наконечники типа НШВИ и контролируйте затяжку.
• Если в щите несколько таких устройств - помечайте каждое четко: “Ванная”, “Кухня”, “Розетки”. Индикатор покажет, где произошло отключение.
