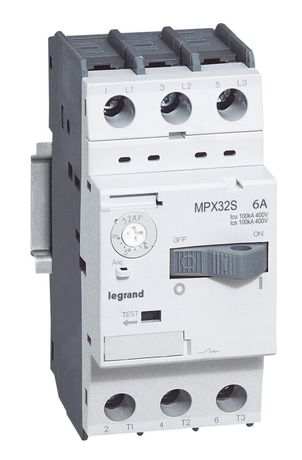

Автоматический выключатель для защиты электродвигателей MPX3 T32S 0,16A 100kA | 417300 Legrand

Автоматический выключатель Legrand MPX3 T32S 0,16A 100kA предназначен для защиты маломощных электродвигателей от перегрузок, коротких замыканий и снижения напряжения. Устройство сочетает надёжную термомагнитную защиту, компактный корпус и встроенную коммутацию, что делает его удобным решением для промышленных систем на DIN-рейке.

Назначение и область применения

Выключатель Legrand MPX3 T32S 0,16A 100kA используется исключительно для защиты электродвигателей небольшой мощности - до 0,02 кВт при напряжении 400 В переменного тока. Подходит для установки в панели управления станков, насосов, вентиляторов, конвейеров и других устройств с частым пуском. Его основная задача - предотвращать повреждение двигателя при перегрузках, скачках тока и аварийном падении напряжения.

Технические характеристики

• Номинальный ток: 0,16 А - позволяет защищать двигатели с рабочим током до этого значения;
• Номинальное напряжение: 220–690 В переменного тока - совместим с сетями 220 В, 380 В, 400 В, 440 В и выше;
• Количество полюсов: 3 - обеспечивает трёхфазную защиту; все фазы отключаются одновременно;
• Номинальная отключающая способность: 100 кА - способен безопасно прервать ток короткого замыкания даже в условиях высокой короткозамкнутой мощности;
• Система расцепления: термомагнитная - тепловое расцепление защищает от длительных перегрузок, магнитное - от внезапных КЗ;
• Диапазон регулировки срабатывания КЗ: 2,1 А - порог срабатывания магнитного расцепителя установлен жестко, не подлежит настройке;
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать провода среднего сечения без переходников;
• Тип присоединения: рамочные клеммы - обеспечивают плотный контакт и устойчивость к вибрации;
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдых предметов, но не от воды и пыли;
• Частота: 50/60 Гц - работает в любых стандартах сети;
• Механическая износостойкость: 0,1 млн. циклов - рассчитан на долгую службу при частом включении/выключении;
• Коммутационная износостойкость: 0,1 млн. циклов - сохраняет работоспособность после многократных отключений под нагрузкой;
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности в закрытых помещениях;
• Встроенные функции: вспомогательный переключатель, вспомогательный выключатель, расцепители минимального и пониженного напряжения - позволяют передавать сигналы в систему управления и отключать устройство при аварии по напряжению.

Совместимость и монтаж

Выключатель Legrand MPX3 T32S 0,16A 100kA монтируется на стандартную DIN-рейку шириной 35 мм. Конструкция стационарная - не предназначена для выдвижения или быстрого демонтажа. Присоединение проводов осуществляется через рамочные клеммы, которые затягиваются отверткой. Для правильного монтажа важно соблюдать момент затяжки - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает клемму. Интегрированные вспомогательные контакты можно использовать для сигнализации состояния (вкл./выкл.) или подключения к контроллеру.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-1, IEC 60947-2 и IEC 60947-4, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Защита от перегрева реализована через биметаллический элемент, который реагирует на длительный превышение тока. Расцепители минимального и пониженного напряжения предотвращают запуск двигателя при недостаточном питании, что особенно важно для оборудования с чувствительными механизмами.

Преимущества

• Встроенные расцепители напряжения и вспомогательные контакты уменьшают необходимость внешних модулей - экономят место в шкафу;
• Высокая отключающая способность (100 кА) обеспечивает надёжность даже в зонах с большой короткозамкнутой мощностью;
• Термомагнитная система расцепления адаптирована именно под двигательные нагрузки - не срабатывает при пусковых импульсах;
• Высокая механическая и коммутационная износостойкость - подходит для систем с частым управлением;
• Компактный размер и унифицированный монтаж - легко интегрируется в существующие панели.

Ограничения применения

• Не применяется для защиты двигателей мощностью более 0,02 кВт - при превышении возможен выход из строя устройства;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных, открытых или пыльных местах без дополнительного кожуха;
• Фиксированный порог срабатывания КЗ (2,1 А) не позволяет настраивать чувствительность - не подходит для нестандартных режимов работы;
• Низкий номинальный ток (0,16 А) ограничивает применение только очень маломощными двигателями - не годится для насосов, компрессоров и аналогичных устройств свыше 15–20 Вт.

Примеры использования

• Защита микродвигателей в системах точной автоматизации (например, в медицинских аппаратах или роботах-манипуляторах);
• Обеспечение безопасности маломощных вентиляторов в HVAC-системах;
• Контроль питания серводвигателей в конвейерных линиях с частыми остановками;
• Подключение к PLC-панелям с использованием встроенных вспомогательных контактов для контроля состояния.

Практические советы

• Выбирая выключатель Legrand MPX3 T32S 0,16A 100kA, проверьте номинальный ток двигателя - он должен быть ≤ 0,16 А. Перегрузка приведёт к постоянному срабатыванию или выходу из строя;
• При монтаже используйте кабель сечением 0,5–2,5 мм2 - для таких токов большие сечения (до 25 мм2) не требуются, но могут быть использованы при необходимости;
• Если оборудование работает в условиях колебаний напряжения, встроенные расцепители минимума будут полезны - они предотвратят самопроизвольный запуск;
• Для удалённого контроля подключите вспомогательный переключатель к индикационной цепи - это позволит видеть состояние автомата без вскрытия шкафа;
• Не используйте этот автомат вместо обычного вводного автомата - он не предназначен для защиты всей линии, только одного двигателя.
