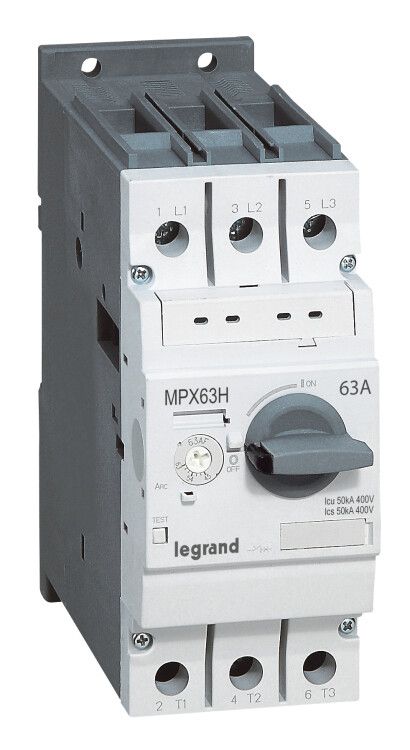

Автоматический выключатель для защиты электродвигателей MPX3 T63H 13A 100kA | 417361 Legrand

Автоматический выключатель Legrand MPX3 T63H 13A 100kA предназначен для защиты электродвигателей от перегрузок, коротких замыканий и потери напряжения. Устройство сочетает надежную термомагнитную защиту, высокую отключающую способность и компактный монтаж на DIN-рейку, что делает его удобным решением для промышленных систем управления.

Назначение и область применения

Выключатель Legrand MPX3 T63H 13A 100kA используется исключительно для защиты трехфазных электродвигателей мощностью до 5,5 кВт при напряжении 400 В. Он обеспечивает комбинированную защиту: от длительных перегрузок (термическая составляющая) и внезапных КЗ (магнитная составляющая). Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с частыми пусками.

Технические характеристики

• Номинальный ток: 13 А
• Номинальное напряжение: 220–690 В переменного тока (AC)
• Количество полюсов: 3
• Номинальная отключающая способность: 100 кА
• Номинальная мощность (AC-3, 400 В): 5,5 кВт
• Диапазон регулировки срабатывания при КЗ: 169 А
• Частота: 50/60 Гц
• Максимальное сечение кабеля: 25 мм2
• Система расцепления: термомагнитная
• Степень защиты: IP20
• Климатическое исполнение: УХЛ4 (для помещений с умеренным климатом, без агрессивной среды)
• Механическая износостойкость: 0,05 млн. циклов
• Коммутационная износостойкость: 0,025 млн. циклов
• Тип присоединения: рамочные клеммы
• Рукоятка: поворотная
• Встроенная функциональность: вспомогательный переключатель, расцепитель пониженного и минимального напряжения, вспомогательный выключатель
• Нормативы: МЭК 60947-1, МЭК 60947-2, МЭК 60947-4

Совместимость и монтаж

Выключатель Legrand MPX3 T63H 13A 100kA монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов осуществляется через рамочные клеммы - они обеспечивают плотный контакт даже при больших сечениях до 25 мм2. Для правильного монтажа важно соблюдать момент затяжки клемм, указанный в руководстве производителя. Все встроенные функции (расцепители, вспомогательные контакты) требуют предварительной проверки перед запуском системы. Устройство не предназначено для установки вне щита - IP20 не защищает от попадания воды или пыли.

Безопасность и стандарты

Выключатель соответствует международным нормам МЭК 60947-1, -2 и -4, которые гарантируют безопасность при работе с двигателями. Защита от перегрева реализована через биметаллический элемент, реагирующий на долговременную перегрузку. Расцепители минимального и пониженного напряжения предотвращают самопроизвольный пуск оборудования после восстановления питания - важная функция для безопасности персонала и технологического процесса.

Преимущества

• Высокая отключающая способность (100 кА) позволяет использовать устройство в сетях с большими токами КЗ, типичных для промышленных объектов.
• Встроенные расцепители и вспомогательные контакты снижают необходимость в внешних модулях, экономя место в шкафу.
• Термомагнитная система расцепления адаптирована под специфику пусковых токов двигателей - не сработает при кратковременных перегрузках во время запуска.
• Повышенная механическая и коммутационная износостойкость обеспечивает долгий срок службы даже при частых операциях включения/выключения.

Ограничения применения

• Не применяется для однофазных нагрузок - только для трёхфазных двигателей.
• IP20 не допускает установку в условиях повышенной влажности, пыли или открытых площадках - требуется герметичный шкаф.
• Климатическое исполнение УХЛ4 ограничивает использование в экстремально холодных (-40 C) или жарких (>+40 C) помещениях без контроля температуры.
• Нельзя использовать для защиты осветительных или бытовых нагрузок - только для категории AC-3 (пуски и остановки двигателей).
• Регулировка тока срабатывания при КЗ фиксирована (169 А) - нельзя изменить порог, как в некоторых современных устройствах.

Примеры использования

• Защита насоса подачи воды на промышленном предприятии (5,5 кВт, 380 В).
• Контроль работы вентилятора в системе вентиляции цеха.
• Управление конвейерной лентой на пищевом производстве.
• Подключение компрессора в pneumatic-системе с частыми циклами включения.

Практические советы

• Выбирая выключатель Legrand MPX3 T63H 13A 100kA, убедитесь, что номинальный ток двигателя не превышает 13 А при рабочем напряжении 400 В.
• Проверьте соответствие сечения кабеля (до 25 мм2) и качество зажима в рамочных клеммах - плохой контакт вызывает нагрев и выход из строя.
• При использовании вспомогательных контактов (например, для сигнализации состояния) учтите, что они рассчитаны на слаботочные цепи - не подключайте силовые цепи напрямую.
• После монтажа проведите тестовое включение: убедитесь, что расцепитель не срабатывает при пуске двигателя (это нормально), но срабатывает при имитации КЗ (по инструкции).
• Не используйте этот автомат вместо контактора - он не предназначен для частого ручного включения/выключения, хотя и имеет достаточную износостойкость.
