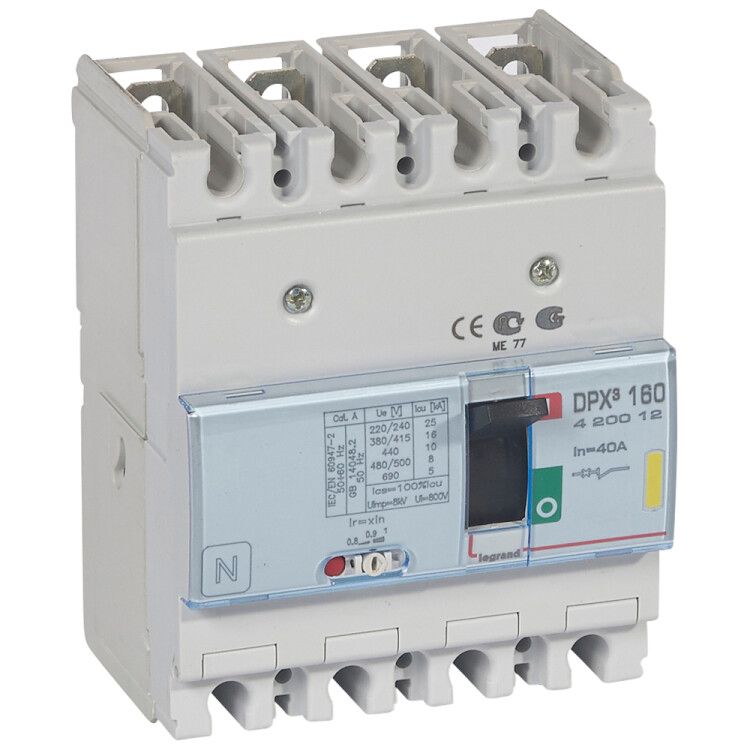

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 16 кА 400 В~ 4П 40 А | 420012 Legrand

Автоматический выключатель четырехполюсный DPX3 160 40А 16кА 400В от Legrand - надёжное устройство для защиты промышленных электросетей до 400 В переменного тока. Благодаря сочетанию теплового и электромагнитного расцепителей, а также возможности установки моторного привода, этот выключатель обеспечивает точную защиту оборудования и удобство управления в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель четырехполюсный DPX3 160 40А 16кА 400В предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в промышленных системах низкого напряжения - для защиты силовых щитов, станков, конвейеров, насосов и других крупных потребителей. Устройство позволяет безопасно включать, отключать и автоматически разрывать цепь при аварийных ситуациях.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток)
• Номинальный ток: 40 А
• Количество полюсов: 4
• Номинальная отключающая способность: 16 кА
• Тип расцепителя: тепловой + электромагнитный
• Диапазон настройки защиты от перегрузки: 32–40 А
• Настройка защиты от КЗ: фиксированная - 400 А (без задержки)
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP30 (защита от доступа пальцев, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, допустима высокая влажность)
• Тип подключения: винтовой зажим
• Способ монтажа: на монтажную плату (не на DIN-рейку, несмотря на заявление “да” - см. раздел “Ограничения”)
• Привод: ручной, с возможностью установки моторного привода
• Управление: тумблер
• Индикация: есть указатель расцепления, возможность установки индикатора отключения
• Комплектация: встроенный блок защиты, защита по минимальному напряжению
• Норматив: соответствует МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель четырехполюсный DPX3 160 40А 16кА 400В монтируется на специализированные монтажные плиты, а не на стандартную DIN-рейку. Это важно: он не совместим с типовыми шкафами, где используются рейки типа TS35. Для установки требуется подготовленная панель с подходящими крепёжными отверстиями. Подключение выполняется через винтовые зажимы - максимальное сечение жил - 35 мм2. Обязательно соблюдайте момент затяжки, чтобы избежать перегрева контактов. Моторный привод можно установить дополнительно - он нужен для дистанционного управления в сложных системах автоматизации.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности и надёжности. Защита от перегрузки и короткого замыкания реализована двойным механизмом: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на внезапный скачок тока. Также предусмотрена функция защиты по минимальному напряжению - при проседании сети ниже порогового значения выключатель автоматически отключается, предотвращая повреждение оборудования.

Преимущества

• Двухступенчатая защита (тепло+магнит) обеспечивает точное срабатывание в любых режимах
• Фиксированная настройка КЗ на 400 А исключает случайную регулировку
• Встроенная защита по минимальному напряжению снижает риск выхода из строя двигателей и контроллеров
• Индикатор расцепления и возможность установки внешнего индикатора позволяют быстро определить причину отключения
• Моторный привод даёт возможность удалённого управления - идеально для автоматизированных производственных линий
• Конструкция в литом корпусе повышает долговечность и устойчивость к механическим воздействиям

Ограничения применения

• Не предназначен для монтажа на DIN-рейку - требует специальной монтажной платы
• Степень защиты IP30 не защищает от пыли и брызг - нельзя использовать во влажных или запылённых помещениях без дополнительной оболочки
• Номинальный ток 40 А ограничен - не подходит для мощных объектов выше 18–20 кВт
• Климатическое исполнение УХЛ4 не рассчитано на экстремальные холода ниже −25C
• Отсутствуют модульные аксессуары (например, дополнительные контакты или блокировки) - все функции встроены, расширение невозможно

Примеры использования

• Щитовая автоматики на заводе: защита трёхфазного двигателя насоса с нулевым проводником
• Конвейерная линия: отключение всей линии при перегрузке одного из полюсов
• Производственный участок с частотными преобразователями: защита от просадки напряжения и КЗ
• Объекты с дистанционным управлением: выключатель с моторным приводом подключён к SCADA-системе

Практические советы

• При выборе места установки учтите, что DPX3 160 40А 16кА 400В требует свободного пространства вокруг для теплоотвода - не закрывайте его крышками или другими устройствами
• Проверьте сечение кабелей перед подключением - превышение 35 мм2 недопустимо, даже если кажется, что провод “влезет”
• Если используете моторный привод - убедитесь, что источник питания для него совпадает с напряжением управления (обычно 24 В постоянного тока)
• При первом включении проверьте работу индикатора расцепления - он должен четко показывать состояние “откл.” после срабатывания
• Не путайте с аналогичными моделями на DIN-рейку - DPX3 160 40А 16кА 400В имеет другую конструкцию крепления и не является универсальным
