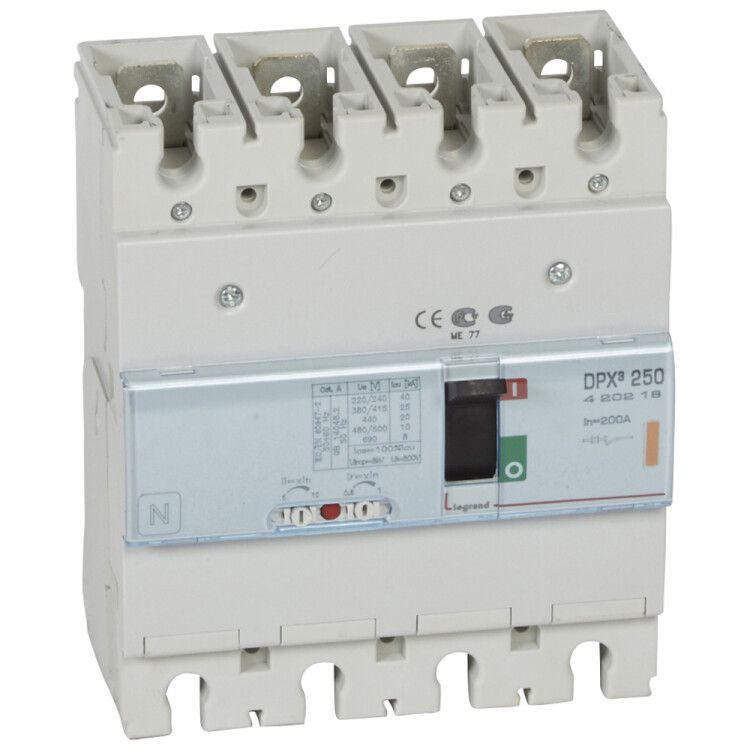

Автоматический выключатель DPX3 250 - термомагнитный расцепитель 25 кА 400 В~ 4П 200 А | 420218 Legrand

Автоматический выключатель четырехполюсный DPX3 250 200А 25кА 400В термомагнитный расцепитель от Legrand предназначен для защиты и коммутации трёхфазных сетей в промышленных условиях. Этот прибор сочетает надёжную термомагнитную защиту, возможность удалённого управления через моторный привод и совместим с DIN-рейкой, что делает его универсальным решением для сложных систем.

Назначение и область применения

Автоматический выключатель четырехполюсный DPX3 250 200А 25кА 400В термомагнитный расцепитель используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах энергообеспечения производственных линий. Четыре полюса позволяют одновременно отключать все фазы и ноль, что важно для безопасности при обслуживании оборудования.

Технические характеристики

• Номинальный ток: 200 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 220–690 В — работает в одно- и трёхфазных сетях переменного тока, включая 380/400 В и выше.
• Номинальная отключающая способность: 25 кА — способен безопасно отключить ток короткого замыкания до 25 тысяч ампер.
• Тип расцепителя: термомагнитный — тепловой защищает от длительных перегрузок, магнитный — от внезапных КЗ.
• Диапазон настройки защиты от перегрузки: 160–200 А — можно настроить порог срабатывания в пределах этого интервала под нагрузку конкретного оборудования.
• Диапазон срабатывания при КЗ: 1000–2000 А — мгновенное отключение происходит при токе, превышающем номинал в 5–10 раз.
• Степень защиты IP30 — защищён от доступа пальцев и предметов более 2,5 мм, но не от воды и пыли.
• Максимальное сечение кабеля: 50 мм² — позволяет подключать мощные медные или алюминиевые жилы.
• Тип подключения: винтовой — надёжное соединение с возможностью многократного демонтажа.
• Способ монтажа: на DIN-рейку — стандартный метод для шкафов и щитов.
• Климатическое исполнение УХЛ4 — рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью.
• Нормативный документ: МЭК 60947-2 — соответствует международным требованиям к выключателям низкого напряжения.

Совместимость и монтаж

Автоматический выключатель четырехполюсный DPX3 250 200А 25кА 400В термомагнитный расцепитель монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы — затягивать необходимо равномерно, чтобы избежать повреждения изоляции. Кабель сечением до 50 мм² легко помещается в клеммы. Устройство имеет встроенную кнопку тестирования и индикацию положения (вкл/выкл). Также предусмотрена возможность установки индикатора отключения — он показывает причину срабатывания (перегрузка или КЗ).

Моторный привод позволяет дистанционно включать и отключать выключатель — удобно для автоматизации и удалённого контроля. Ручной привод остаётся активным даже при отключении питания мотора.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям к надёжности, сроку службы и безопасности. Защита по минимальному напряжению отключает оборудование при проседании сети ниже допустимого уровня — предотвращает аварии при запуске двигателей. Индикатор расцепления и тумблер обеспечивают наглядное управление и диагностику состояния. Конструкция стационарная — не предназначена для частых перемещений или установки вне щита.

Преимущества

• Комплексная защита: два типа расцепителей (тепловой + магнитный) покрывают большинство аварийных ситуаций.
• Гибкая настройка: можно адаптировать пороги срабатывания под реальные условия нагрузки.
• Дистанционное управление: наличие моторного привода позволяет интегрировать выключатель в системы АСУ ТП.
• Надёжная индикация: ясный визуальный сигнал о причинах отключения снижает время ремонта.
• Совместимость с другими элементами серии DPX3 — легко заменить или расширить систему защиты.

Ограничения применения

• Не предназначен для открытого монтажа — степень защиты IP30 исключает использование во влажных, пыльных или наружных условиях.
• Не подходит для частых операций включения/отключения — не является аппаратом для частого коммутирования, только для защиты.
• Требуется точная настройка — некорректная установка порога перегрузки может вызвать ложные срабатывания или отказ защиты.
• Не рекомендован для сетей с высокими импульсными нагрузками без дополнительной фильтрации — может сработать при кратковременных выбросах тока.

Примеры использования

• Щитовая автоматики на заводе — защита трёхфазного двигателя насоса с номиналом 185 кВт.
• Распределительный щит производственного участка — отключение всех фаз при аварии в линии конвейера.
• Система бесперебойного питания — последний уровень защиты перед входом в преобразователь.
• Объекты с автоматическим управлением — интеграция с PLC через моторный привод для дистанционного отключения при сбоях.

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 200 А — лучше выбрать выключатель с запасом 10–15 %.
• Настройте порог перегрузки ближе к фактической рабочей нагрузке, но не ниже 160 А — слишком низкий порог вызовет ложные отключения.
• При использовании моторного привода убедитесь, что источник питания 24 В постоянного тока стабилен — скачки могут повредить механизм.
• Проверяйте момент затяжки винтов — используйте ключ с ограничителем момента, чтобы не повредить клеммы.
• При замене старого автомата — сверьте габариты и тип крепления. Автоматический выключатель четырехполюсный DPX3 250 200А 25кА 400В термомагнитный расцепитель имеет фиксированные размеры, совместимые с аналогичными моделями Legrand.
