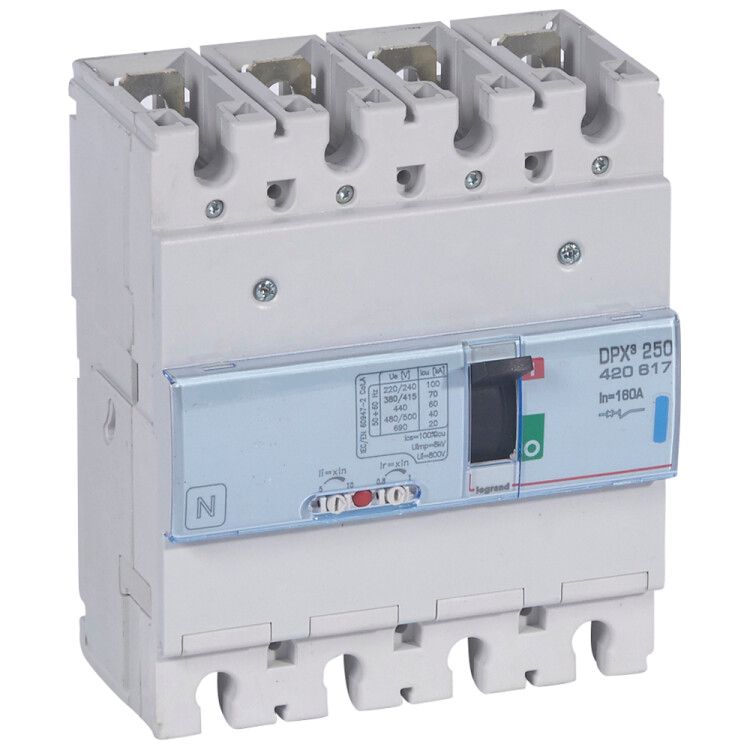

Автоматический выключатель DPX3 250 - термомагнитный расцепитель 70 кА 400 В~ 4П 160 А | 420617 Legrand

Автоматический выключатель четырехполюсный DPX3 250 160А 70кА 400В термомагнитный расцепитель от Legrand - надёжное устройство для защиты промышленных электросетей от перегрузок и коротких замыканий. Артикул 420617 предназначен для стационарной установки на монтажную плату и совместим с DIN-рейкой.

Назначение и область применения

Автоматический выключатель четырехполюсный DPX3 250 160А 70кА 400В термомагнитный расцепитель используется для защиты трёхфазных электрических цепей с номинальным напряжением до 690 В. Он применяется в промышленных системах: на станках, конвейерах, распределительных щитах, в системах энергообеспечения производственных мощностей. Устройство обеспечивает безопасное отключение цепи при аварийных ситуациях - перегрузке или коротком замыкании.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 220–690 В (работает в сети 400 В и выше)
• Номинальная отключающая способность: 70 кА - способен гасить самые серьёзные токи КЗ
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Тип расцепителя: термомагнитный - сочетание тепловой (для перегрузок) и электромагнитной (для КЗ) защиты
• Диапазон настройки защиты от перегрузки: 128–160 А - можно точно адаптировать под нагрузку
• Диапазон регулировки защиты от КЗ: 800–1600 А - настраивается под тип оборудования
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать крупные силовые кабели
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Способ монтажа: на монтажную плату + DIN-рейку - гибкая установка
• Подключение: винтовое - надёжное и проверенное временем
• Привод: ручной рычажковый - управление вручную, с возможностью дистанционного отключения через моторный привод
• Индикатор отключения и указатель расцепления: есть - наглядно показывает причину отключения
• Защита по минимальному напряжению: да - отключается при проседании напряжения ниже допустимого уровня
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, устойчив к влаге и запылённости
• Соответствие стандарту: МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель четырехполюсный DPX3 250 160А 70кА 400В термомагнитный расцепитель совместим с DIN-рейкой типа 35 мм и может быть установлен как на монтажную плату, так и прямо на рейку. Для подключения используются винтовые зажимы - рекомендуется затягивать моментом 2,5–3,5 Нм. Моторный привод позволяет удалённо отключать устройство, что удобно для автоматизации и дистанционного управления. Устройство не требует специальных инструментов для монтажа, но важно соблюдать правила электробезопасности при работе под напряжением.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, который гарантирует надёжность и предсказуемость работы в условиях промышленной среды. Индикатор отключения и указатель расцепления позволяют оперативно определить причину срабатывания - перегрузка или КЗ. Защита по минимальному напряжению исключает работу оборудования при недостаточном питании, снижая риск повреждений. IP30 не обеспечивает защиту от брызг и пыли, поэтому устройство следует устанавливать внутри закрытых шкафов.

Преимущества

• Высокая отключающая способность (70 кА) - подходит для мощных промышленных объектов
• Настройка обоих видов защиты - точная адаптация под конкретную нагрузку
• Гибкий монтаж - возможность установки на плату или DIN-рейку
• Встроенный моторный привод - легко интегрируется в системы автоматики
• Наличие защиты по минимальному напряжению - предотвращает аварии при просадках сети
• Удобная индикация - сразу видно, почему произошло отключение

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP30 не защищает от влаги и пыли
• Не подходит для домашнего использования - слишком высокая мощность и сложность настройки
• Требует профессиональной настройки расцепителей - некорректные значения могут привести к ложным срабатываниям или отказу защиты
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется дополнительный УЗО

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазных двигателей насосов и компрессоров
• Распределительный щит производственного цеха - отключение всей линии при КЗ
• Система питания конвейерной ленты - защита от перегрузки при заклинивании
• Объекты с частыми колебаниями напряжения - защита по минимальному напряжению предотвращает «провалы» в работе оборудования

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - ток 160 А не должен превышать допустимую нагрузку кабеля (до 50 мм2)
• При настройке тока срабатывания КЗ используйте коэффициент 5–10 от рабочего тока - для двигателя 160 А лучше выбрать 800–1200 А
• Если нужна защита от утечек тока - обязательно установите параллельно УЗО
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление вызывает перегрев
• Для дистанционного управления подключите моторный привод согласно схеме Legrand - он не входит в базовый комплект, но совместим
• Не устанавливайте в местах с постоянными брызгами, вибрацией или температурой выше +40C - даже при UHL4 это сокращает срок службы
