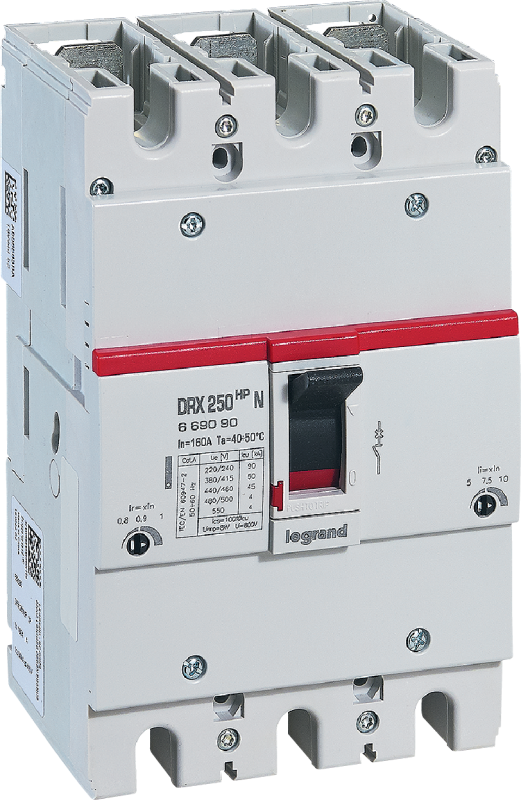

Автоматический выключатель DRX 250 HP TM Рег 3П 125A 25кА | 669009 Legrand

Автоматический выключатель DRX 250 HP TM Рег - трёхполюсное устройство на 125 А с регулируемой тепловой и магнитной защитой, предназначенное для надёжного отключения цепей при перегрузках и коротких замыканиях. Бренд Legrand, артикул 669009, подходит для монтажа в щитах НКУ и используется в промышленных системах с высокими требованиями к безопасности.

Назначение и область применения

Выключатель DRX 250 HP TM Рег защищает электрические цепи от перегрузок и коротких замыканий. Подходит для использования в промышленных распределительных устройствах, на станках, конвейерах, насосных станциях и других объектах с постоянной нагрузкой. Особенно эффективен при модернизации старых щитов - благодаря унифицированной глубине 86 мм и совместимости с другими аппаратами серии DRX. Устройство применяется там, где требуется точная настройка порогов срабатывания и возможность удалённого управления через моторный привод.

Технические характеристики

• Номинальное напряжение: 220 В (работает в сетях переменного тока до этой величины)
• Количество полюсов: 3
• Номинальный ток: 125 А
• Отключающая способность: 25 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Диапазон настройки тепловой защиты: 100–125 А - можно точно выставить порог срабатывания при длительной перегрузке
• Диапазон магнитной защиты: 625–1250 А - срабатывает при кратковременных скачках тока, исключая ложные срабатывания
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Монтаж: на DIN-рейку 35 мм
• Подключение: винтовые зажимы - подходят для медных проводов сечением до 50 мм2
• Тип управления: поворотная ручка - удобна для ручного включения/выключения
• Индикация: есть указатель расцепления (визуально показывает причину отключения) и возможность установки внешнего индикатора отключения
• Количество переключающих контактов: 2 - позволяют использовать для сигнализации состояния (например, в цепи управления)
• Глубина корпуса: 86 мм - совпадает с другими аппаратами DRX, упрощает компактную сборку шкафов
• Моторный привод: да - позволяет дистанционно включать/отключать выключатель через внешний сигнал
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня, защищает оборудование от аварийного режима
• Комплексная защита: встроены тепловая и магнитная защиты - не требует внешних реле

Совместимость и монтаж

Выключатель DRX 250 HP TM Рег совместим с DIN-рейками стандарта EN 60715. Монтаж выполняется стандартным фиксирующим механизмом - просто защёлкивается на рейку. Для подключения используйте провода с жилами из меди, сечением до 50 мм2. Клеммы рассчитаны на момент затяжки 4–5 Нм - переусердствовать нельзя, чтобы не повредить пластик. Глубина 86 мм одинакова с другими аппаратами DRX, что позволяет собирать компактные щиты без “выступов”. Моторный привод подключается через боковые клеммы - перед подключением проверьте наличие напряжения управления (обычно 24 В или 220 В AC/DC, зависит от модели привода).

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Обладает сертификатами на применение в промышленных электроустановках. Защита по минимальному напряжению и моторный привод обеспечивают соответствие требованиям к управляемым системам. IP30 не предусматривает защиту от влаги - не устанавливайте в сырых помещениях или на улице без дополнительной герметизации шкафа.

Преимущества

• Регулируемые уставки - можно адаптировать под конкретную нагрузку, минимизируя ложные срабатывания
• Единая глубина 86 мм - упрощает проектирование и сборку щитов, экономит место
• Встроенная защита от недостаточного напряжения - предотвращает запуск оборудования при аварийном питании
• Моторный привод - позволяет интегрировать выключатель в системы АСУ ТП без ручного вмешательства
• Чёткая индикация расцепления - сразу видно, почему произошло отключение: перегрузка или КЗ
• Экономичное решение - сочетает широкий набор функций с конкурентной ценой

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности или пыли - степень защиты IP30 не защищает от жидкостей
• Нельзя использовать в сетях выше 220 В - максимальное рабочее напряжение ограничено
• Требуется точная настройка уставок; некорректные значения могут привести к отказу защиты или частым отключениям
• Моторный привод требует отдельного источника питания - не работает без него
• Не поддерживает коммуникационные интерфейсы (Modbus, Profibus); для удалённого контроля нужен внешний контроллер

Примеры использования

• Щит управления конвейерной линией - защита двигателя 110 кВт при пуске и перегрузке
• Распределительный щит насосной станции - отключение при проседании напряжения во время пуска крупного насоса
• Модернизация старого НКУ - замена устаревшего автомата на DRX 250 HP TM Рег с сохранением габаритов и DIN-крепления
• Объекты с дистанционным управлением - включение/отключение через PLC при помощи моторного привода

Практические советы

• Перед установкой проверьте реальный ток нагрузки - он должен находиться в диапазоне 100–125 А, иначе настройка будет неэффективной
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и стабильное напряжение
• Для визуального контроля состояния рекомендуется установить внешний индикатор отключения - особенно в больших щитах
• Не забудьте закрепить все провода плотно - слабый контакт в винтовых клеммах вызывает нагрев и выход из строя
• При замене старого автомата сверьте глубину - DRX 250 HP TM Рег идеально впишется в шкафы, спроектированные под серию DRX
• Настройку уставок лучше выполнять после тестового запуска нагрузки - используйте токоизмерительные клещи для точного определения тока
