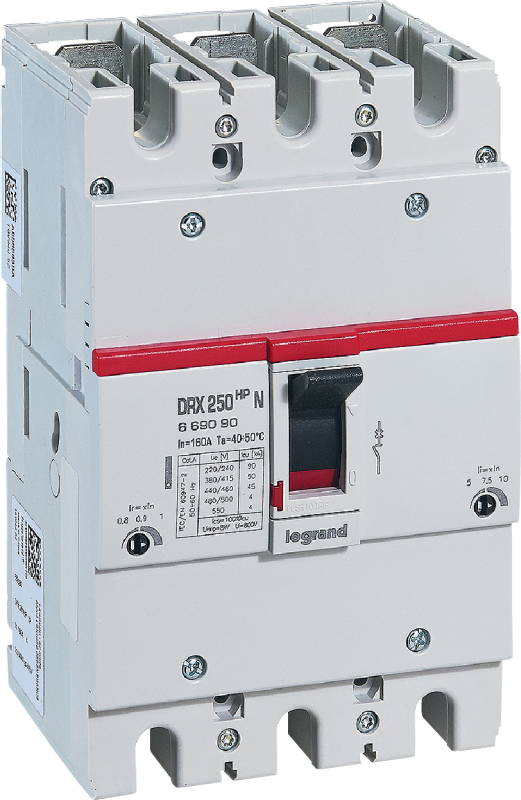

Автоматический выключатель DRX 250 HP TM Рег 3П 200A 36кА | 669051 Legrand

Автоматический выключатель DRX 250 HP TM Рег - трёхполюсное устройство на 200 А с регулируемой защитой от перегрузки и короткого замыкания, предназначенное для надёжного отключения цепей в распределительных щитах. Бренд Legrand и артикул 669051 указывают на серию DRX, которая сочетает проверенную конструкцию с гибкими настройками для промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель DRX 250 HP TM Рег используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в силовые щиты промышленных предприятий, заводских линий, насосных станций и систем кондиционирования. Особенно эффективен при модернизации старых НКУ (нормированных коммутационных устройств) благодаря совместимости с существующими решениями серии DRX.

Технические характеристики

• Номинальное напряжение: 220 В - работает в сетях переменного тока с этим значением
• Номинальный ток: 200 А - максимальный постоянный ток, который выдерживает без срабатывания
• Отключающая способность: 36 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Количество полюсов: 3 - защищает все три фазы одновременно
• Диапазон настройки защиты от перегрузки: 160–200 А - можно точно настроить порог срабатывания под нагрузку оборудования
• Диапазон задержки расцепителя КЗ: 1000–2000 А - срабатывает при токах выше номинала, но ниже уровня аварии, чтобы избежать ложных срабатываний
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Монтаж на DIN-рейку: да - стандартный крепёж для шкафов автоматики
• Тип подключения: винтовое - провода зажимаются болтами, требует правильного момента затяжки
• Тип элемента управления: поворотная ручка - удобно визуально определить положение (вкл/выкл/расцепление)
• Индикатор отключения: да - световой сигнал показывает причину отключения (перегрузка или КЗ)
• Указатель расцепления: да - механический флажок виден через окно корпуса
• Количество переключающих контактов: 2 - есть дополнительные контакты для сигнализации состояния
• Моторный привод: да - возможность удалённого включения/отключения через внешний привод
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Глубина устройства: 86 мм - одинаковая с другими аппаратами серии DRX, упрощает компоновку

Совместимость и монтаж

Выключатель DRX 250 HP TM Рег совместим с DIN-рейками типа TS35. Устанавливается в шкафы с достаточным свободным местом - глубина 86 мм требует минимум 100 мм внутренней глубины шкафа. Для подключения используйте провода сечением, соответствующим току 200 А (обычно 50–70 мм2 медных жил). Винтовые зажимы необходимо затягивать моментом, рекомендованным производителем - переусердствовать нельзя, чтобы не повредить контактную группу. Моторный привод и индикаторы подключаются дополнительно через боковые клеммы - они не входят в базовую комплектацию, но поддерживаются конструкцией.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2. Защита по минимальному напряжению исключает самопроизвольное включение после перебоев питания. Индикация расцепления и наличие двух дополнительных контактов позволяют интегрировать выключатель в системы контроля и автоматизации. IP30 не обеспечивает защиту от влаги - не применяйте в сырых помещениях без дополнительной герметизации шкафа.

Преимущества

• Регулируемые уставки - точная адаптация под конкретную нагрузку, снижает риск ложных срабатываний
• Единая глубина 86 мм - упрощает проектирование и сборку шкафов, особенно при смешанной компоновке с DRX 630
• Поддержка моторного привода - позволяет дистанционно управлять питанием без открывания шкафа
• Индикация причины отключения - экономит время при диагностике отказов
• Экономичное решение - хорошее соотношение цены и функционала среди аналогов класса 200 А

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности или пыли - степень защиты IP30 недостаточна для открытых площадок или цехов с технологической пылью
• Нельзя использовать в сетях постоянного тока - только переменный ток 220 В
• Максимальный ток короткого замыкания - 36 кА; при возможном токе выше этого значения требуется другой тип автомата
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Щит главного распределения на заводе - защита крупных двигателей и конвейеров
• Система HVAC в торговом центре - управление мощными вентиляторами и компрессорами
• Обновление старого щита - замена устаревших автоматов на современные с регулировкой
• Цех с частотниками - защита от скачков тока при запуске двигателей

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - при 200 А лучше использовать медные провода не менее 50 мм2
• Настройку тока перегрузки выполняйте после запуска оборудования - начните с нижнего предела (160 А) и увеличивайте до стабильной работы
• При использовании моторного привода убедитесь, что источник питания привода согласован с напряжением управления (обычно 24 В или 220 В AC)
• Индикатор отключения и дополнительные контакты подключайте сразу при монтаже - потом доступ к клеммам ограничен
• Не забудьте закрепить выключатель на рейке плотно - люфт вызывает нагрев и быстрый износ контактов
