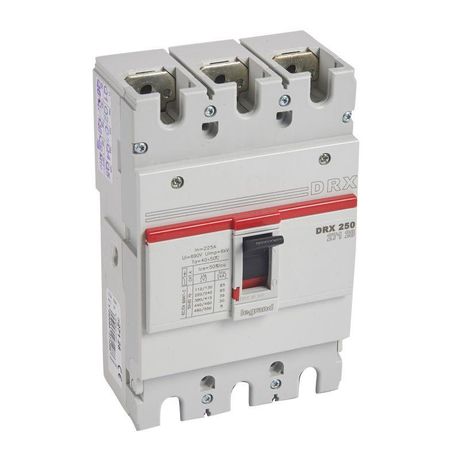

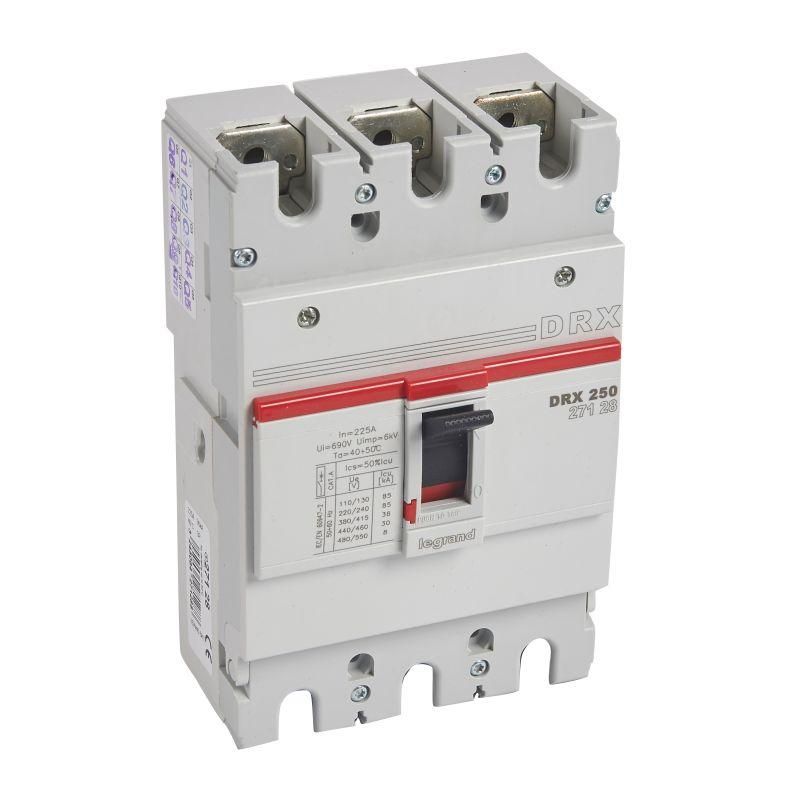

Выключатель автоматический 3п 225А 36кА DRX250 стационарн. Leg 027128 Legrand

Автоматический выключатель Legrand DRX250 027128 - трёхполюсное устройство на 225 А с отключающей способностью 36 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство смонтировано на DIN-рейку, имеет фиксированную настройку и подходит для промышленного и коммерческого использования в условиях, где важна надёжность и простота обслуживания.

Назначение и область применения

Автоматический выключатель Legrand DRX250 027128 защищает силовые цепи переменного тока с напряжением до 415 В. Он применяется в распределительных щитах промышленных объектов, производственных линий, насосных станций, систем вентиляции и других установках, где требуется надёжная защита от перегрузок и КЗ. Подходит для постоянной работы в помещениях с нормальными условиями эксплуатации.

Технические характеристики

• Номинальный ток: 225 А
• Количество полюсов: 3
• Номинальное напряжение: 415 В
• Номинальная отключающая способность: 36 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Уставка срабатывания по КЗ: 2250 А (фиксированная, не регулируемая)
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, без защиты от воды)
• Метод управления: ручной привод
• Указатель состояния: есть (визуальное определение положения «вкл/выкл» и причины отключения)
• Защита по минимальному напряжению: да (отключение при снижении напряжения ниже допустимого уровня)
• Количество переключающих контактов: 1 (основной контактный механизм)
• Конструкция: стационарная (не съёмная, не выдвижная)
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Выключатель Legrand DRX250 027128 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется путём защёлкивания - никаких дополнительных креплений не требует. Поскольку конструкция стационарная, устройство нельзя демонтировать без отключения питания и отсоединения проводов. Для подключения используются винтовые зажимы - рекомендуется соблюдать момент затяжки, указанный в документации производителя. Присоединяемый кабель должен иметь сечение, соответствующее номинальному току 225 А (обычно 50–95 мм2, зависит от материала и температурных условий).

Безопасность и стандарты

Выключатель Legrand DRX250 соответствует требованиям международных стандартов IEC 60947-2. Серия DRX прошла сертификацию в РФ и одобрена для применения в электроустановках согласно ПУЭ. Защита по минимальному напряжению обеспечивает безопасность оборудования при просадках сети. IP30 позволяет использовать устройство только внутри закрытых щитов - не для открытой установки на улице или во влажных средах.

Преимущества

• Фиксированные уставки исключают случайную настройку - повышает надёжность в промышленных условиях
• Встроенный указатель расцепления помогает быстро определить причину отключения (перегрузка или КЗ)
• Защита по минимальному напряжению предотвращает запуск оборудования при аварийном падении напряжения
• Производится в России - гарантирует совместимость с местными сетями и срок службы в условиях российского климата
• Легко комплектуется дополнительными модулями (блокировки, сигнализация, расцепители Umn)

Ограничения применения

• Не подходит для частых операций включения/отключения - не рассчитан на частое управление нагрузкой
• IP30 не обеспечивает защиту от влаги - запрещён монтаж в сырых, пыльных или наружных условиях
• Фиксированная уставка по КЗ (2250 А) не позволяет адаптировать чувствительность - не подходит для сложных схем с изменяющимися режимами нагрузки
• Отключающая способность Ics составляет лишь 50% от Icu - после нескольких срабатываний при максимальных токах КЗ возможна потеря герметичности контактов; требуется проверка и, возможно, замена
• Не используется в цепях постоянного тока

Примеры использования

• Главный входной автомат в промышленном щите цеха с мощностью до 150 кВт
• Защита питающего кабеля для группы станков с суммарной нагрузкой около 200 А
• Щитовая защита системы кондиционирования в офисном здании
• Распределительный автомат для насосной станции водоснабжения

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - недостаточное сечение вызывает нагрев и выход из строя
• При использовании в щитах с высокой плотностью монтажа учтите габариты устройства - он занимает 3 модуля (54 мм)
• Если требуется регулируемая защита или частое управление - выбирайте другую серию (например, DRX250 с регулируемым расцепителем)
• После каждого срабатывания при близком к 36 кА токе КЗ проведите внешний осмотр контактов и механической части - при наличии следов дуги устройство следует заменить
• Для удобства диагностики используйте дополнительные вспомогательные контакты - они позволяют передавать сигнал о состоянии автомата в систему контроля
