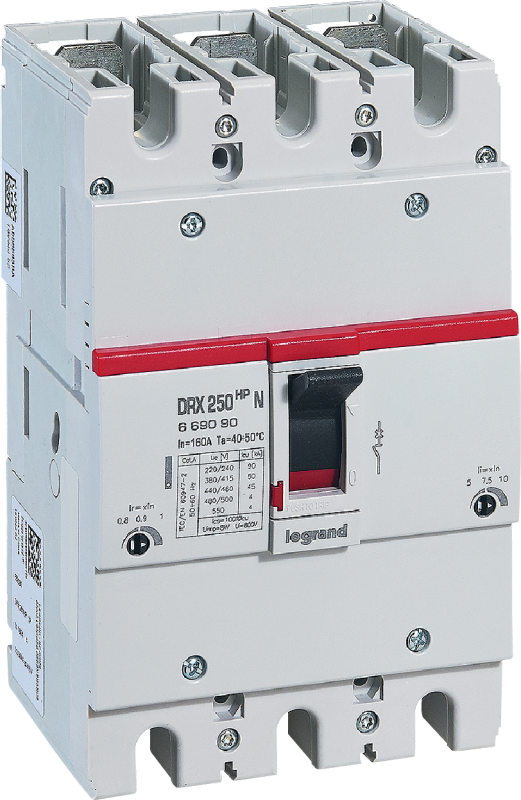

Автоматический выключатель DRX 250 HP TM Рег 3П 250A 25кА | 669012 Legrand

Автоматический выключатель DRX 250 HP TM Рег от Legrand - трёхполюсное устройство на 250 А с регулируемой тепловой и магнитной защитой, предназначенное для надёжного отключения цепей при перегрузках и коротких замыканиях. Подходит для стационарной установки в силовые щиты, особенно там, где важны точная настройка и совместимость с существующими НКУ. Артикул 669012.

Назначение и область применения

Автоматический выключатель DRX 250 HP TM Рег используется для защиты электрических цепей переменного тока с номинальным напряжением 220 В. Применяется в распределительных устройствах промышленных объектов, на производствах, в системах автоматизации и в модернизированных щитах старых установок. Особенно эффективен там, где требуется гибкая настройка порогов срабатывания - например, при запуске мощных двигателей или в условиях колебаний нагрузки.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 220 В
• Количество полюсов: 3
• Отключающая способность: 25 кА
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Диапазон настройки защиты от перегрузки: 200–250 А
• Кратковременная задержка расцепления (магнитная): 1250–2500 А
• Тип подключения: винтовые зажимы
• Тип управления: поворотная ручка-переключатель
• Монтаж: на DIN-рейку 35 мм
• Глубина корпуса: 86 мм (соответствует серии DRX 630)
• Количество переключающих контактов: 2
• Индикация: указатель положения и возможность установки индикатора отключения
• Функция защиты по минимальному напряжению: да
• Моторный привод: есть (возможно подключение внешнего привода для дистанционного управления)
• Комплексная защита: встроенный термомагнитный расцепитель

Совместимость и монтаж

Выключатель DRX 250 HP TM Рег монтируется на стандартную DIN-рейку шириной 35 мм. Глубина 86 мм соответствует другим аппаратам серии DRX, что упрощает компактную сборку шкафов НКУ. Для подключения используются винтовые зажимы - провода зачищаются на 10–12 мм, затяжка осуществляется отверткой. Устройство предназначено для фиксированной установки, не рассчитано на частую демонтажную работу. Моторный привод подключается через специальный разъём, расположенный на боковой стенке - требует наличия внешнего управляющего сигнала.

Безопасность и стандарты

Автоматический выключатель DRX 250 HP TM Рег соответствует международным нормам IEC/EN 60947-2. Защита по минимальному напряжению исключает самопроизвольное включение после аварийного отключения - это важно для безопасности оборудования и персонала. Индикатор отключения и указатель расцепления позволяют визуально определить причину отключения - перегрузка или КЗ. Степень защиты IP30 гарантирует безопасность при работе в закрытых щитах, но не допускает использование во влажных или пыльных средах без дополнительной оболочки.

Преимущества

• Регулируемые уставки - можно точно адаптировать пороги срабатывания под конкретную нагрузку, избежать ложных срабатываний при пуске моторов.
• Единая глубина 86 мм с другими аппаратами DRX - упрощает проектирование и сборку щитов, экономит место.
• Поддержка моторного привода - позволяет реализовать дистанционное управление без изменения основной схемы.
• Встроенная защита по минимальному напряжению - снижает риск повреждения оборудования при проседании сети.
• Простая индикация состояния - видно, произошло ли отключение по перегрузке или КЗ.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP30 не защищает от влаги и пыли.
• Номинальное напряжение 220 В - нельзя использовать в сетях выше 250 В (например, 380 В или 400 В).
• Максимальный ток 250 А - не подходит для цепей свыше этого значения, даже кратковременно.
• Требуется точная настройка - некорректно установленные уставки могут привести к недозащите или ложным отключениям.
• Не имеет встроенной коммуникации (Modbus, IO-Link) - для удалённого контроля нужен внешний контроллер.

Примеры использования

• Щит питания крупного насоса на водоканале - настройка тока перегрузки на 230 А, чтобы не срабатывать при пуске двигателя.
• Линия подачи электроэнергии к конвейерной ленте в пищевой промышленности - защита от КЗ и восстановление после сброса напряжения.
• Обновление старого щита: замена устаревшего автомата на DRX 250 HP TM Рег с сохранением DIN-рейки и типоразмера.
• Цепь с несколькими потребителями, где возможны скачки тока - благодаря регулируемому магнитному расцепителю избегаются ложные срабатывания.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - он должен быть ниже 250 А, но не менее 200 А для корректной работы защиты.
• Настройте порог перегрузки на уровне 90–95% максимальной рабочей нагрузки - это минимизирует ложные отключения.
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и согласован с напряжением катушки.
• При монтаже не перетягивайте винты - это повредит контактные поверхности и вызовет нагрев.
• Если планируете установку индикатора отключения - выбирайте модель с подходящим креплением, совместимым с вашим щитом.
• Для обслуживания используйте только изолированные инструменты - устройство работает под напряжением даже при выключенном состоянии, если вход не отключён.
