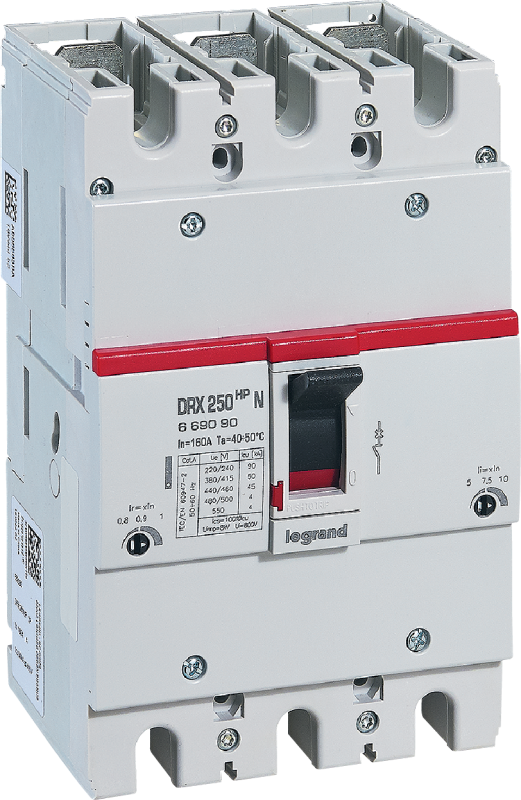

Автоматический выключатель DRX 250 HP TM Рег 3П 80A 25кА | 669007 Legrand

Автоматический выключатель DRX 250 HP TM Рег - трёхполюсное устройство на 80 А с регулируемой защитой от перегрузки и короткого замыкания, предназначенное для надёжного коммутирования и защиты электрооборудования в распределительных щитах. Бренд Legrand, артикул 669007 обеспечивают совместимость с системами стандарта EN и удобство обслуживания.

Назначение и область применения

Выключатель DRX 250 HP TM Рег используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в силовые шкафы, распределительные устройства (НКУ), на производстве и в инфраструктурных объектах. Особенно эффективен там, где требуется точная настройка порогов срабатывания - например, для двигателей, насосов, конвейеров и других нагрузок с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 220 В
• Количество полюсов: 3
• Отключающая способность: 25 кА
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Диапазон настройки защиты от перегрузки: 64–80 А
• Диапазон задержки расцепителя КЗ: 400–800 А
• Тип подключения: винтовые зажимы
• Монтаж: на DIN-рейку
• Тип управления: поворотная ручка
• Защита по минимальному напряжению: да
• Индикация: указатель расцепления, возможность установки внешнего индикатора отключения
• Количество переключающих контактов: 2
• Глубина корпуса: 86 мм

Совместимость и монтаж

Выключатель DRX 250 HP TM Рег совместим с DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в стандартные шкафы НКУ благодаря одинаковой глубине (86 мм) с другими аппаратами серии DRX - это упрощает компоновку и замену оборудования. Для подключения используются винтовые зажимы - затяжка проводов рекомендуется моментом 2,5 Нм. Максимальное сечение жил - 50 мм2 (медные). Возможна установка дополнительных модулей: индикаторов отключения, сигнализирующих контактов, моторных приводов.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Применяет термомагнитную технологию расцепления - сочетание теплового (для перегрузок) и магнитного (для КЗ) механизмов. Защита по минимальному напряжению исключает самопроизвольное включение после аварийного отключения. Конструкция выполнена из трудновоспламеняемых материалов.

Преимущества

• Регулируемые уставки позволяют точно адаптировать защиту под конкретную нагрузку - снижаются ложные срабатывания.
• Высокая отключающая способность (25 кА) обеспечивает безопасность даже при серьёзных авариях.
• Указатель расцепления и возможность установки индикатора ускоряют диагностику отказов.
• Общая глубина 86 мм с серией DRX 630 упрощает унификацию шкафов и экономит место.
• Поддержка моторного привода - допускает удалённое управление и автоматизацию.

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP30 не защищает от брызг и пара.
• Нельзя использовать в сетях выше 220 В переменного тока - максимальное напряжение ограничено.
• Настройка защиты требует знаний - некорректные значения могут привести к недозащите или частому отключению.
• Не подходит для частых операций включения/выключения - не рассчитан на частое коммутирование, как контактор.

Примеры использования

• Щиты питания промышленных станков с двигателями мощностью до 15 кВт.
• Распределительные пункты на конвейерах, где важна стабильность и настраиваемая защита.
• Модернизация старых щитов - замена устаревших автоматов с сохранением габаритов.
• Энергоустановки с высокими пусковыми токами - например, насосные станции, воздушные компрессоры.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 80 А используйте медный кабель минимум 25 мм2.
• При настройке защиты от перегрузки выбирайте уставку ближе к рабочему току нагрузки, но не ниже 80 % от него - например, для 70 А нагрузки установите 72–75 А.
• Для автоматизации подключите моторный привод через внешний контроллер - он работает только при наличии напряжения на входе.
• Индикатор отключения устанавливайте сразу при сборке - проще, чем менять потом весь блок.
• Не забывайте про обязательную проверку затяжки винтов через год эксплуатации - особенно при больших токах.
