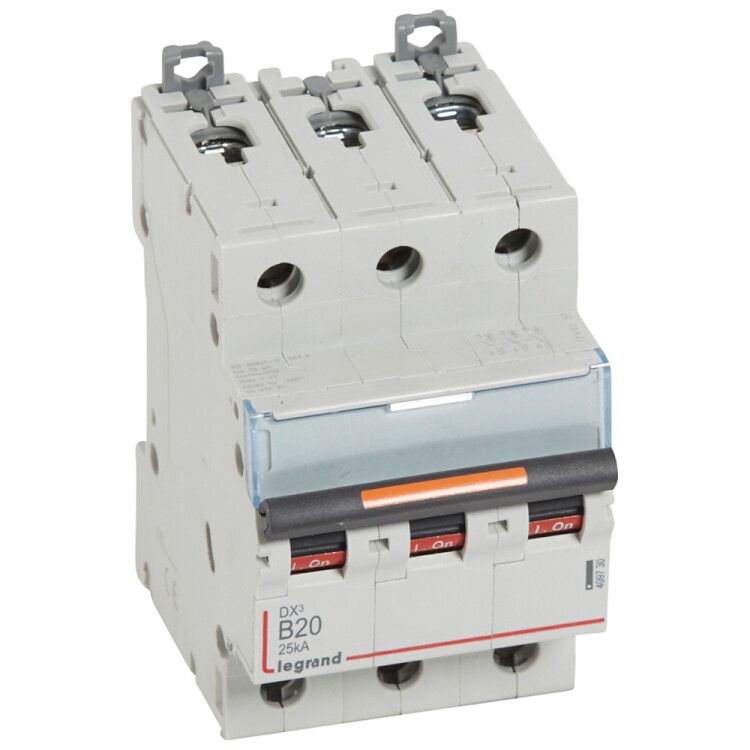

Выключатель автоматический модульный 3п B 20А 25кА DX3 3мод. 400В Leg 409730 Legrand

Автоматический выключатель Legrand DX3 409730 - трёхполюсный коммутационный аппарат с номинальным током 20 А и отключающей способностью 25 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока 400 В. Устройство устанавливается на DIN-рейку и обеспечивает надёжную защиту от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель Legrand DX3 409730 используется для защиты электрических цепей в системах низкого напряжения. Он выполняет три функции: включает и отключает нагрузку вручную, проводит ток при штатной работе и автоматически отключает цепь при аварийных ситуациях - перегрузке или коротком замыкании.

Подходит для применения в промышленных объектах: панели управления, силовые щиты, оборудование на заводах, конвейеры, насосные станции, системы вентиляции. Работает в условиях постоянной нагрузки и частых включений/выключений.

Технические характеристики

• Номинальный ток: 20 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 400 В переменного тока
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до 25 тысяч ампер
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для освещения, электроники, маломощных двигателей
• Род тока: переменный - работает только с сетью 50–60 Гц
• Количество модулей DIN: 3 - занимает три стандартных модуля (17,5 мм каждый)
• Поперечное сечение проводника: 1,5–35 мм2 - можно подключать медные жилы от 1,5 до 35 квадратных миллиметров
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до 500 В между токоведущими частями
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения до 4000 В
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды
• Класс токоограничения: 20 - снижает величину тока КЗ перед отключением, повышает срок службы оборудования
• Климатическое исполнение: УХЛ4 - предназначен для работы в помещениях с умеренным и холодным климатом, без конденсации влаги
• Рабочая температура: от –25 C до +70 C - может использоваться в неотапливаемых помещениях
• Глубина монтажа: 44 мм - требует свободного пространства за DIN-рейкой
• Стандарт: МЭК 60947-2 - соответствует международному стандарту на автоматические выключатели

Совместимость и монтаж

Автоматический выключатель Legrand DX3 409730 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке - фиксатор расположен сверху корпуса. Чтобы снять выключатель, отведите защёлку отверткой, вставленной в специальное углубление.

Подключение проводов - через винтовые зажимы. Не требуется предварительная подготовка жил: можно вводить многожильные и одножильные провода сечением 1,5–35 мм2. Перед затяжкой рекомендуется проверить плотность соединения - слабый контакт вызывает нагрев.

Не совместим с другими сериями Legrand (например, ZEN) - только с конструкцией DX3. Все элементы управления и клеммы расположены спереди, что удобно для обслуживания.

Безопасность и стандарты

Выключатель Legrand DX3 409730 соответствует требованиям стандарта МЭК 60947-2, который регламентирует безопасность, долговечность и параметры отключения автоматических выключателей. Класс токоограничения 20 снижает энергию, проходящую через цепь при КЗ, что защищает кабель и оборудование от термического и электромагнитного воздействия.

Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли и влаги - применение возможно только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных сетей
• Широкий диапазон сечений проводов (1,5–35 мм2) - универсальность при подключении
• Фиксация на DIN-рейке с двойной защёлкой - прочная установка и простой демонтаж
• Класс токоограничения 20 - снижает риск повреждения кабелей и других устройств при КЗ
• Работа при низких температурах (до –25 C) - возможность установки в неотапливаемых помещениях

Ограничения применения

• Не предназначен для внешней установки - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для защиты цепей с высокими пусковыми токами (например, крупные двигатели) - характеристика B слишком чувствительна
• Требует минимум 44 мм глубины за DIN-рейкой - не подходит для узких шкафов
• Не имеет возможности дистанционного управления или сигнализации - только ручное управление
• Не совместим с дополнительными модулями (блокировки, расцепители) - в базовой версии они не предусмотрены

Примеры использования

• Защита трёхфазного станка с питанием 400 В и потребляемым током до 20 А
• Щитовая защита группы светильников и розеток в производственном цеху
• Распределительный щит на складе с конвейерной линией
• Контроль питания насосной группы в системе водоснабжения

Практические советы

• Выбирая автомат Legrand DX3 409730, убедитесь, что ваша сеть - именно 400 В переменного тока. Не используйте его в цепях постоянного тока.
• При подключении проводов сечением более 16 мм2 - используйте наконечники (штыревые или трубчатые) для лучшего контакта.
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания теплового расцепителя.
• Проверьте соответствие номинального тока нагрузки: если ток устройства постоянно близок к 20 А - выбирайте автомат с запасом (например, 25 А).
• При сборке щита соблюдайте минимальную ширину: 3 модуля = 52,5 мм. Учитывайте место для соседних автоматов и кабельных каналов.
