Выключатель автоматический трехполюсный DX3 25А D 25кА (4,5 мод) | 409835 Legrand

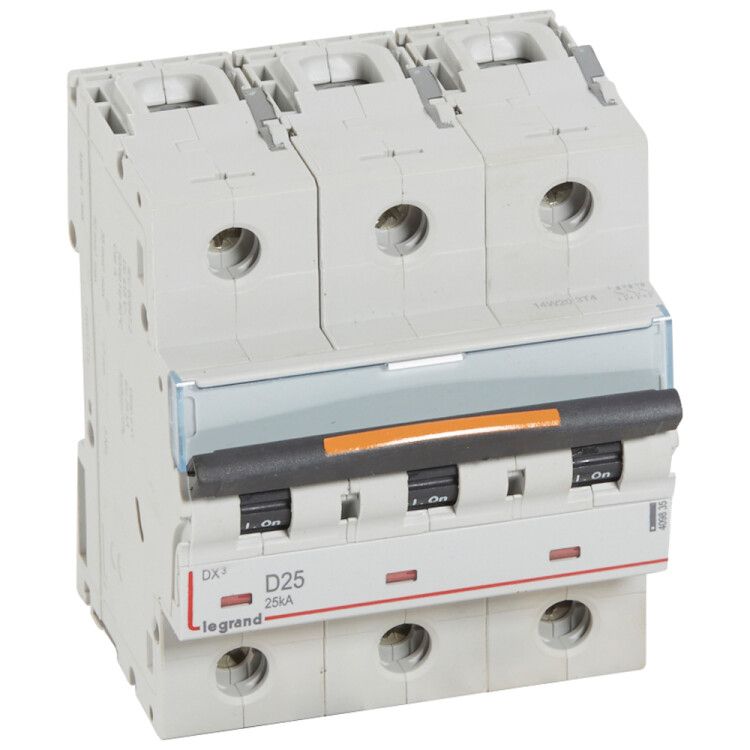

Автоматический выключатель Legrand DX3 409835 — трёхполюсный коммутационный аппарат с номинальным током 25 А и отключающей способностью 25 кА, предназначенный для защиты промышленных электросетей до 400 В переменного тока. Устройство устанавливается на DIN-рейку и работает в широком диапазоне температур, что делает его надёжным решением для стационарной промышленной автоматизации.

Назначение и область применения

Автоматический выключатель Legrand DX3 409835 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах: на станках, конвейерах, распределительных щитах, в системах управления технологическим оборудованием. Подходит для сетей с частотой 50–60 Гц и напряжением до 400 В. Обеспечивает безопасную коммутацию нагрузки и аварийное отключение при возникновении опасных токов.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА
• Род тока: переменный (AC)
• Характеристика срабатывания: D — подходит для высоких пусковых токов (например, двигатели, трансформаторы)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 6 кВ
• Поперечное сечение подключаемых проводов: 1,5 – 50 мм²
• Степень защиты: IP20 — защита от доступа пальцев, но не от пыли и воды
• Класс токоограничения: 25 — быстрое гашение дуги при КЗ
• Модульная ширина: 4,5 модуля (13,5 мм)
• Глубина монтажа: 47 мм
• Рабочая температура: от -25 °C до +70 °C
• Климатическое исполнение: УХЛ4 — для умеренного и холодного климата, в закрытых помещениях
• Степень загрязнения: 3 — допустимо наличие проводящей пыли и временных конденсатов
• Соответствие стандарту: IEC 60947-2

Совместимость и монтаж

Выключатель Legrand DX3 409835 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке — фиксация происходит с помощью пластиковой защёлки снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам — подходят медные жилы сечением от 1,5 до 50 мм². Не требует дополнительных креплений. Совместим со всеми элементами серии DX3: можно использовать совместно с дополнительными контактами, расцепителями и блокировками, если они предусмотрены заказом.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409835 соответствует международному стандарту IEC 60947-2, который регламентирует требования к низковольтным выключателям. Класс токоограничения 25 гарантирует быстрое гашение дуги при коротком замыкании, снижая риск повреждения оборудования. Номинальное импульсное напряжение 6 кВ обеспечивает устойчивость к кратковременным скачкам напряжения. Конструкция исключает случайный доступ к токоведущим частям благодаря степени защиты IP20.

Преимущества

• Высокая отключающая способность (25 кА) — подходит для мощных промышленных объектов
• Характеристика D — идеально для оборудования с большими пусковыми токами (электромоторы, насосы)
• Широкий диапазон рабочих температур (-25…+70 °C) — надёжная работа в неотапливаемых цехах
• Простая и надёжная фиксация на DIN-рейке — удобен для обслуживания и замены
• Поддержка больших сечений проводов (до 50 мм²) — позволяет подключать силовые кабели без переходников

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной влажностью — степень защиты IP20 не предохраняет от попадания воды и пыли
• Не рекомендуется для использования вне закрытых щитовых комнат — требуется защита от внешних воздействий
• Не имеет функции дистанционного управления — управление только ручное через рычаг
• Не подходит для постоянной работы при токе выше 25 А — возможен выход из строя или ложное срабатывание
• Климатическое исполнение УХЛ4 требует соблюдения условий хранения и эксплуатации — не рассчитан на экстремальные условия (например, Arctic)

Примеры использования

• Защита трёхфазного асинхронного двигателя 15 кВт на конвейере
• Распределительный щит в металлообрабатывающем цехе
• Щит питания системы вентиляции с частотным преобразователем
• Коммутация группы сварочных аппаратов
• Автоматическая защита линии освещения в производственном зале

Практические советы

• Выбирая автомат Legrand DX3 409835, проверьте соответствие сечения кабеля — используйте провода 1,5–50 мм², чтобы избежать перегрева клемм
• При монтаже в щите оставьте минимум 10 мм свободного места вокруг устройства для теплоотвода
• Для двигателей с высоким пусковым током (более 5×Iн) характеристика D — оптимальный выбор; для обычной нагрузки лучше подойдут B или C
• Не затягивайте клеммы слишком сильно — это может повредить изоляцию или деформировать контакт
• Проверяйте состояние защёлки перед каждым обслуживанием — она должна легко отжиматься и возвращаться в положение фиксации
• Если планируете расширение сети — учтите, что ширина 4,5 модуля занимает место на рейке; заранее спланируйте количество мест
