Выключатель автоматический трехполюсный DX3 32А D 25кА (4,5 мод) | 409836 Legrand

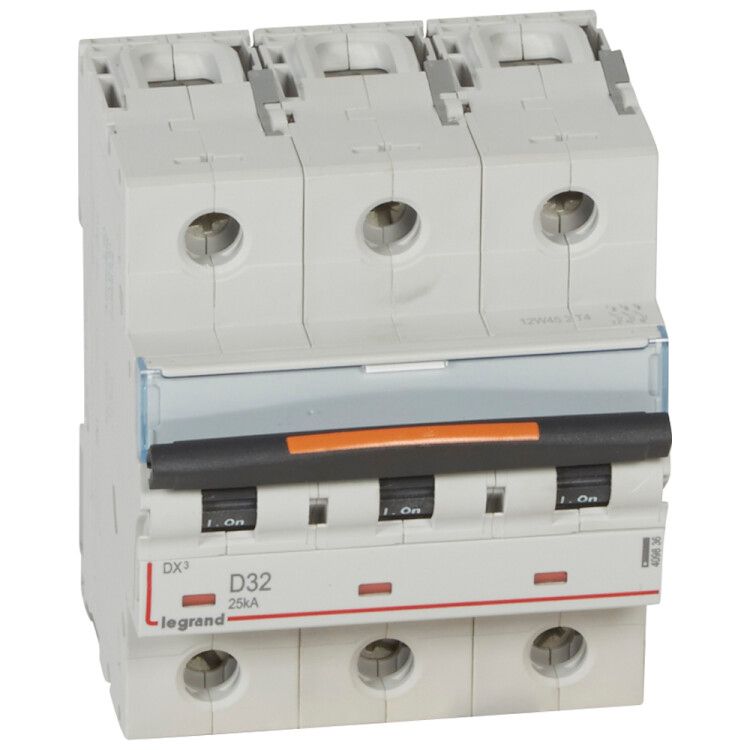

Автоматический выключатель Legrand DX3 409836 - трёхполюсный коммутационный аппарат на 32 А и 400 В, предназначенный для защиты промышленных электросетей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, имеет класс токоограничения 3 и отключающую способность 25 кА, что делает его надёжным решением для жёстких условий эксплуатации.

Назначение и область применения

Автоматический выключатель Legrand DX3 409836 используется для защиты электрических цепей переменного тока в промышленных системах. Он обеспечивает безопасное включение, отключение и автоматическое отключение при аварийных ситуациях - перегрузках и коротких замыканиях. Применяется в распределительных щитах на заводах, в цехах, на конвейерах, насосных станциях и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальный ток: 32 А
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА
• Характеристика срабатывания: D - подходит для нагрузок с высоким пусковым током (электродвигатели, трансформаторы)
• Род тока: переменный (AC), частота 50–60 Гц
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Модульная ширина: 4,5 модуля (13,5 мм)
• Глубина монтажа: 47 мм
• Поперечное сечение подключаемых проводов: 1,5 – 50 мм2
• Рабочая температура: от -25 C до +70 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата в закрытых помещениях
• Номинальное импульсное выдерживаемое напряжение: 6 кВ
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее повреждения оборудования
• Стандарт: МЭК 60947-2
• Степень загрязнения: 3 - допустимо наличие проводящей пыли и временных конденсатов
• Категория перенапряжения: 0 - не предназначен для установки на входе питания

Совместимость и монтаж

Выключатель Legrand DX3 409836 монтируется на стандартную DIN-рейку типа TS35. Крепление осуществляется с помощью защёлки - для демонтажа достаточно оттянуть её отверткой. Подключение проводов выполняется через винтовые клеммы, которые принимают одножильные и многожильные провода сечением от 1,5 до 50 мм2. Для удобства монтажа рекомендуется использовать кабельные наконечники при работе с многожильными проводниками. Устройство совместимо со всеми элементами серии DX3, включая дополнительные контакты и блокировки.

Безопасность и стандарты

Автоматический выключатель соответствует международному стандарту МЭК 60947-2, который гарантирует соответствие требованиям безопасности, надёжности и долговечности. Класс токоограничения 3 обеспечивает быстрое гашение дуги при коротком замыкании, минимизируя риск возгорания и повреждения соседних устройств. Напряжение изоляции 500 В и импульсная прочность 6 кВ обеспечивают защиту от скачков напряжения. Устройство не предназначено для установки вне помещений или в условиях повышенной запылённости - степень защиты IP20 требует герметичного щита.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных сетей
• Характеристика D - оптимальна для двигателей и другого оборудования с высоким пусковым током
• Класс токоограничения 3 - снижает термические и электромагнитные воздействия на сеть
• Широкий диапазон рабочих температур (-25…+70 C) - работает в неотапливаемых цехах
• Простой и надёжный механизм монтажа на DIN-рейку
• Поддержка проводов до 50 мм2 - исключает необходимость переходников

Ограничения применения

• Не применяется в открытых или влажных местах - IP20 не защищает от влаги и пыли
• Не предназначен для установки на входе электроустановки - категория перенапряжения 0 не рассчитана на удары сети
• Не подходит для постоянной работы при температурах выше +70 C
• Не рекомендуется для бытовых сетей - характеристика D слишком чувствительна к обычным пускам бытовой техники
• Требуется соблюдение правил сборки щитов - недопустимо превышение плотности монтажа, чтобы не нарушить теплоотвод

Примеры использования

• Защита трёхфазного двигателя 15 кВт на конвейере
• Распределительный щит цехового освещения с группой светильников
• Щит управления насосной станцией
• Коммутация и защита сварочных аппаратов
• Входной автомат в распределительном пункте промышленного здания (при наличии координации с верхним уровнем защиты)

Практические советы

• Выбирая автомат Legrand DX3 409836, проверьте, что ваша сеть имеет достаточную отключающую способность - 25 кА требуется при коротких замыканиях вблизи трансформатора
• Для двигателей используйте именно характеристику D - она предотвращает ложные срабатывания при пуске
• При подключении проводов сечением более 25 мм2 используйте наконечники - это повысит надёжность контакта
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы
• Проверяйте момент затяжки клемм - слабый контакт вызывает нагрев, чрезмерный - повреждает пластик
• Для обслуживания и диагностики можно использовать дополнительные вспомогательные контакты серии DX3 - они совместимы по форме и креплению
