Выключатель автоматический трехполюсный DX3 40А D 25кА (4,5 мод) | 409837 Legrand

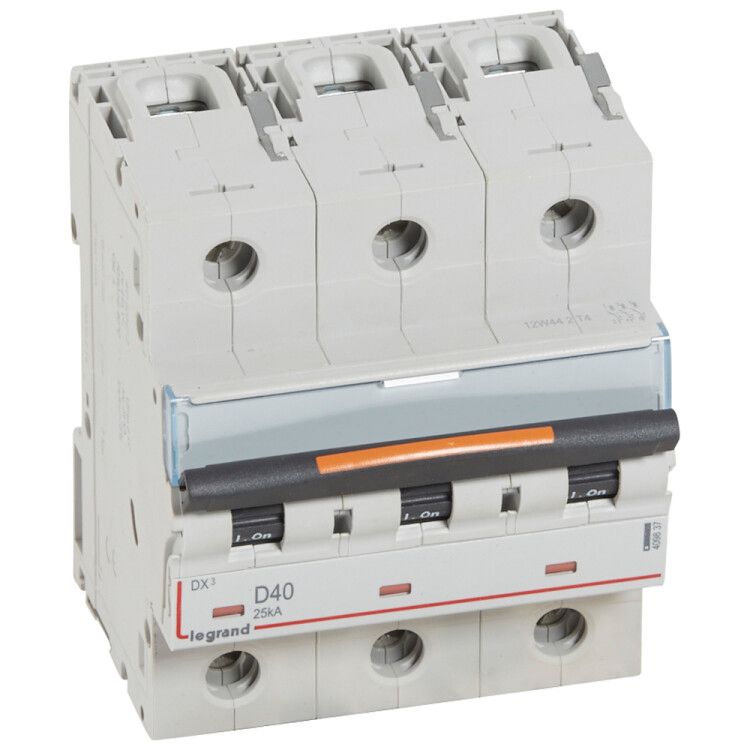

Автоматический выключатель Legrand DX3 (артикул 409837) — трёхполюсный коммутационный аппарат с номинальным током 40 А и отключающей способностью 25 кА, предназначенный для защиты промышленных электросетей переменного тока. Устройство устанавливается на DIN-рейку, имеет характерную характеристику срабатывания D и рассчитано на работу в условиях повышенной нагрузки и частых пусков оборудования.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения — например, для защиты двигателей, насосов, конвейеров, сварочных установок и другого оборудования с высокими пусковыми токами. Благодаря характеристике D, устройство выдерживает кратковременные пики тока до 10–20 крат от номинала, что делает его идеальным для индуктивных нагрузок.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальная отключающая способность: 25 кА
• Характеристика срабатывания: D — подходит для нагрузок с высокими пусковыми токами
• Модульная ширина: 4,5 модуля (стандартная ширина DIN-рейки)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 6 кВ
• Поперечное сечение подключаемых проводов: 1,5 – 50 мм²
• Частота: 50–60 Гц
• Степень защиты: IP20 — защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ4 — работает при температуре от -25°C до +70°C
• Степень загрязнения: 3 — допустимо использование в помещениях с умеренным уровнем пыли и влаги
• Глубина монтажа: 47 мм
• Класс токоограничения: 40 — быстродействующий, снижает энергию КЗ
• Нормативный документ: МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand DX3 (артикул 409837) монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать его защёлкой — для демонтажа отведите защёлку отверткой через специальное отверстие. Клеммы для подключения проводов расположены сверху и снизу, позволяют зажимать жилы сечением от 1,5 до 50 мм². Подключение выполняется винтовым зажимом — рекомендуется использовать наконечники типа НШВИ для многожильных проводов. Устройство совместимо с другими элементами серии DX3: дополнительными контактами, блокировками и сигнализаторами положения.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует международному стандарту МЭК 60947-2, который гарантирует надёжность и безопасность при работе в промышленных условиях. Класс токоограничения 40 обеспечивает быстрое гашение дуги при коротком замыкании, снижая риск повреждения оборудования. Устройство не предназначен для работы во взрывоопасных зонах, в условиях постоянного воздействия влаги или пыли вне помещений — степень защиты IP20 исключает применение на открытых площадках.

Преимущества

• Высокая отключающая способность (25 кА) — подходит для мощных промышленных объектов
• Характеристика D — устойчив к пусковым токам, не даёт ложных срабатываний
• Удобная фиксация на DIN-рейке — быстрая установка и замена
• Широкий диапазон сечений проводов — подходит как для слаботочных, так и для силовых линий
• Работает в широком температурном диапазоне (-25…+70 °C) — подходит для неотапливаемых производственных помещений

Ограничения применения

• Не предназначен для наружной установки — IP20 не защищает от влаги и пыли
• Не подходит для цепей постоянного тока — только переменный ток 50/60 Гц
• Не рекомендуется для домашнего использования — слишком высокая отключающая способность и класс D избыточен для бытовых нагрузок
• Не имеет функции дистанционного управления — требует ручного включения/выключения
• Не поддерживает модульные дополнения встроенной версии — все аксессуары должны устанавливаться отдельно

Примеры использования

• Защита трёхфазного двигателя 30 кВт на конвейере
• Отключение питания сварочного аппарата при перегреве
• Коммутация группы освещения и оборудования в цехе
• Щитовая защита для промышленного нагревательного оборудования
• Подключение частотного преобразователя с высоким пусковым током

Практические советы

• Выбирая автомат Legrand DX3, проверьте соответствие сечения кабеля — максимальное 50 мм², меньшие значения требуют наконечников
• При монтаже в щите соблюдайте минимальный зазор вокруг устройства — для теплоотвода и удобства обслуживания
• Не используйте этот выключатель там, где требуется чувствительность к малым перегрузкам — для бытовой техники лучше выбрать характеристику C
• Проверяйте состояние контактов каждые 1–2 года при интенсивной эксплуатации — особенно после нескольких срабатываний при КЗ
• Для удалённого контроля состояния можно дополнительно установить сигнализатор положения (например, Legrand ZB1000)
