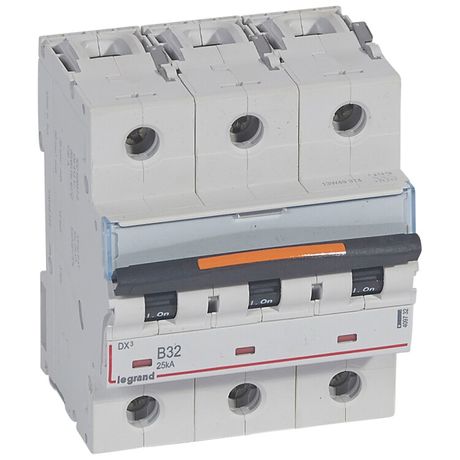

Выключатель автоматический трехполюсный DX3 32А B 25кА (4,5 мод) | 409732 Legrand

Автоматический выключатель Legrand DX3 409732 — трёхполюсный коммутационный аппарат с номинальным током 32 А и отключающей способностью 25 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство устанавливается на DIN-рейку, рассчитано на работу в условиях повышенной запылённости и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 409732 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения — например, для защиты двигателей, силовых щитов, конвейеров, станков и другого оборудования, работающего от сети 400 В. Устройство обеспечивает надёжное отключение при аварийных режимах, предотвращая повреждение кабелей и подключённых устройств.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальное напряжение: 400 В — рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 25 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: B — чувствителен к кратковременным перегрузкам, подходит для нагрузок с малой пусковой токовой волной (например, освещение, электроника)
• Род тока: переменный (AC) — работает только в сетях с частотой 50–60 Гц
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную изоляцию между токоведущими частями
• Номинальное импульсное выдерживаемое напряжение: 6 кВ — устойчивость к кратковременным высоковольтным скачкам
• Количество модулей DIN: 4.5 — занимает 4.5 стандартных модулей на рейке (1 модуль = 17.5 мм)
• Глубина монтажа: 47 мм — минимальная глубина шкафа для установки
• Поперечное сечение проводника: 1.5–50 мм² — допустимый диапазон сечений для подключения
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочая температура: от –25 до +70 °C — подходит для неотапливаемых помещений и холодных зон производства
• Климатическое исполнение: УХЛ4 — предназначен для работы в умеренном и холодном климате с возможными колебаниями влажности
• Класс токоограничения: 32 — быстродействующий тип, снижающий энергию КЗ
• Степень загрязнения: 3 — допустима умеренная запылённость и наличие проводящей пыли
• Категория перенапряжения: 0 — не предназначен для защиты от внешних перенапряжений (например, грозовых)
• Нормативный документ: МЭК 60947-2 — соответствует международному стандарту на автоматические выключатели

Совместимость и монтаж

Выключатель Legrand DX3 409732 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно совместить защёлку на корпусе с направляющими рейки и зафиксировать её нажатием. Чтобы снять устройство, отведите защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам — рекомендуется использовать жилы сечением от 1.5 до 50 мм². Не используйте многожильные провода без наконечников — они могут ослабить контакт. Убедитесь, что глубина шкафа минимум 47 мм, чтобы выключатель свободно входил и не задевал за внутренние элементы.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409732 соответствует требованиям стандарта МЭК 60947-2, что гарантирует его соответствие международным нормам безопасности. Класс токоограничения 32 обеспечивает быстрое ограничение энергии при КЗ, снижая риск возгорания. Напряжение изоляции 500 В и импульсная прочность 6 кВ обеспечивают надёжную изоляцию даже при кратковременных скачках. Однако устройство не защищает от внешних перенапряжений (молнии, коммутационные броски) — для этого требуется дополнительная защита (арестеры, фильтры).

Преимущества

• Надёжная фиксация на DIN-рейке с удобной защёлкой — быстрая установка и демонтаж
• Широкий диапазон сечений проводов (1.5–50 мм²) — универсальность для различных типов кабелей
• Высокая отключающая способность (25 кА) — подходит для мощных промышленных объектов
• Работа при низких температурах (до –25 °C) — возможность использования в неотапливаемых помещениях
• Соответствие стандарту МЭК 60947-2 — сертифицирован для профессионального применения

Ограничения применения

• Не предназначен для защиты от внешних перенапряжений — требует дополнительной защиты при наличии риска грозовых разрядов
• Степень защиты IP20 — нельзя устанавливать во влажных, пыльных или открытых местах без дополнительного кожуха
• Характеристика “B” — не подходит для нагрузок с высоким пусковым током (например, большие двигатели, трансформаторы); для них лучше выбрать характеристику C или D
• Не имеет функции дистанционного управления или сигнализации — для этих задач нужны дополнительные аксессуары (блоки расцепления, вспомогательные контакты)

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на конвейере
• Распределительный щит промышленного участка с несколькими линиями 400 В
• Щитовая на производстве с низкотемпературным режимом (склад, цех без отопления)
• Подключение группы светодиодных светильников и контроллеров в производственной зоне

Практические советы

• Выбирая автомат Legrand DX3 409732, проверьте, что ваша нагрузка не превышает 32 А и не имеет пусковых токов выше 5–8 крат от номинала — иначе он будет ложно срабатывать
• При подключении медных проводов сечением более 16 мм² используйте наконечники — это повысит надёжность соединения
• Не устанавливайте выключатель рядом с источниками тепла (печи, нагреватели) — температура выше 70 °C может вызвать ложное срабатывание
• Для обслуживания всегда отключайте питание перед работой — хотя механизм имеет видимый разрыв, это не замена отдельного рубильника
• Если нужна сигнализация срабатывания или дистанционное управление — выбирайте версию с дополнительными модулями (не входят в базовую комплектацию)
