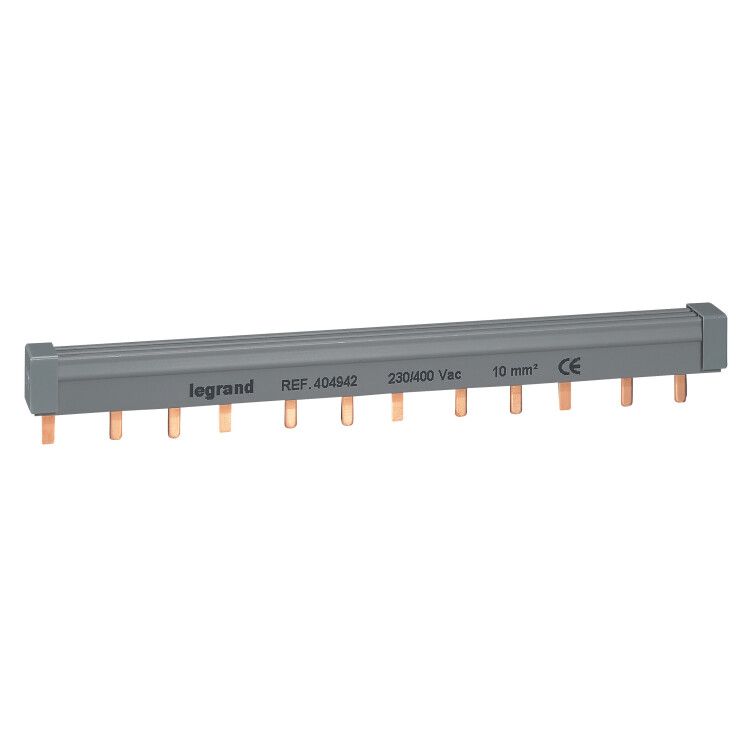

Гребенка распределительная 3п 12 модулей 10мм.кв зубчатая - 404942 Legrand

Гребенка распределительная 3-полюсная 12 модулей 10 мм.кв зубчатая (артикул 404942, бренд Legrand) - это компактная шина для равномерного распределения фазного и нулевого потенциала между несколькими автоматическими выключателями в щите. Подходит для профессиональной сборки распределительных щитов с устройствами серии DX3 и DNX3.

Назначение и область применения

Гребенка распределительная 3-полюсная 12 модулей 10 мм.кв зубчатая используется для создания надежного параллельного подключения нескольких автоматических выключателей или УЗО в одном ряду. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Особенно эффективна при подключении групп нагрузок, управляемых одним входным автоматом - например, освещение, розетки или оборудование на этаже.

Технические характеристики

• Количество полюсов: 12 (три фазы + три нейтрали - каждая фаза имеет два контакта для подключения двух устройств)
• Поперечное сечение провода: 10 мм2 - поддерживает ток до 63 А
• Номинальное напряжение: 400 В переменного тока
• Шаг между контактами: 17,7 мм - соответствует стандартному шагу модулей в DIN-рейке
• Тип подключения: штыревые контакты - обеспечивают плотное соединение с зажимами автоматов
• Степень защиты: IP20 - защищает от доступа пальцев, но не от пыли и влаги; применяется только внутри закрытых щитов
• Изоляция: да - все элементы изолированы, безопасно при работе под напряжением
• Гарантия: 24 месяца

Совместимость и монтаж

Гребенка распределительная 3-полюсная 12 модулей 10 мм.кв зубчатая совместима с автоматами серии DX3 и DNX3 от Legrand. Для подключения требуется:

• Автоматические выключатели с штыревыми зажимами (не подходят для винтовых зажимов без адаптеров)
• Подключение питания осуществляется через верхний входной зажим - используйте кабель 4 049 27 с зажимом 0 405 207 или 0 049 05
• Рассчитана на установку в 12 модулей DIN-рейки - не требует дополнительных креплений
• Чёрная сторона - фаза, синяя - ноль. Можно использовать как фазную, так и нулевую шину - просто переверните её на 180°

Безопасность и стандарты

Гребенка распределительная 3-полюсная 12 модулей 10 мм.кв зубчатая соответствует требованиям безопасности для внутреннего монтажа в электроустановках. IP20 исключает случайный контакт с токоведущими частями, а изоляция предотвращает пробои. Номинальный ток 63 А и напряжение 400 В позволяют работать в сетях TN-S и TN-C-S. Не предназначен для цепей с высокими импульсными перегрузками - номинальное импульсное напряжение 0 кВ указывает на отсутствие защиты от скачков напряжения.

Преимущества

• Экономит время монтажа - вместо 12 отдельных перемычек одна гребёнка
• Обеспечивает одинаковое качество соединения по всем полюсам
• Цветовая маркировка (чёрный/синий) снижает риск ошибок при подключении
• Универсальная ориентация - можно использовать как для фазы, так и для нуля
• Совместима с оригинальными зажимами Legrand - гарантирует долговечность контакта

Ограничения применения

• Не подходит для винтовых зажимов - только для штыревых контактов автоматов DX3/DNX3
• Не работает с автоматами других брендов, кроме Legrand, без проверки совместимости
• Не предназначена для открытой установки - требует герметичного щита (IP20)
• Максимум 4 устройства на фазу - нельзя подключить более 12 модулей в одной линии
• Не защищена от перенапряжений - необходимо устанавливать отдельные УЗИП

Примеры использования

• Распределение фазы и нуля между четырьмя автоматами на освещение одного этажа
• Подключение группы УЗО для розеточных контуров в офисном помещении
• Создание распределительной шины в щите управления станком с 12 модулями защиты
• Замена множества медных перемычек в старом щите на одну компактную гребёнку

Практические советы

• Перед монтажом убедитесь, что автоматы имеют штыревые зажимы - иначе гребёнка не зафиксируется
• Проверьте соответствие сечения кабеля (10 мм2) - не используйте провода меньше 2,5 мм2, чтобы избежать перегрева
• При установке в щит с ограниченным местом - учтите, что гребёнка занимает 12 модулей, а не 4
• Не перегружайте шину: максимальный ток 63 А - суммарная нагрузка всех подключенных автоматов не должна превышать этот показатель
• При необходимости замены - легко демонтируется: отключите питание, отожмите зажимы и вытяните шину
