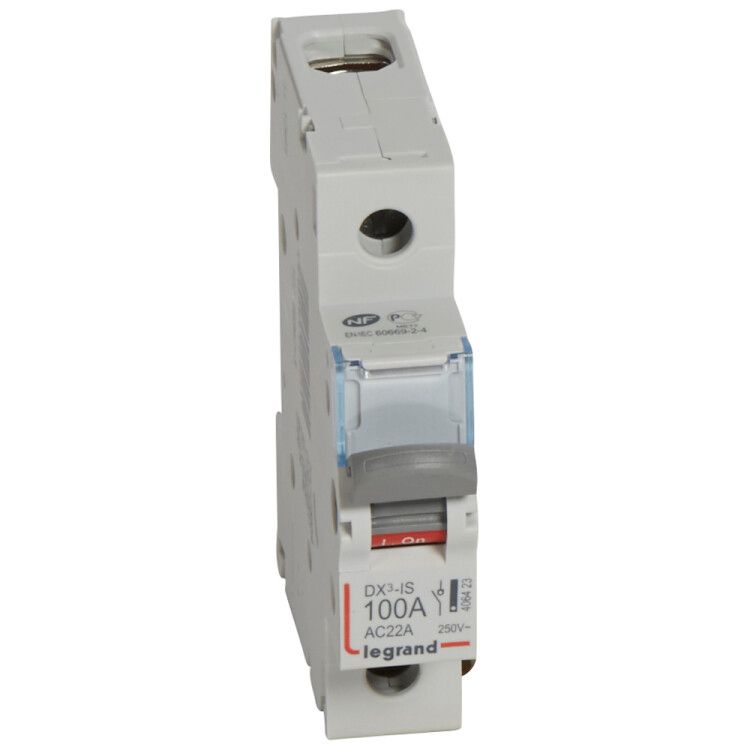

Выключатель разъединитель DX3 1П 100А - 406423 Legrand

Выключатель-разъединитель DX3 IS - это компактное устройство на одну модульную единицу, предназначенное для безопасного отключения однополюсной цепи до 100 А при обслуживании или аварийных ситуациях. Бренд Legrand предлагает эту модель в серии DX3 для надежного управления питанием в бытовых и промышленных установках с артикулом 406423.

Назначение и область применения

Выключатель-разъединитель DX3 IS используется для ручного отключения электрической цепи без нагрузки или при малой нагрузке. Он обеспечивает физический разрыв цепи, что необходимо при ремонте, проверке оборудования или эвакуационном отключении. Подходит для установки в распределительных щитах жилых домов, офисов, производственных линий и объектов инфраструктуры. Применяется там, где требуется четкий визуальный контроль состояния цепи - например, перед работой на станках, насосах или освещении.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 100 А
• Количество полюсов: 1
• Тип управления: тумблер с фиксацией в положениях «Вкл./Выкл.»
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Количество модулей: 1 (ширина 18 мм)
• Максимальное сечение кабеля: 35 мм2 (медный провод)
• Тип присоединения: винтовые зажимы
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от пыли и воды)
• Условный ток короткого замыкания: 4500 кА (способен выдерживать КЗ без повреждения)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, умеренный климат с повышенной влажностью)
• Наличие блокировки: да (возможно запирание в положении «Выкл.» ключом или пломбой)
• Количество нормально открытых (НО) контактов: 1
• Соответствие стандарту: ГОСТ Р 50030.3-99 (МЭК 60947-3-99)

Совместимость и монтаж

Выключатель-разъединитель DX3 IS совместим со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путем защелкивания на рейку - никаких дополнительных креплений не требует. Для подключения используйте медные провода сечением до 35 мм2. Винтовые зажимы затягиваются отверткой; рекомендуется контролировать усилие, чтобы избежать пережима жил. Устройство можно комбинировать с автоматическими выключателями и УЗО в одном шкафу благодаря компактному формату одного модуля. Блокировка позволяет закрепить рычаг в положении «Выкл.» - удобно для работы в команде или при проведении планового ТО.

Безопасность и стандарты

Выключатель-разъединитель DX3 IS соответствует требованиям международного стандарта IEC 60947-3 и российскому ГОСТ Р 50030.3-99, которые регламентируют безопасность аппаратов управления. Конструкция исключает случайное включение при наличии блокировки. IP20 обеспечивает защиту от прямого контакта с токоведущими частями, но не рассчитана на работу во влажных средах или на улице. Для таких условий необходимы устройства с более высокой степенью защиты.

Преимущества

• Физический разрыв цепи - гарантирует полное отсутствие напряжения после отключения
• Компактный размер (1 модуль) экономит место в щите
• Наличие механической блокировки повышает безопасность при работе персонала
• Поддержка больших сечений кабелей (до 35 мм2) - подходит для мощных потребителей
• Известный бренд Legrand - гарантированное качество сборки и долгий срок службы

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - для этого нужны автоматы или контакторы
• IP20 не допускает использование в помещениях с высокой влажностью, на улице или в пыльных условиях
• Не имеет функции автоматического отключения при перегрузке или КЗ - должен использоваться в паре с защитными устройствами
• Напряжение 250 В~ ограничивает применение в сетях выше 230–240 В (например, трехфазные системы 400 В требуют другого решения)

Примеры использования

• Отключение питания однофазного станка перед техобслуживанием
• Разъединение группы освещения в административном здании
• Автоматизация отключения насосной станции в системе водоснабжения
• Обеспечение безопасности при ремонте силовой цепи в цехе
• Установка в качестве главного рубильника в этажном щите многоквартирного дома

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером
• При подключении кабелей сечением 25–35 мм2 используйте наконечники (штыревые или трубчатые) - так надежнее и проще затянуть
• Если нужна постоянная блокировка - выбирайте модели с возможностью установки замка или пломбы
• Не используйте этот выключатель вместо автомата - он не защищает от перегрузок! Обязательно сочетайте его с предохранителем или автоматическим выключателем
• Проверьте соответствие посадочного места в щите - один модуль занимает 18 мм, но учтите зазоры для других устройств
• Для промышленных объектов рекомендуется подписывать каждый выключатель-разъединитель - это снижает риск человеческой ошибки
