Выключатели-разъединители RX3 - 4П 80 А 4 модуля 419419 Legrand

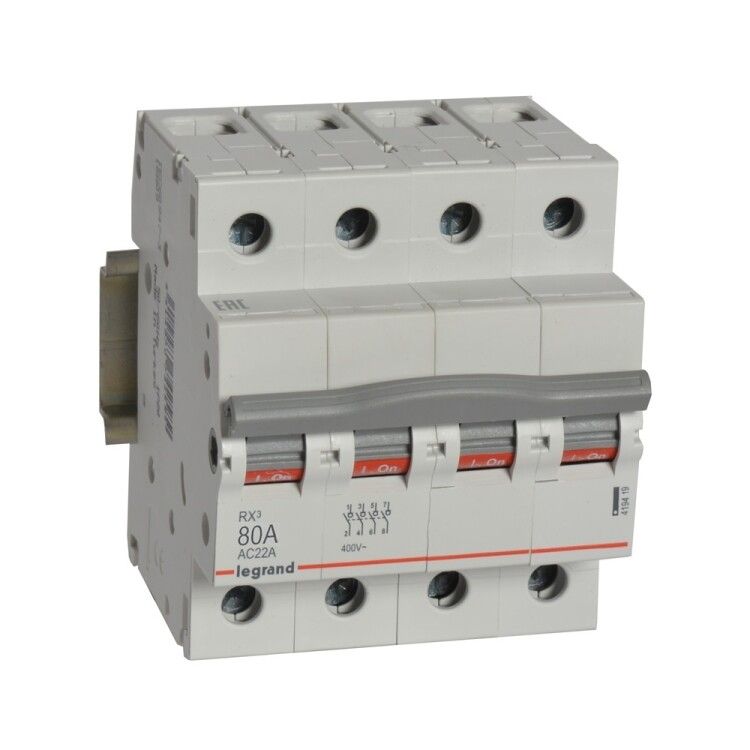

Выключатель-разъединитель 4-полюсный 80А RX3 - устройство для безопасного отключения четырёх фаз в цепях до 400 В, предназначенное для ручного управления питанием оборудования в бытовых и промышленных системах. Модель RX3 от Legrand и IEK соответствует требованиям МЭК 60947-2 и устанавливается на DIN-рейку.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 80А RX3 используется для ручного отключения электроцепи с несколькими фазами. Он обеспечивает видимый разрыв цепи, что необходимо при обслуживании, ремонте или аварийной ситуации. Применяется в распределительных щитах: на входе в оборудование, перед группой автоматических выключателей, в системах освещения, нагрева, насосов и других потребителей с током до 80 А. Подходит как для жилых зданий, так и для заводских линий.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с напряжением до 400 В переменного тока.
• Номинальный ток: 80 А - способен коммутировать и длительно проводить ток до 80 А при AC1 (активная нагрузка).
• Число полюсов: 4 - отключает все три фазы и ноль одновременно.
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм.
• Количество модулей DIN: 4 - занимает четыре стандартных модуля (17,5 мм каждый).
• Тип рукоятки: рычажный - удобный для ручного переключения, имеет четкую фиксацию положений «ВКЛ» и «ВЫКЛ».
• Степень защиты: IP20 - защищён от доступа пальцами и предметов более 12 мм, но не герметичен; требует установки внутри закрытого шкафа.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 90%.
• Нормативный документ: МЭК 60947-2 - соответствие международному стандарту на низковольтные коммутационные аппараты.

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 80А RX3 совместим со всеми типами DIN-реек, используемых в промышленных и бытовых щитах. Для монтажа достаточно зафиксировать устройство на рейке до характерного щелчка. Клеммы предназначены для подключения медных проводов сечением до 25 мм2. Перед подключением проверьте, чтобы провода были надёжно затянуты - слабый контакт вызывает перегрев. Устройство не предназначено для частого включения/выключения под нагрузкой - применяйте его только для изоляции цепи, а не для регулярного управления.

Безопасность и стандарты

Выключатель-разъединитель 4-полюсный 80А RX3 соответствует стандарту МЭК 60947-2, который гарантирует надёжность разрыва цепи и предотвращение случайного включения. Конструкция исключает возможность частичного замыкания - при любом положении рукоятки все полюса находятся либо полностью включены, либо полностью отключены. Это важно для соблюдения правил безопасности при работах на оборудовании.

Преимущества

• Видимый разрыв цепи - позволяет точно определить, что питание отключено, что обязательно для работы по технике безопасности.
• Устойчивость к механическому износу - рычажный механизм рассчитан на многократные операции без потери качества контакта.
• Компактность - всего 4 модуля DIN позволяют экономить место в щите.
• Поддержка нулевого провода - отключение всех четырёх проводов повышает уровень безопасности по сравнению с 3-полюсными аналогами.

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий. Обязательно сочетать с автоматическими выключателями или предохранителями.
• IP20 - нельзя использовать во влажных, пыльных или открытых местах. Только внутри закрытых щитов.
• Не рекомендован для частого включения/отключения под нагрузкой - это снижает срок службы контактов. Для таких задач используются контакторы или автоматические выключатели.
• Не подходит для постоянного тока - только для переменного тока (AC1).

Примеры использования

• Входной выключатель-разъединитель в щите холодильного оборудования на заводе.
• Отключающее устройство перед группой автоматов в распределительном щите многоэтажного дома.
• Изоляционный элемент перед ремонтным участком на конвейере с трёхфазным двигателем.
• Обеспечение безопасного доступа к тепловым насосам или печам с высокой мощностью.

Практические советы

• Выбирая выключатель-разъединитель 4-полюсный 80А RX3, убедитесь, что ваша нагрузка не превышает 80 А и не содержит значительных импульсных токов (например, от больших двигателей).
• При сборке щита оставьте свободное пространство вокруг устройства - это улучшает теплоотвод и упрощает обслуживание.
• Перед первым включением проверните рукоятку несколько раз вручную - это смажет механизмы и продлит срок службы.
• Запишите номер артикула 419419 и серию RX3 при заказе запчастей - они совместимы между Legrand и IEK, но лучше сохранять оригинальные комплектующие.
