Выключатель нагрузки SWN 4P 80А | AR-SWN-4-080 IEK ARMAT

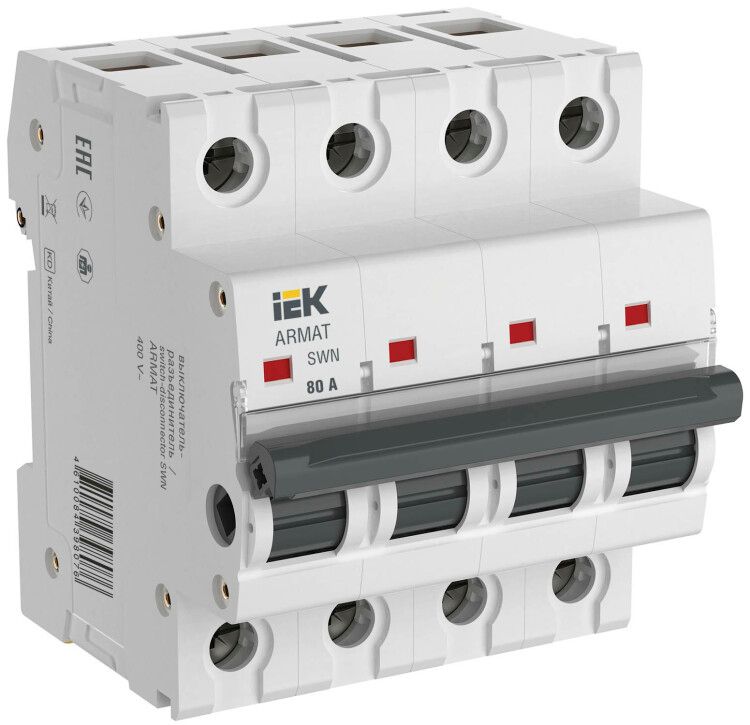

Выключатель нагрузки IEK (ИЭК) AR-SWN-4-080 предназначен для безопасного отключения электрических цепей под нагрузкой. Этот аппарат из серии ARMAT сочетает надежность механического размыкания и долгий срок службы, что делает его подходящим решением для распределительных щитов на объектах с высокими требованиями к управляемости сети.

Назначение и область применения

Выключатель нагрузки IEK (ИЭК) AR-SWN-4-080 используется для ручного включения и отключения электрических цепей, когда через них проходит рабочий ток. Он не обеспечивает защиту от перегрузок или коротких замыканий — эти функции возлагаются на автоматические выключатели. Применяется в качестве коммутационного аппарата перед УЗО, автоматами или группой оборудования. Подходит для установки в силовые щиты на производствах, в торговых центрах, офисах и других объектах с трехфазным питанием 400 В.

Технические характеристики

• Номинальный ток: 80 А — способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В переменного тока — рассчитан на использование в сетях 380–400 В AC;
• Четыре полюса — позволяет одновременно отключать все три фазы и нулевой проводник;
• Тип переключения: выключатель-разъединитель — выполняет только коммутацию под нагрузкой, без защиты;
• Степень защиты IP20 — защищён от доступа пальцами и твердыми предметами, но не герметичен; требует установки внутри закрытого щита;
• Модульная ширина: 4 модуля — занимает 72 мм по стандарту DIN 43880;
• Срок службы: 15 лет — при условии соблюдения режимов эксплуатации и отсутствия сверхтоков;
• Двойной разрыв контактов — каждый контакт размыкается в двух точках, повышая надежность отключения;
• Усиленные контакты — изготовлены из материалов с повышенной износостойкостью, чем у обычных автоматов.

Совместимость и монтаж

Выключатель нагрузки IEK (ИЭК) AR-SWN-4-080 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы — рекомендуется затягивать кабель с усилием, указанным в руководстве (обычно 0,8–1,0 Н·м). Кабели должны иметь жилы сечением до 25 мм² (медные) или 35 мм² (алюминиевые). Обязательно соблюдать порядок подключения: входные клеммы — со стороны питания, выходные — к нагрузке. Не допускается установка вне электрического шита из-за низкой степени защиты IP20.

Безопасность и стандарты

Выключатель нагрузки соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Произведен в соответствии с системой менеджмента качества ISO 9001. Отвечает требованиям безопасности для работы в помещениях класса IP20. Не предназначен для частого оперирования более 10 раз в час — это снижает риск нагрева контактов.

Преимущества

• Долгий срок службы благодаря прочным контактам — в 2–3 раза выше, чем у стандартных автоматов;
• Гарантированное двойное размыкание каждой фазы — исключает случайную подачу напряжения после отключения;
• Простая и понятная конструкция — минимум деталей, легко обслуживается;
• Поддерживает работу в условиях постоянной нагрузки — идеален для цепей с равномерными токами;
• Совместим с другими компонентами серии ARMAT — можно собирать щиты единым стилем и с одинаковым шагом монтажа.

Ограничения применения

• Не имеет встроенной защиты от перегрузок и коротких замыканий — обязательно требуется установка автомата или предохранителей;
• Не работает при частых включениях/выключениях — максимальная частота: 10 операций в час;
• IP20 не допускает установку во влажных, запыленных или открытых местах — только внутри закрытых щитов;
• Не предназначен для управления двигателями с высокими пусковыми токами — такие нагрузки требуют магнитных пускателей;
• Отсутствие индикации состояния — нельзя определить положение контактов визуально без внешнего сигнала.

Примеры использования

• Отключение группы освещения в торговом зале перед плановым обслуживанием;
• Разъединение питания конвейера на производстве для ремонта;
• Обеспечение видимого разрыва цепи при работах на оборудовании согласно правилам безопасности;
• Коммутирующее устройство перед УЗО в распределительном щите многоквартирного дома;
• Автоматическое отключение секций электроснабжения при аварийных ситуациях в составе системы резервирования.

Практические советы

• Выбирая выключатель нагрузки IEK (ИЭК) AR-SWN-4-080, проверьте соответствие посадочного места на DIN-рейке — ширина 72 мм должна точно совпадать с свободным участком;
• Не используйте его вместо автомата — он не спасёт от скачков тока;
• При сборке щита располагайте его рядом с автоматическими выключателями, чтобы удобно было выполнять последовательность: автомат → выключатель нагрузки → оборудование;
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации — возможен окисление при высоких температурах;
• Для визуального контроля состояния подключите к нему световой индикатор или используйте устройства с индикацией положения на корпусе щита.
