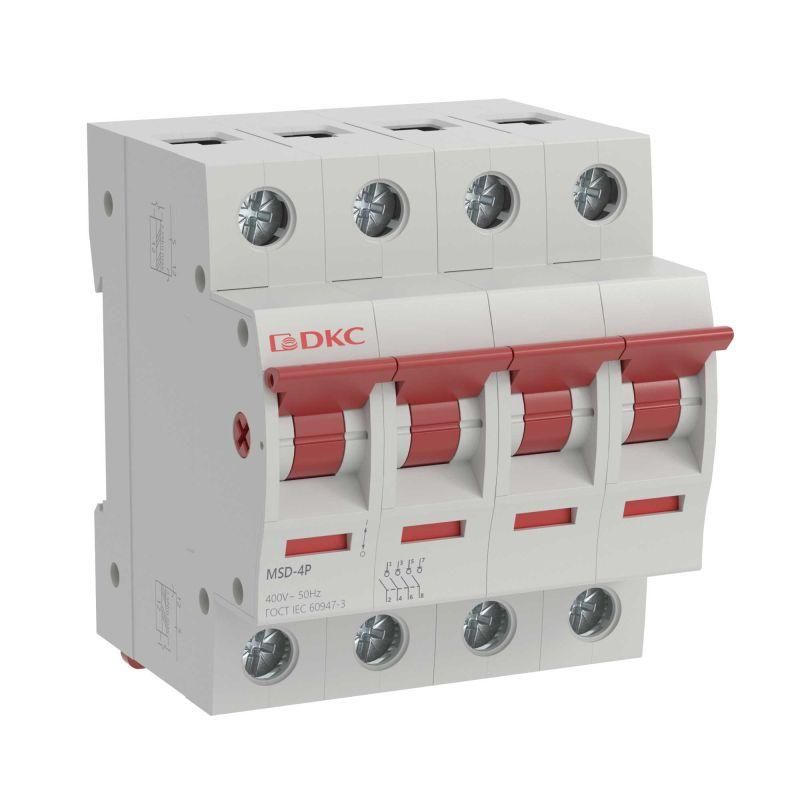

Выключатель нагрузки модульный четырёхполюсный 80A MSD (ГСИ, ГСИ-н) - устройство для безопасного отключения и включения электрических цепей до 80 А в распределительных щитах. Произведён компанией DKC в серии YON max, артикул msd-4p80. Подходит для установки на DIN-рейку в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель нагрузки модульный четырёхполюсный 80A MSD (ГСИ, ГСИ-н) используется для ручного коммутирования трёхфазных цепей переменного тока в штатных условиях - при запуске, остановке или обслуживании оборудования. Он не предназначен для автоматического отключения при авариях (например, КЗ или перегрузках), поэтому применяется совместно с автоматическими выключателями или предохранителями.

Области применения: промышленные станки, системы вентиляции, насосные группы, конвейеры, распределительные щиты с нагрузкой до 80 А на фазу.

Технические характеристики

• Номинальный ток: 80 А - максимальная длительно допустимая нагрузка на каждый полюс;
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока между фазами;
• Четыре полюса - позволяет одновременно отключать все три фазы и ноль;
• Монтаж на DIN-рейку - устанавливается в стандартные щиты без дополнительных креплений;
• Четыре нормально открытых (НО) контакта - используются для сигнализации состояния включения/выключения;
• Перекидной рычаг - обеспечивает чёткую визуализацию положения (вкл./выкл.) и надёжное механическое защёлкивание;
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Цвет рычага: белый - повышает контрастность и удобство определения положения в слабо освещённых местах.

Совместимость и монтаж

Выключатель нагрузки модульный четырёхполюсный 80A MSD (ГСИ, ГСИ-н) совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в щиты с минимальным свободным пространством 90 мм по ширине (четыре модуля по 17,5 мм каждый). Для подключения используйте провода сечением от 4 до 25 мм2 - зажимы рассчитаны на этот диапазон. Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей нагрузки. Конструкция исключает случайное включение при работе с корпусом - рычаг имеет механический фиксатор в обоих положениях. Однако из-за отсутствия функции защиты от перегрузки и КЗ использование без внешнего автомата является нарушением правил безопасности.

Преимущества

• Чёткая визуальная индикация положения через яркий белый рычаг;
• Надёжное механическое защёлкивание - снижает риск самопроизвольного отключения;
• Поддержка коммутации всех четырёх проводников (L1, L2, L3, N) - важно для систем с глухозаземлённой нейтралью;
• Совместимость с серийной продукцией YON max - легко заменить аналогичными элементами в уже установленных щитах;
• Простой и быстрый монтаж на DIN-рейку без инструментов.

Ограничения применения

• Не предназначен для частых операций более 60 раз в час - высокая частота сокращает срок службы контактной группы;
• Не защищает от сверхтоков - обязательно требуется установка автоматического выключателя перед этим устройством;
• IP20 не допускает установку во влажных, пыльных или наружных помещениях;
• Не рекомендован для управления двигателями с высоким пусковым током (более 5×Iн) без дополнительных мер защиты;
• Не подходит для постоянной регулировки нагрузки - только для дискретного включения/отключения.

Примеры использования

• Отключение трёхфазного станка с ЧПУ перед техобслуживанием;
• Ручное управление насосной группой в системе водоснабжения;
• Коммутация нагревательных элементов в термических камерах;
• Локальный рубильник в распределительном щите торгового центра для обслуживания световой нагрузки.

Практические советы

• Выбирая место установки, учтите, что выключатель нагрузки модульный четырёхполюсный 80A MSD (ГСИ, ГСИ-н) требует свободного доступа для ручного воздействия - не закрывайте его дверцей щита без возможности открывания;
• Проверяйте соответствие сечения проводов - слишком тонкие провода вызывают перегрев, слишком толстые - плохо фиксируются в зажимах;
• Для увеличения срока службы избегайте частых включений/выключений - лучше использовать контакторы для часто меняющихся нагрузок;
• Артикул msd-4p80 совпадает с другими изделиями серии YON max - можно заменить на аналог без изменения комплектации щита;
• При необходимости сигнализации состояния подключите НО-контакты к контроллеру или индикаторной лампе - они работают параллельно основному контакту.
