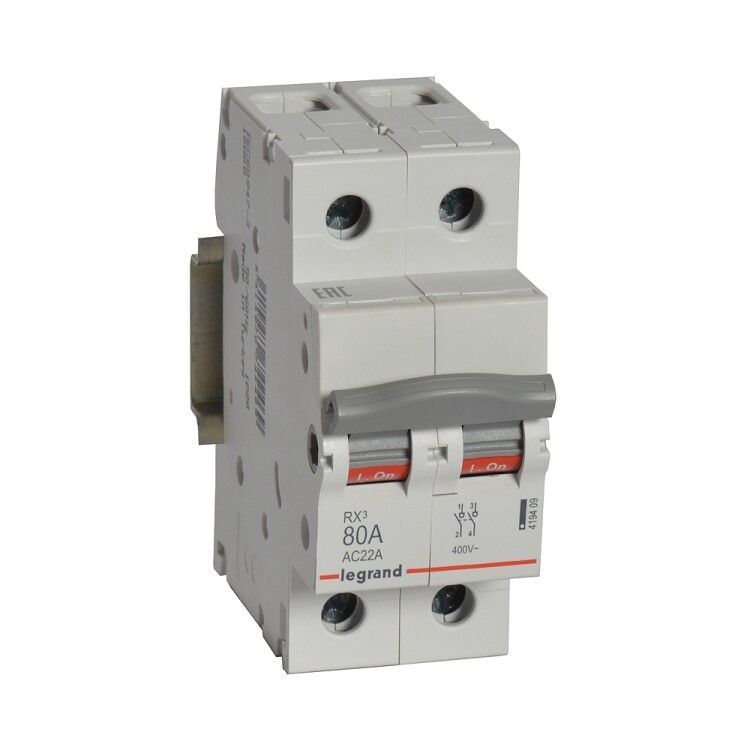

Выключатели-разъединители RX3 - 2П 80 А 2 модуля 419409 Legrand

Выключатель-разъединитель 2 полюса 80 А RX3 - устройство для безопасного отключения электрической цепи при обслуживании или аварии, рассчитанное на работу в бытовых и промышленных сетях до 400 В. Модель из серии RX3 от Legrand и IEK обеспечивает надёжное механическое отключение с видимым разрывом цепи, что важно для соблюдения правил безопасности.

Назначение и область применения

Выключатель-разъединитель 2 полюса 80 А RX3 используется для ручного отключения нагрузки в распределительных щитах. Он не предназначен для частого включения-выключения под нагрузкой - это функция автоматических выключателей. Его задача - физически разорвать цепь, чтобы гарантировать отсутствие напряжения при ремонте, проверке или замене оборудования. Применяется в щитах жилых домов, офисов, производственных линий, насосных станциях и других объектах с потребляемой мощностью до 18 кВт (при 400 В).

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В переменного тока
• Номинальный ток: 80 А - способен коммутировать и удерживать ток до этого значения без перегрева
• Количество полюсов: 2 - отключает два провода (например, L1 и L2 в однофазной сети или две фазы в трёхфазной)
• Тип включения/отключения: Выключатель-разъединитель нагрузки - отключает только под нагрузкой, не защищает от КЗ или перегрузки
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Количество модулей DIN: 2 - занимает два модуля (35 мм × 2 = 70 мм ширины)
• Тип рукоятки: рычажный - удобно переключать рукой, имеет четкую фиксацию положений “ON” / “OFF”
• Количество НО контактов: 2 - два нормально открытых контакта, которые замыкаются при включении
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытые щиты
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности, типично для помещений в средней полосе России
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на аппараты низковольтного управления

Совместимость и монтаж

Выключатель-разъединитель 2 полюса 80 А RX3 совместим со всеми стандартными DIN-рейками и щитами, где есть место под 2 модуля. Подключаются медные провода сечением до 25 мм2. Для монтажа достаточно зафиксировать устройство на рейке, затем подвести фазы и затянуть зажимы. Обязательно отключите питание перед работой - даже при выключенном состоянии возможен контакт с напряжением на входных клеммах. Рукоятка легко доступна для оператора, её можно заблокировать замком (не в комплекте).

Безопасность и стандарты

Изделие соответствует требованиям МЭК 60947-2, что гарантирует его надёжность при отключении под нагрузкой. IP20 исключает использование вне щита - нельзя устанавливать на улице или во влажных помещениях без дополнительной защиты. Визуальный разрыв контактов позволяет однозначно определить, что цепь обесточена - важное требование для работы по технике безопасности (ПТЭ, ПБ).

Преимущества

• Чёткая визуальная индикация состояния (включено/выключено) через положение рычага
• Простая установка на DIN-рейку - не требуется сверление или сложная фиксация
• Поддержка высоких токов (80 А) - подходит для мощных групповых линий
• Совместимость с продукцией Legrand и IEK - легко сочетается с другими элементами щита одной серии
• Надёжная механическая конструкция - долгий срок службы при редком использовании

Ограничения применения

• Не является автоматическим выключателем - не отключает при перегрузке или коротком замыкании
• Не предназначены для частого включения/отключения под нагрузкой - риск повреждения контактов
• IP20 - запрещено использовать в условиях пыли, влаги, на улице
• Только 2 полюса - не подходит для полного отключения трёхфазной системы (требуется 3-полюсный аналог)
• Не имеет возможности дистанционного управления - только ручное управление

Примеры использования

• Отключение питания группы розеток на этаже перед ремонтными работами
• Обесточивание конвейера или насоса для профилактики
• Физический разрыв цепи перед заменой УЗО или автомата
• Разъединение двух фаз в системе освещения 380 В

Практические советы

• Выбирайте этот выключатель-разъединитель 2 полюса 80 А RX3, когда нужен только визуальный разрыв, а защиту обеспечивает другой автомат
• Убедитесь, что ваш щит имеет достаточное место - модель занимает 2 модуля, а не один
• Проверьте сечение проводов: максимальное - 25 мм2. Более толстые провода не войдут
• Для усиления безопасности используйте внешние замки на рукоятке - особенно в коллективных помещениях
• Не путайте с автоматическими выключателями: RX3 не спасёт от скачков тока, он лишь даёт возможность безопасно работать с цепью
