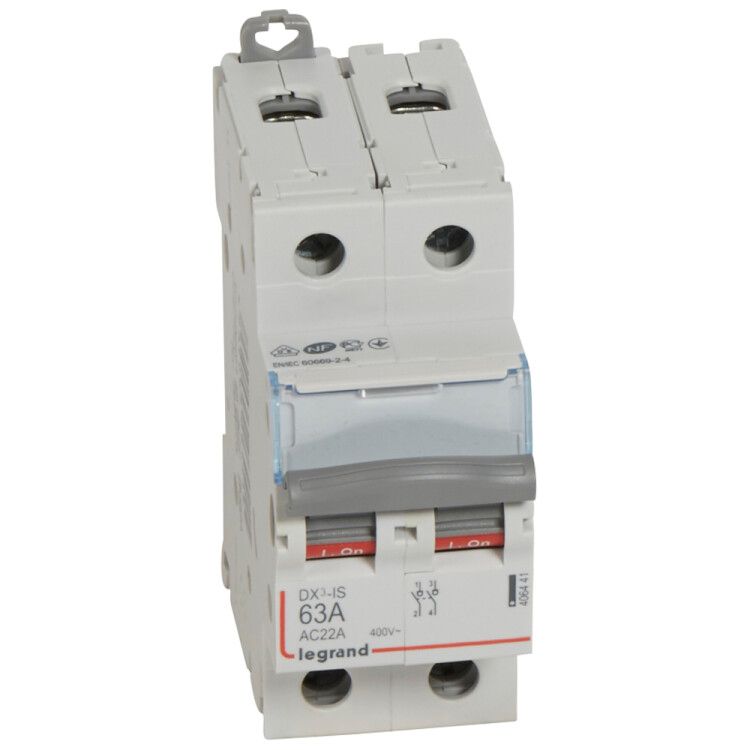

Выключатели-разъединители DX3-IS - 2П 400 В~ 63 А 2 модуля | 406441 Legrand

Выключатель-разъединитель двуполюсный 63А DX3 IS 400 В~ 2 модуля от Legrand предназначен для безопасного отключения и изоляции двух фаз в цепях переменного тока до 400 В. Артикул 406441 относится к серии DX3 и применяется в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

Выключатель-разъединитель DX3 IS используется для ручного отключения электрооборудования перед обслуживанием или ремонтом. Он обеспечивает видимое силовое разъединение - то есть физически разрывает цепь, что необходимо по правилам безопасности. Подходит для установки в щитах на производстве, в офисах, жилых домах и других местах, где требуется надёжное отключение двух фаз. Применяется в системах питания станков, насосов, нагревательных приборов и другого оборудования с током до 63 А.

Технические характеристики

• Номинальное напряжение: 400 В ~ (переменный ток)
• Номинальный ток: 63 А
• Количество полюсов: 2
• Тип включения: Выключатель-разъединитель нагрузки - можно коммутировать под нагрузкой, но не предназначается для частого включения/выключения
• Силовое разъединение: Да - при положении «Выкл» цепь полностью разрывается, видна зона изоляции
• Тип управления: Тумблер - удобный рычаг для ручного переключения
• Условный ток короткого замыкания: 4500 кА - способен выдерживать высокие импульсы тока при аварии
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить провода средней и большой толщины
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Количество нормально открытых (НО) контактов: 2 - используются для сигнализации состояния (например, через внешние индикаторы)
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны перепады температур и влажность
• Цвет корпуса: Серый
• Нормативный документ: ГОСТ Р 50030.3-99 (МЭК 60947-3-99)

Совместимость и монтаж

Выключатель-разъединитель DX3 IS монтируется на стандартную DIN-рейку типа TS35. Кабели подключаются через винтовые зажимы - достаточно затянуть болты усилием рукой, без инструментов. Для работы требуются провода сечением от 0,5 до 35 мм2. Совместим с другими устройствами серии DX3: автоматические выключатели, УЗО, реле, которые также имеют 2-модульный формат. Блокировка предотвращает случайное включение - её можно использовать совместно с замком или пломбой для доступа только авторизованному персоналу.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-99 и международному стандарту МЭК 60947-3, что гарантирует надёжность при работе под нагрузкой и при коротких замыканиях. Силовое разъединение обеспечивает визуальное подтверждение отключения - важное условие для работ по технике безопасности. IP20 не предусматривает защиту от брызг и пыли - поэтому применение допускается только внутри закрытых щитов.

Преимущества

• Надёжное механическое разъединение - исключает риск случайного включения
• Фиксированное положение «Выкл» с возможностью запирания - повышает безопасность при техобслуживании
• Поддержка больших сечений кабелей (до 35 мм2) - снижает необходимость переходников
• Совместимость с комплектацией DX3 - легко собрать единый щит с автоматами и УЗО
• Простая установка на DIN-рейку - не требует специальных креплений

Ограничения применения

• Не предназначен для частого включения/выключения - не является обычным выключателем; рекомендовано использовать для редких операций (раз в день или реже)
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях
• Номинальная мощность 0 кВт указывает, что он не рассчитан на управление нагрузкой напрямую - только на отключение
• Не имеет встроенной защиты от перегрузки или короткого замыкания - должен использоваться в паре с автоматическим выключателем

Примеры использования

• Отключение двух фаз перед ремонтными работами на станке с питанием 400 В
• Разъединение цепи теплового насоса в распределительном шкафу многоквартирного дома
• Обеспечение изоляции участка сети при плановой проверке в промышленной мастерской
• Использование в качестве главного рубильника в маломощных щитах с несколькими потребителями

Практические советы

• Перед монтажом убедитесь, что сечение кабеля не превышает 35 мм2 - иначе невозможно плотно затянуть зажим
• Используйте блокировку с замком или пломбой, особенно если щит доступен неавторизованным лицам
• Не используйте этот выключатель как основной коммутационный аппарат - всегда сочетайте его с автоматом для защиты от перегрузок
• Проверьте соответствие класса защиты IP20 условиям установки - если щит находится в сыром помещении, выберите модель с более высокой степенью защиты
• При сборке щита следите, чтобы все устройства серии DX3 были установлены в одной плоскости - это улучшает эргономику и внешний вид
