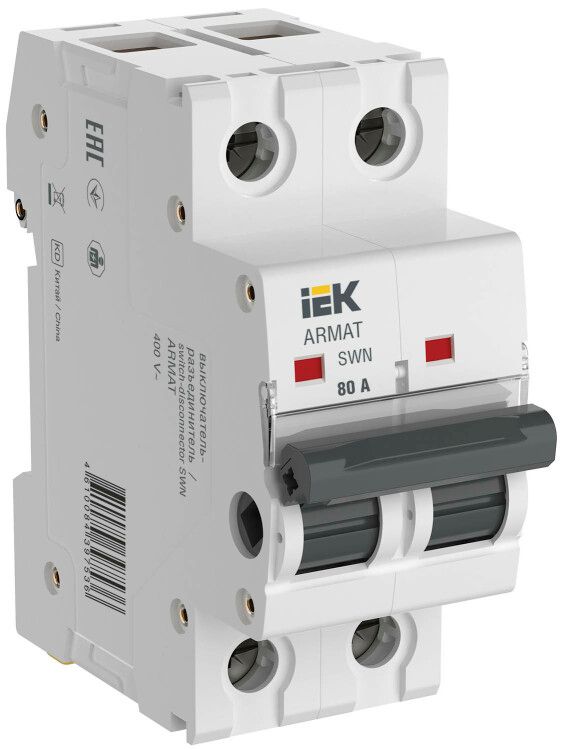

Выключатель нагрузки SWN 2P 80А | AR-SWN-2-080 IEK ARMAT

Выключатель нагрузки IEK (ИЭК) AR-SWN-2-080 предназначен для безопасного включения и отключения электрических цепей под нагрузкой. Этот двухполюсный аппарат из серии ARMAT обеспечивает надёжное коммутирование до 80 А переменного тока и применяется там, где требуется частое управление питанием без необходимости защиты от перегрузок.

Назначение и область применения

Выключатель нагрузки IEK (ИЭК) AR-SWN-2-080 используется для ручного управления электрическими цепями, когда необходимо часто включать или отключать оборудование под рабочей нагрузкой. Он не выполняет функции автоматической защиты - для этого требуются автоматы или предохранители. Применяется в распределительных щитах на объектах с высокой цикличностью операций: станках, насосах, системах вентиляции, конвейерах, тепловых установках.

Технические характеристики

• Номинальный ток: 80 А - способен длительно проводить ток до этой величины без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях с линейным напряжением до 400 В AC;
• Количество полюсов: 2 - размыкает два фазных провода одновременно; для трёхфазных цепей потребуется три таких аппарата или другой тип устройства;
• Тип напряжения: переменный ток (AC) - не постоянный ток;
• Степень защиты IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды - устанавливается только внутри закрытых щитов;
• Модульная ширина: 2 модуля - занимает 18 мм в ширину, совместим со стандартными DIN-рейками;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и не более 10 000 операций включения/выключения;
• Конструкция: двойной разрыв контакта - каждый полюс имеет две точки разрыва, что повышает надёжность отключения и снижает риск возникновения дуги;
• Наличие НЗ-контактов: отсутствует - не поддерживает сигнализацию состояния включения;
• Управление: механическое - рычаг вручную переводится в положение “ON” / “OFF”.

Совместимость и монтаж

Выключатель нагрузки IEK (ИЭК) AR-SWN-2-080 монтируется на DIN-рейку типа TS35. Установка возможна в любые внутренние распределительные щиты с достаточным свободным местом. Для подключения используются болтовые зажимы - рекомендуется момент затяжки 1–1,5 Нм. Подключение следует выполнять с учётом полярности: входные клеммы помечены L1/L2, выходные T1/T2. Кабель с жилами сечением 16–35 мм2 оптимально соответствует требованиям. Монтаж допускается только после полного отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Выключатель нагрузки IEK (ИЭК) AR-SWN-2-080 соответствует ГОСТ IEC 60947-3 и сертифицирован для использования в России. Конструкция исключает случайное включение благодаря наличию механизма фиксации в обоих положениях. Отсутствие автономной защиты делает обязательным использование внешних устройств защиты - автоматического выключателя или предохранителей перед этим аппаратом.

Преимущества

• Усиленные контактные группы - срок службы выше, чем у обычных автоматов, особенно при частом использовании;
• Двойной разрыв контакта - гарантированное полное отключение цепи, минимизирует риск пробоя между полюсами;
• Надёжная механическая фиксация - рычаг не самопроизвольно перемещается даже при вибрациях;
• Компактная форма - всего 2 модуля, экономит место в щите;
• Работает в условиях повышенной температуры - допустимый диапазон от –25C до +60C.

Ограничения применения

• Не предназначена для защиты от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель в цепи;
• IP20 - нельзя использовать во влажных помещениях, на улице или в пыльных средах без дополнительной защиты корпуса;
• Подходит только для переменного тока - запрещено применение в DC-сетях;
• Не содержит индикации состояния - невозможно визуально определить, включен ли аппарат, кроме положения рычага;
• Не рекомендован для частого коммутирования свыше 10 раз в час - это снизит реальный срок службы ниже заявленных 15 лет.

Примеры использования

• Отключение двигателя насоса в системе водоснабжения перед обслуживанием;
• Ручное отключение конвейера на заводе для ремонта;
• Обеспечение безопасности при работе на термическом оборудовании;
• Частичное отключение секций освещения в административном здании через групповые щиты.

Практические советы

• Выбирая выключатель нагрузки IEK (ИЭК) AR-SWN-2-080, убедитесь, что ваша система работает на 400 В AC и ток не превышает 80 А - превышение вызывает перегрев и отказ;
• Для трёхфазной сети используйте три таких аппарата или выберите модель с тремя полюсами - этот вариант не подходит для полного отключения всех фаз;
• Проверьте посадочные габариты: ширина 18 мм позволяет легко разместить рядом другие модульные устройства;
• После монтажа протестируйте работу: несколько раз переведите рычаг - он должен двигаться плавно, без заеданий;
• Не используйте в качестве единственного средства отключения - всегда сочетайте с автоматическим выключателем.
