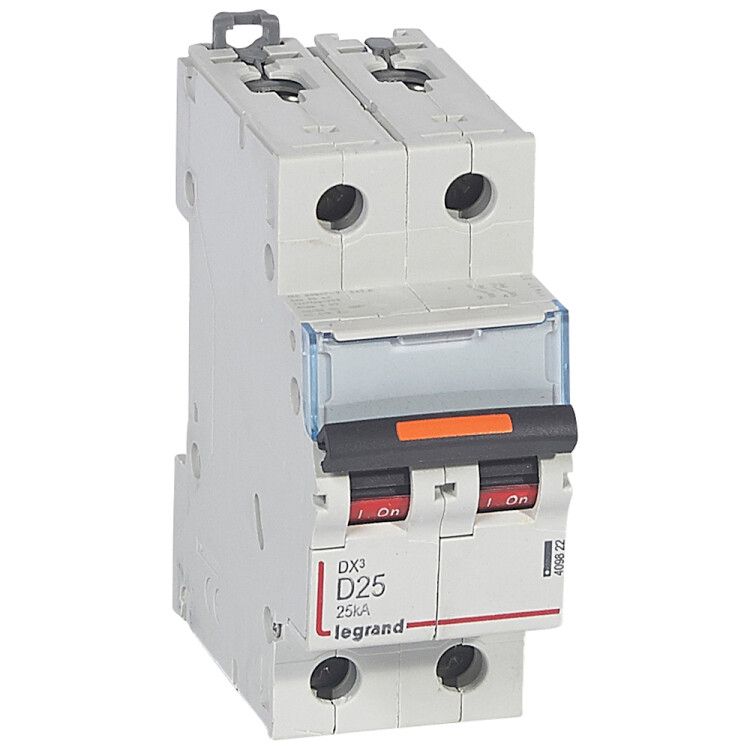

Выключатель автоматический модульный 2п D 25А 25кА DX3 2мод. 230/400В Leg 409822 Legrand

Автоматический выключатель Legrand DX3 409822 - двухполюсный коммутационный аппарат с номинальным током 25 А и отключающей способностью 25 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство устанавливается на DIN-рейку, рассчитано на работу в условиях повышенной запылённости и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 409822 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - например, для защиты двигателей, станков, конвейеров, распределительных щитов и другого оборудования, где требуется надёжная и быстрая отсечка аварийного тока.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 2 - защищает две фазы одновременно
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) - подходит для трёхфазных сетей 230/400 В
• Отключающая способность: 25 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы)
• Тип тока: переменный (AC), частота 50–60 Гц
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Сечение проводника: 1,5–35 мм2 - совместим с медными жилами этого диапазона
• Рабочая температура: от –25 C до +70 C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ4 - предназначен для эксплуатации в умеренном и холодном климате с возможностью конденсации влаги
• Глубина монтажа: 44 мм - требует соответствующего пространства внутри шкафа
• Класс токоограничения: 25 - обеспечивает снижение энергии КЗ за счёт быстрого расцепления
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Стандарт: МЭК 60947-2 - соответствие международному требованию для низковольтных выключателей

Совместимость и монтаж

Автоматический выключатель Legrand DX3 409822 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке - фиксация происходит за счёт пластиковой защёлки снизу корпуса. Для демонтажа необходимо слегка оттянуть защёлку отверткой через специальное углубление. Подключение проводов выполняется к винтовым зажимам: затяжка должна быть достаточной, чтобы исключить нагрев, но без перегрузки. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта МЭК 60947-2, что гарантирует его безопасность и предсказуемость работы в аварийных ситуациях. Класс токоограничения 25 снижает энергию, проходящую через цепь при КЗ, уменьшая риск повреждения оборудования. Конструкция исключает доступ к токоведущим частям при закрытом корпусе (IP20). Работа при температурах до +70 C допускается только при условии хорошей вентиляции шкафа.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных объектов
• Характеристика D - идеально для нагрузок с высоким пусковым током, не даёт ложных срабатываний
• Надёжная фиксация на DIN-рейке - удобен для обслуживания и замены
• Широкий диапазон рабочих температур - стабильно работает в неотапливаемых цехах
• Поддержка проводов до 35 мм2 - позволяет использовать крупные сечения без переходников

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с постоянным током - только для переменного тока 50–60 Гц
• Не следует применять в местах с уровнем загрязнения выше 3 - возможно снижение изолирующих свойств
• Категория перенапряжения 0 - не предназначен для защиты от грозовых импульсов; нужна дополнительная защита (арестеры)
• Не имеет функции дистанционного управления - управление только ручное

Примеры использования

• Защита трехфазного асинхронного двигателя 15 кВт в цеху
• Коммутация и защита группы сварочных аппаратов
• Распределительный щит на производстве с высокой плотностью оборудования
• Щитовая в логистическом комплексе с конвейерными линиями

Практические советы

• Выбирая автомат Legrand DX3 409822, проверьте, что ваша сеть имеет достаточную отключающую способность (не менее 25 кА); иначе он не справится с КЗ
• При использовании в холодных условиях (ниже –10 C) перед первым включением дайте устройству адаптироваться к температуре
• Не устанавливайте рядом с источниками тепла - перегрев может вызвать ложное срабатывание
• Для многожильных проводов обязательно используйте наконечники - это продлит срок службы клемм
• При сборке щита учтите глубину монтажа (44 мм): не забудьте оставить место для проводов и других элементов
• Дополнительные аксессуары (блокировки, сигнализация) можно заказать отдельно - устройство совместимо с ними
