Выключатель автоматический двухполюсный DX3 16A C 36кА (3 мод) | 410008 Legrand

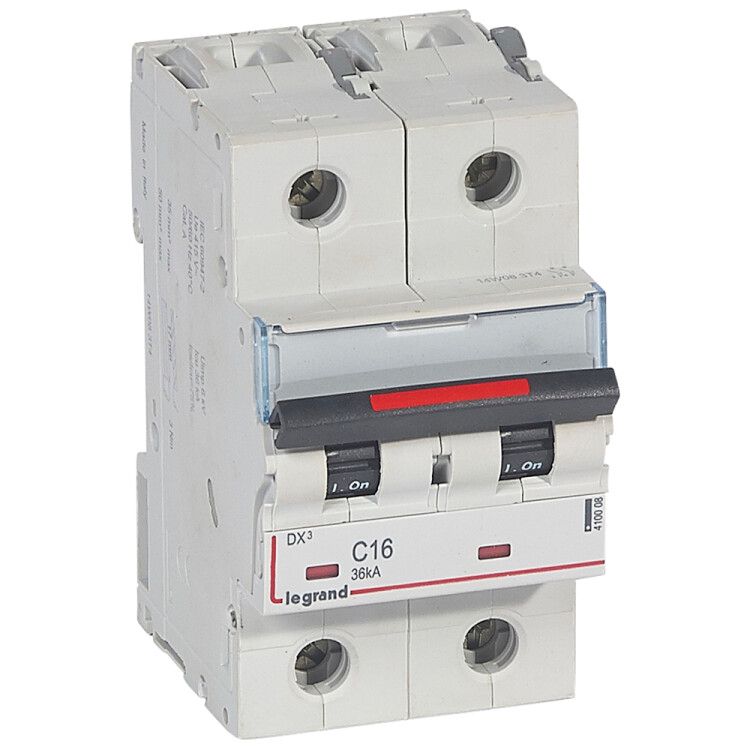

Автоматический выключатель Legrand DX3 с артикулом 410008 - двухполюсный коммутационный аппарат на 16 А, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Он сочетает надежную отключающую способность 36 кА, монтаж на DIN-рейку и работу в широком диапазоне температур, что делает его устойчивым решением для жестких условий эксплуатации.

Назначение и область применения

Выключатель автоматический Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Его применяют в промышленных системах: на станках, конвейерах, щитах управления, распределительных устройствах. Устройство обеспечивает безопасное включение, отключение и аварийное отключение цепи при превышении допустимых токов.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 2 - защищает две фазы одновременно, подходит для трехфазных сетей с заземлением
• Номинальная отключающая способность: 36 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, трансформаторы)
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальное напряжение изоляции: 500 В - предельное напряжение, которое не повредит изоляцию при пробое
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения
• Способ монтажа: DIN-рейка - устанавливается на стандартной рейке ширины 35 мм
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке
• Поперечное сечение проводника: 1,5–50 мм2 - подходит для медных проводов любого сечения в этом диапазоне
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран
• Рабочая температура: –25…+70 C - работает в холодных и жарких помещениях
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от пыли и воды; предназначен для внутренней установки
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Класс токоограничения: 16 - высокая скорость отключения при КЗ, снижающая энергию, проходящую через цепь
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временного конденсата
• Категория перенапряжения: 0 - не предназначен для защиты от внешних грозовых перенапряжений
• Глубина монтажа: 47 мм - требует свободного места в щите за рейкой

Совместимость и монтаж

Выключатель автоматический Legrand DX3 устанавливается на стандартную DIN-рейку типа 35 мм. Для фиксации используется защелка: чтобы закрепить, просто вставьте устройство в рейку до щелчка. Чтобы снять - отведите защелку отверткой, вставленной в петлю. Клеммы позволяют затянуть провода сечением от 1,5 до 50 мм2. Подключение выполняется винтовым методом - важно плотно затянуть, но без перегрузки. Устройство совместимо со всеми типами щитов, соответствующих нормам IEC 60947-2.

Безопасность и стандарты

Выключатель Legrand DX3 соответствует международному стандарту МЭК 60947-2, который регламентирует требования к низковольтным выключателям. Класс токоограничения 16 гарантирует быстрое отключение при КЗ, минимизируя риск возгорания. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20 и изолированным клеммам. Однако устройство не защищено от брызг и пыли - не устанавливайте его во влажных или запыленных местах вне щита.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для мощных промышленных объектов
• Широкий диапазон сечений проводов (1,5–50 мм2) - универсальное решение для различных кабелей
• Надежная защелка на DIN-рейке - быстрая установка и демонтаж без инструментов
• Устойчивость к температурным колебаниям - работает даже в неотапливаемых цехах зимой
• Соответствие стандарту МЭК 60947-2 - гарантированная безопасность и сертифицированное качество

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Не защищает от грозовых перенапряжений - требуется дополнительная защита (арестеры, УЗИП)
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные насосы, компрессоры) - лучше выбрать характеристику D
• Не подходит для постоянной работы при температуре выше +70 C - нужен принудительный теплоотвод или вентиляция
• Не имеет функции дифференциального тока - для защиты от утечек требуется отдельный УЗО

Примеры использования

• Защита группы двигателей на конвейере в металлообработке
• Распределительный автомат в щите управления станка ЧПУ
• Фазовая защита в промышленном освещении с люминесцентными светильниками
• Коммутирующий элемент в силовой цепи системы вентиляции
• Щитовое оборудование в логистических комплексах и складских помещениях

Практические советы

• Выбирая автомат Legrand DX3, проверьте, что сечение вашего кабеля попадает в диапазон 1,5–50 мм2 - слишком тонкий провод может перегреваться, слишком толстый - плохо зажиматься в клемме
• При монтаже в щитке учтите глубину 47 мм - место за рейкой должно быть свободным, иначе не получится полностью вставить устройство
• Для защиты от перенапряжений используйте параллельно УЗИП - сам выключатель не реагирует на импульсы свыше 6 кВ
• Если в вашей цепи есть частые пуски с высоким током (более 5–7×Iн), рассмотрите вариант с характеристикой D вместо C
• Проверяйте состояние защелки перед каждым обслуживанием - она должна легко отжиматься и фиксировать корпус без люфта
• Не устанавливайте рядом с источниками тепла - нагрев может вызывать ложные срабатывания
