Автоматический выключатель DX 10000 - 16 кА тип характеристики С 2П 230/400 В~ А 2 модуля 409202 Legrand

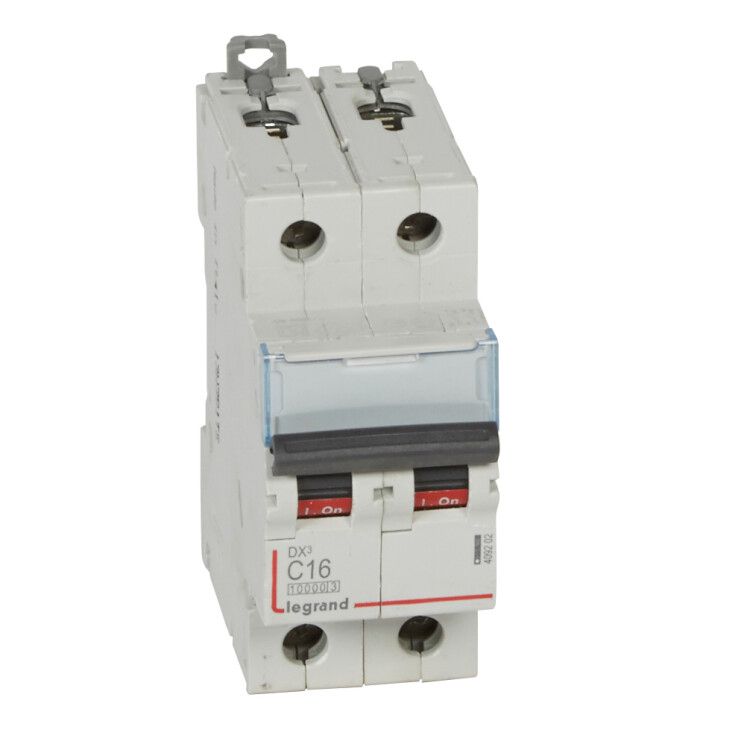

Автоматический выключатель двухполюсный 16 А тип С 16 кА 230/400 В~ 2 модуля DX3 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных установках. Этот выключатель DX3 совмещает надёжную отключающую способность, компактный формат и соответствие международным стандартам, что делает его удобным решением для монтажа на DIN-рейке.

Назначение и область применения

Выключатель DX3 используется для защиты электрических цепей переменного тока в системах низкого напряжения до 400 В. Он применяется в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах управления оборудованием. Предназначен для одновременного отключения двух фаз, что важно в трёхфазных сетях при защите оборудования, требующего двуполюсной коммутации.

Технические характеристики

• Номинальный ток: 16 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Количество полюсов: 2 - отключает две фазы одновременно
• Номинальная отключающая способность: 16 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, трансформаторы)
• Номинальное напряжение: 400 В ~ / 500 В изоляции - рассчитан на работу в сетях 230/400 В
• Род тока: переменный (AC), частота 50–60 Гц
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (ширина 36 мм)
• Сечение подключаемых проводов: 1,5 – 35 мм2 - подходит для медных жил любого распространённого сечения
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Рабочий температурный диапазон: -25…+70 C - работает в неотапливаемых помещениях и на открытых площадках при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью повышенной влажности
• Глубина монтажа: 44 мм - требуется свободное пространство внутри шкафа
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 - снижает энергию КЗ, передаваемую дальше по цепи
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 - соответствует требованиям для бытовых и промышленных устройств

Совместимость и монтаж

Выключатель DX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхнюю часть рейки, затем нажать нижнюю часть до характерного щелчка. Снятие выполняется путём оттягивания защёлки с помощью плоской отвёртки. Клеммы для подключения проводов расположены сверху и снизу - зажимаются винтами. Оба полюса имеют одинаковые клеммы, позволяющие подключать фазы и ноль. Не рекомендуется использовать провода с алюминиевой жилой - только медные. Подключение проводов сечением менее 1,5 мм2 или более 35 мм2 недопустимо - это нарушает гарантию и безопасность.

Безопасность и стандарты

Выключатель DX3 соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных распределительных устройств). Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, защищая downstream оборудование. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не защищает от влаги - не используйте в сырых или пыльных местах без дополнительной защиты. Категория перенапряжения 0 указывает на то, что устройство не предназначено для защиты от грозовых перенапряжений - для этих целей необходимы дополнительные устройства (SPD).

Преимущества

• Надёжная двухполюсная коммутация - отключает обе фазы одновременно, предотвращая опасные потенциалы
• Высокая отключающая способность 16 кА - подходит для промышленных сетей с высокими токами КЗ
• Совместимость с рядом других устройств Legrand серии DX3 - можно комбинировать с УЗО, реле, разъединителями
• Простой и быстрый монтаж на DIN-рейку - экономит время при сборке щитов
• Широкий диапазон рабочих температур - функционирует даже в неотапливаемых цехах зимой

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает герметичность
• Не защищает от грозовых перенапряжений - требует установки SPD при наличии внешних ЛЭП
• Не подходит для защиты цепей с очень высоким пусковым током (например, крупные насосы, компрессоры) - для них лучше выбрать характеристику D
• Не допускается использование с алюминиевыми проводами - риск ослабления соединения и нагрева
• Не является УЗО - не защищает от утечек тока на землю; для защиты людей нужен отдельный дифференциальный автомат

Примеры использования

• Защита группы мощных станков в металлообработке
• Отключение питания конвейерной ленты в пищевом производстве
• Коммутирование двух фаз в трёхфазной сети для оборудования с 220 В питанием
• Щитовая защита осветительных цепей в производственных помещениях
• Распределительный щит на складе с несколькими группами нагрузок

Практические советы

• При выборе автомата убедитесь, что расчетный ток нагрузки не превышает 16 А - иначе будет ложное срабатывание
• Проверьте глубину монтажа (44 мм) - убедитесь, что в вашем шкафу есть место для установки и закрывания крышки
• Подключайте провода плотно - слабый контакт вызывает нагрев и выход из строя
• Если в цепи есть двигатель - проверьте пусковой ток. Если он выше 5×16 А = 80 А, рассмотрите вариант с характеристикой D
• Для комплексной защиты добавьте УЗО после этого автомата, если требуется защита от поражения током
• Обратите внимание: этот выключатель DX3 - часть серии DX3 от Legrand, совместим с другими элементами этой же серии, что упрощает замену и расширение системы
