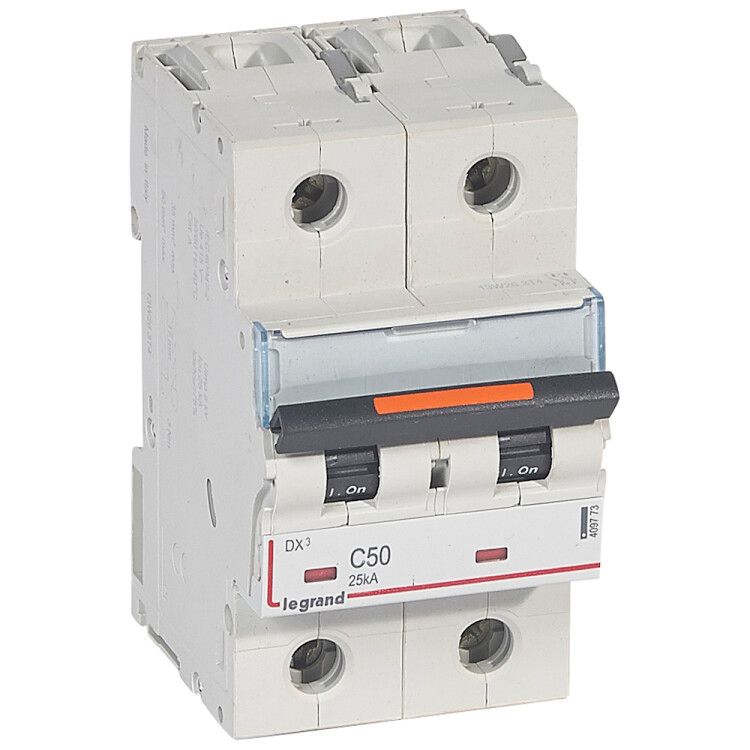

Выключатель автоматический двухполюсный DX3 50А C 25кА (3 мод) | 409773 Legrand

Автоматический выключатель Legrand DX3 с артикулом 409773 - это надёжный двухполюсный защитный аппарат на 50 А, предназначенный для коммутации и защиты электрических цепей в промышленных установках переменного тока. Он сочетает высокую отключающую способность (25 кА), устойчивость к широкому диапазону температур и простой монтаж на DIN-рейку.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Его применяют в промышленных системах: на станках, конвейерах, распределительных щитах, в системах управления технологическим оборудованием. Устройство обеспечивает безопасную коммутацию нагрузки до 50 А и автоматическое отключение при аварийных режимах.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, трансформаторы)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Поперечное сечение подключаемых проводов: 1,5–50 мм2
• Частота: 50–60 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Модульная ширина: 3 модуля (стандартный размер для монтажа на DIN-рейку)
• Глубина монтажа: 47 мм - требует соответствующего места в щите
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +70 C, допустимо применение в неотапливаемых помещениях с повышенной влажностью
• Класс токоограничения: 50 - снижает энергию КЗ, что повышает срок службы оборудования
• Степень загрязнения: 3 - рассчитан на работу в условиях наличия проводящей пыли и временных конденсатов
• Категория перенапряжения: 0 - предназначен для внутренней установки, не для защиты от внешних перенапряжений
• Нормативный документ: МЭК 60947-2 - соответствие международному стандарту на автоматические выключатели

Совместимость и монтаж

Выключатель Legrand DX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно совместить защелку с рейкой и зафиксировать её до характерного щелчка. Снятие выполняется путём оттягивания защелки с помощью плоской отвёртки через специальное углубление. Подключение проводов - винтовые клеммы, обеспечивающие надёжный контакт с жилами сечением от 1,5 до 50 мм2. Обратите внимание: для проводов более 25 мм2 рекомендуется использовать наконечники. Устройство не имеет функции дистанционного управления - управление исключительно ручное через рычаг.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует требованиям стандарта МЭК 60947-2, что гарантирует его безопасность и предсказуемость работы. Класс токоограничения 50 снижает энергетическую нагрузку на оборудование при КЗ, уменьшая риск возгорания. Напряжение изоляции 500 В обеспечивает безопасную работу в сетях до 400 В. Отсутствие защиты от пыли и влаги (IP20) делает его непригодным для открытых площадок или сырых помещений без дополнительной защиты.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных объектов
• Широкий диапазон рабочих температур - надёжно работает даже в холодных цехах
• Простая и проверенная система фиксации на DIN-рейке - удобен для обслуживания
• Поддержка больших сечений проводов - позволяет подключать силовые кабели без переходников
• Соответствие международным стандартам - совместим с большинством европейских и российских щитов

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги
• Не подходит для цепей постоянного тока - только для переменного тока 50/60 Гц
• Не имеет возможности дистанционного управления или сигнализации - требуется ручное управление
• Категория перенапряжения 0 - не защищает от грозовых перенапряжений; для этого нужны дополнительные устройства (грозоразрядники, ОПН)
• Не рекомендован для частых операций включения/отключения - предназначен для защиты, а не для регулярной коммутации

Примеры использования

• Защита трёхфазного электродвигателя 380 В мощностью до 15 кВт
• Распределительный щит на производстве с несколькими линиями питания
• Щитовая в цеху с конвейерными линиями
• Обеспечение безопасности вентиляторов, насосов, сварочных аппаратов

Практические советы

• Выбирая автомат Legrand DX3, убедитесь, что номинальный ток нагрузки не превышает 50 А - лучше иметь запас в 10–20%
• Проверьте глубину монтажа (47 мм): убедитесь, что в вашем щите хватает свободного пространства
• Для проводов сечением больше 25 мм2 используйте наконечники - это повысит надёжность соединения
• Не устанавливайте устройство рядом с источниками тепла выше +70 C - это снизит срок службы
• Если требуется защита от перенапряжений, обязательно добавьте в схему ОПН или грозоразрядник
• При замене старого автомата - сравнивайте не только ток, но и класс токоограничения и характеристику срабатывания (C)
