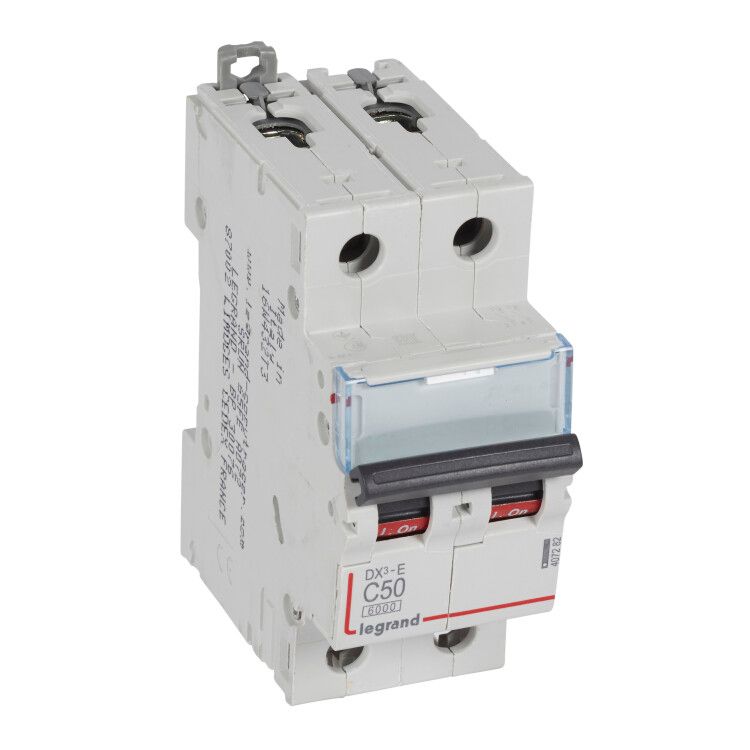

Выключатель автоматический модульный 2п C 50А 6кА DX3-E 6000 2мод. 230/400В Leg 407282 Legrand

Автоматический выключатель Legrand DX3-E 6000 - двухполюсный коммутационный аппарат на 50 А с отключающей способностью 6 кА, предназначенный для защиты электрических цепей в бытовых и промышленных установках. Устройство устанавливается на DIN-рейку, совместимо с проводниками до 35 мм2 и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand DX3-E 6000 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в распределительных щитах жилых домов, офисов, производственных объектов и других зданий с переменным током частотой 50–60 Гц. Обеспечивает безопасную коммутацию нагрузки и аварийное отключение при превышении допустимых значений тока.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, насосы, малые двигатели)
• Род тока: переменный (AC)
• Частота: 50–60 Гц
• Поперечное сечение подключаемых проводов: 1,5 – 35 мм2
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат, в закрытых помещениях
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая термические и электродинамические воздействия
• Рабочая температура: от -25 C до +70 C
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 44 мм
• Нормативы соответствия: МЭК 60898-1 / МЭК 60947-2
• Степень загрязнения: 2 - условия внутри электрошкафа, где возможны лишь немногие непроводящие загрязнения
• Категория перенапряжения: 0 - устройство не рассчитано на работу в местах с повышенными скачками напряжения; требует внешней защиты (например, УЗИП)

Совместимость и монтаж

Выключатель Legrand DX3-E 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать его защелкой - для демонтажа отведите защелку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам, которые принимают одножильные и многожильные провода сечением от 1,5 до 35 мм2. Перед затяжкой рекомендуется использовать наконечники для многожильных проводов. Устройство не имеет функции дистанционного управления или сигнализации состояния - управление исключительно ручное.

Безопасность и стандарты

Автоматический выключатель Legrand DX3-E 6000 сертифицирован по международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного оборудования). Соответствие классу токоограничения 3 гарантирует быстрое гашение дуги при КЗ, что повышает надежность и снижает риск возгорания. Устройство не предназначено для работы во взрывоопасной среде, в условиях постоянной влаги или открытого воздуха - степень защиты IP20 не обеспечивает герметичность.

Преимущества

• Надежная двойная защита: тепловой расцепитель реагирует на длительные перегрузки, магнитный - на внезапные КЗ
• Широкий диапазон рабочих температур (-25…+70 C) делает его подходящим для неотапливаемых помещений
• Фиксация на DIN-рейке с удобной защелкой - быстрая установка и обслуживание
• Поддержка больших сечений проводов (до 35 мм2) - возможность подключения мощных потребителей
• Совместимость с продуктами серии DX3/E от Legrand - единая система сборки щитов

Ограничения применения

• Не применяется в системах с постоянным током (DC) - только для AC
• Степень защиты IP20 запрещает использование вне закрытых щитов, в сырых или пыльных средах
• Категория перенапряжения 0 требует обязательной установки УЗИП перед этим автоматом в сетях с вероятностью скачков напряжения
• Не подходит для защиты двигателей с высокими пусковыми токами (более 5–7×Iн); для них лучше выбрать характеристику D
• Не имеет возможности подключения дополнительных модулей (блокировки, AUX-контактов, расцепителей)

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита нагревательных приборов (бойлеры, теплый пол)
• Общий входной автомат для однофазного участка промышленного оборудования
• Контроль питания насосов, вентиляторов, светильников в административных зданиях

Практические советы

• Выбирая этот автомат, проверьте соответствие сечения кабеля: для 50 А оптимально - медный провод 10–16 мм2, особенно при длинных трассах
• При использовании в холодных помещениях (например, на даче зимой) убедитесь, что температура не ниже -25 C - иначе механизм может работать некорректно
• Не используйте автомат вместо УЗО - он не защищает от утечек тока. Для безопасности людей нужен отдельный дифференциальный выключатель
• При группировке нескольких автоматов в одном щите соблюдайте минимальный интервал между ними - не менее одного свободного модуля для теплоотвода
• Проверяйте плотность затяжки клемм после первого включения - со временем металл может слегка деформироваться
