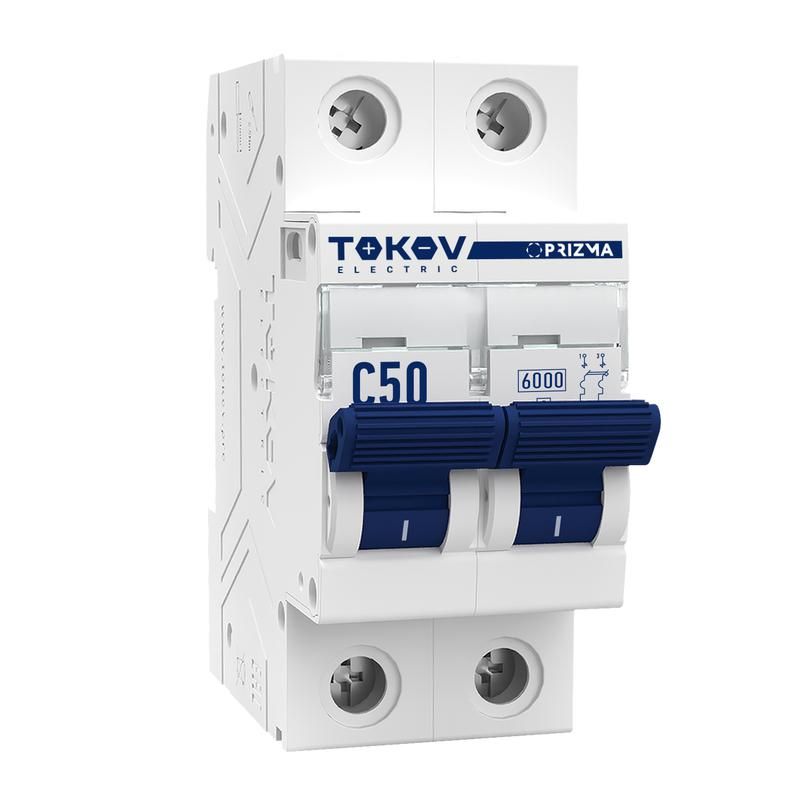

Выключатель автоматический модульный 2п C 50А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-2-50-C

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-2-50-c - двухполюсное устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, коммерческих и промышленных объектах, где требуется надёжная защита нагрузок до 50 А.

Назначение и область применения

Этот автомат предназначен для защиты электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он используется там, где необходимо отключить питание при превышении допустимой мощности или аварийном токе. Применяется в распределительных щитах для защиты групповых линий: освещения, розеток, тепловых приборов, насосов, компрессоров и другого оборудования с умеренно высокими пусковыми токами.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может держать без отключения
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой он рассчитан
• Номинальное напряжение изоляции: 500 В - предельное напряжение, которое не повредит изоляцию устройства
• Импульсное напряжение: 6 кВ - уровень защиты от скачков напряжения, например, от молнии или коммутационных перенапряжений
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинального; подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Количество полюсов: 2 - отключает два фазных провода одновременно
• Защита полюсов: оба полюса защищаются - при срабатывании отключаются оба
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Сечение проводов:
  • Одножильный: 1–25 мм2
  • Многожильный гибкий: 1–16 мм2
• Рабочая температура: от –25 C до +60 C
• Ширина: 2 модуля (36 мм)
• Глубина монтажа: 50 мм

Совместимость и монтаж

Выключатель TOKOV ELECTRIC tke-pz60-mcbi-2-50-c соответствует стандарту DIN EN 60898 и монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в щитки с достаточным свободным местом - глубина монтажа составляет 50 мм, что важно учитывать при проектировании корпуса. Для подключения используйте провода сечением не более 25 мм2 (одножильные) или 16 мм2 (гибкие многожильные). Перед монтажом убедитесь, что сечение провода совпадает с заявленными значениями - слишком толстый провод не войдёт в зажим, слишком тонкий может плохо контактировать.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей бытового и аналогичного назначения. Номинальная отключающая способность 6 кА обеспечивает безопасное отключение даже при серьёзных КЗ в типовой городской сети. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20 и защищённой форме корпуса.

Преимущества

• Двухполюсное исполнение гарантирует полное отключение цепи - важное требование для безопасности при ремонтах
• Характеристика C оптимальна для большинства бытовых и промышленных нагрузок с пусковыми токами - не даёт ложных срабатываний при запуске двигателей
• Поддерживает широкий диапазон сечений проводов - удобно при использовании различных типов кабеля
• Высокая импульсная прочность (6 кВ) снижает риск выхода из строя при сетевых помехах

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не позволяет использовать её вне закрытых щитков
• Не подходит для нагрузок с очень высокими пусковыми токами (например, большие асинхронные двигатели, сварочные аппараты) - для них нужна характеристика D
• Не рекомендован для постоянной работы при температуре выше +60 C - возможны отказы или снижение срока службы
• Не следует применять в системах с постоянным током (DC) - работает только с переменным током 50 Гц

Примеры использования

• Защита группы розеток в офисе или квартире с подключенными компьютерами, принтерами и бытовой техникой
• Автомат для питания насоса или компрессора в системе водоснабжения
• Линия питания конвейера или малого станка с асинхронным двигателем
• Щитовая группа для освещения в производственном помещении

Практические советы

• Выбирая автомат, проверьте, чтобы номинальный ток был чуть больше суммарного потребления всех подключённых устройств - 50 А подходит для нагрузки около 11 кВт при 230 В
• При подключении многожильных проводов используйте наконечники (клеммы) - они обеспечивают лучший контакт и предотвращают обрыв жил
• Не затягивайте зажимы чрезмерно - можно повредить пластик или раздавить провод
• Проверяйте соответствие ширины автомата (2 модуля = 36 мм) и места в щите перед покупкой
• Для систем с несколькими автоматами соблюдайте координацию - этот выключатель не предназначен для главного ввода, если в доме есть значительная нагрузка (>63 А)
