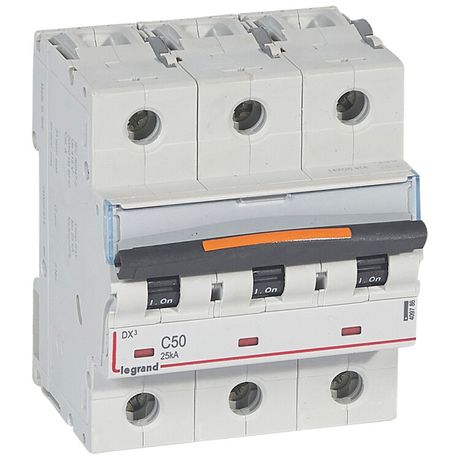

Выключатель автоматический трехполюсный DX3 50А C 25кА (4,5 мод) | 409786 Legrand

Автоматический выключатель Legrand DX3 409786 - трёхполюсный коммутационный аппарат на 50 А, предназначенный для защиты промышленных электросетей переменного тока от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, рассчитано на работу в условиях повышенной запылённости и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 409786 используется для безопасного включения, отключения и защиты электрических цепей в промышленных системах низкого напряжения до 400 В. Он предотвращает повреждение оборудования при перегрузках и коротких замыканиях, обеспечивая надёжную работу линий питания станков, конвейеров, распределительных щитов и других промышленных нагрузок.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 25 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, трансформаторы)
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при кратковременных скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов)
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Поперечное сечение проводника: 1,5–50 мм2 - подходит для медных жил любого распространённого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Модульная ширина: 4,5 модуля - занимает 81 мм по стандарту DIN
• Глубина монтажа: 47 мм - требует минимального свободного пространства внутри щита
• Рабочая температура: –25…+70 C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ4 - допустимо применение в закрытых неотапливаемых помещениях с умеренной влажностью
• Степень загрязнения: 3 - предназначен для помещений с умеренной запылённостью и наличием проводящей пыли
• Класс токоограничения: 50 - быстродействующий тип, снижающий энергию КЗ до уровня ниже опасного
• Категория перенапряжения: 0 - не предназначен для установки на входе в здание; применяется после основного устройства защиты
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на автоматические выключатели

Совместимость и монтаж

Выключатель Legrand DX3 409786 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать его защёлкой - для демонтажа отведите её отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам, которые принимают жилы сечением от 1,5 до 50 мм2. Убедитесь, что провода хорошо затянуты - слабый контакт вызывает нагрев и выход из строя. Установка возможна в любом положении, но рекомендуется вертикальное расположение для лучшего теплоотвода.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409786 соответствует требованиям стандарта МЭК 60947-2 и имеет класс токоограничения 50, обеспечивающий быстрое ограничение энергии при КЗ. Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе. Степень защиты IP20 предотвращает случайное прикосновение к деталям, но не защищает от внешних воздействий - не используйте в сырых или открытых местах. Категория перенапряжения 0 указывает, что он не является первичным средством защиты от перенапряжений - требуется установка УЗИП перед этим устройством.

Преимущества

• Высокая отключающая способность (25 кА) - надёжно справляется с аварийными режимами даже в мощных промышленных сетях
• Широкий диапазон сечений проводов (1,5–50 мм2) - универсальность для различных типов кабелей
• Фиксация на DIN-рейке с удобной защёлкой - быстрая установка и замена без инструментов
• Тепло- и магнитный расцепители - точная защита как от длительных перегрузок, так и от внезапных КЗ
• Серия DX3 - проверенная европейская платформа с высокой долговечностью и совместимостью с аксессуарами Legrand

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не использовать в качестве главного вводного автомата - категория перенапряжения 0 требует наличия более мощного устройства перед ним
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (например, большие насосы или компрессоры) - лучше выбрать характеристику D
• Не подходит для постоянной работы при температуре выше +70 C - возможен отказ расцепителей
• Не следует устанавливать рядом с источниками сильного электромагнитного излучения - может вызвать ложные срабатывания

Примеры использования

• Защита трёхфазного двигателя 37 кВт на производстве
• Распределительный щит станционного участка с несколькими потребителями
• Щитовая автоматики на конвейерной линии
• Подключение группы светодиодных светильников в цеху
• Обеспечение безопасности в распределительном пункте с трансформатором 400/230 В

Практические советы

• Выбирая автомат Legrand DX3 409786, убедитесь, что ваша сеть действительно требует именно характеристику C - для двигателей с высоким пусковым током лучше подойдёт D
• Проверьте глубину вашего щита: 47 мм - это минимум, необходимый для правильной установки
• При использовании многожильных проводов - обязательно обжимайте их наконечниками, чтобы избежать плохого контакта
• Не забудьте про координацию с другими автоматами: этот выключатель должен находиться после вводного автомата с более высокой отключающей способностью
• При замене старого аппарата - сравните ширину: 4,5 модуля = 81 мм, это важно для планирования места в щите
• Регулярно проверяйте состояние клемм - особенно в условиях запылённости (степень загрязнения 3)
