Выключатель автоматический двухполюсный DX3 32A C 36кА (3 мод) | 410011 Legrand

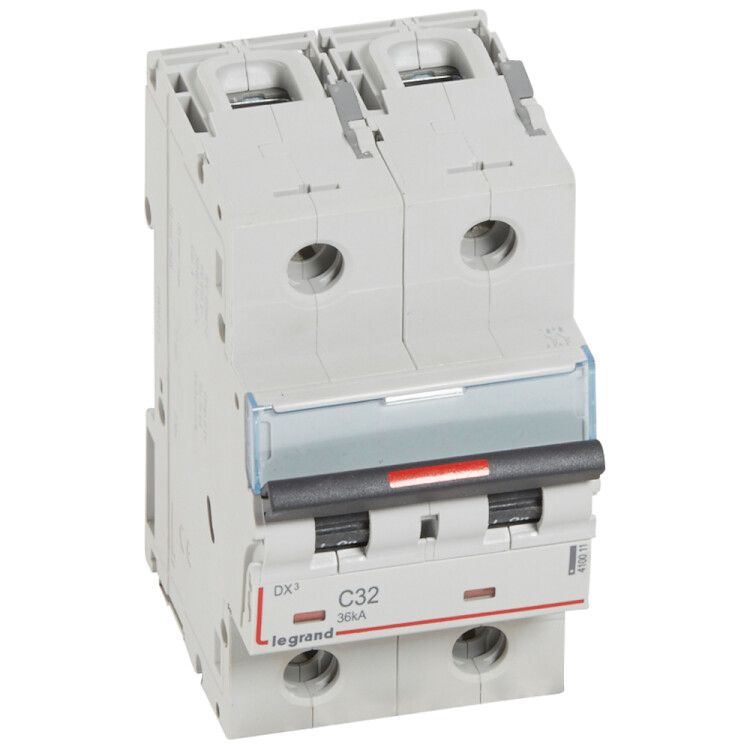

Автоматический выключатель Legrand DX3 410011 - двухполюсный коммутационный аппарат с номинальным током 32 А и отключающей способностью 36 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство устанавливается на DIN-рейку, рассчитано на работу в условиях повышенной запылённости и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 410011 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - например, для защиты силовых линий, двигателей, распределительных щитов и оборудования на заводах, наладочных участках и объектах ЖКХ. Подходит для частоты 50–60 Гц и напряжений до 400 В между фазами (230 В между фазой и нулём).

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 2
• Номинальная отключающая способность: 36 кА - способен безопасно отключить ток короткого замыкания этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, трансформаторы)
• Номинальное напряжение: 400 В (переменный ток)
• Номинальное напряжение изоляции: 500 В
• Сечение подключаемых проводов: 1,5 – 50 мм2 - совместим с медными жилами любого распространённого сечения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого шкафа
• Способ монтажа: на DIN-рейку (ширина 3 модуля, глубина монтажа 47 мм)
• Рабочая температура: от -25 C до +70 C
• Климатическое исполнение: УХЛ4 - предназначен для работы в помещениях с умеренно холодным и влажным климатом
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временные конденсаты
• Класс токоограничения: 32 - высокая скорость отключения при КЗ, снижающая термические и электродинамические воздействия
• Номинальное импульсное выдерживаемое напряжение: 6 кВ
• Категория перенапряжения: 0 - не предназначен для защиты от скачков напряжения (не заменяет УЗИП)
• Норматив: соответствует МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand DX3 410011 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить устройство сверху в рейку и зафиксировать защёлкой - для демонтажа отведите защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым зажимам: затягивать необходимо равномерно, без перекосов. Убедитесь, что сечение провода находится в пределах 1,5–50 мм2. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 410011 сертифицирован по стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности и надёжности. Класс токоограничения 32 обеспечивает быстрое гашение дуги при КЗ, минимизируя риск повреждения кабелей и оборудования. Устройство имеет двойную изоляцию и не требует дополнительного заземления корпуса. Однако, поскольку степень защиты IP20 не предусматривает герметичность, применение вне электрошкафа недопустимо.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для мощных промышленных сетей
• Универсальная характеристика “C” - эффективно работает с типичными промышленными нагрузками
• Поддержка большого диапазона сечений проводов - удобно при использовании различных кабелей
• Надёжная фиксация на DIN-рейке - исключает случайное выпадение
• Работает в широком температурном диапазоне - подходит для неотапливаемых помещений
• Совместим с другими элементами серии DX3 - можно собирать компактные щиты с единым дизайном

Ограничения применения

• Не предназначен для защиты от утечек тока - требуется установка отдельного УЗО
• IP20 не защищает от воды, пыли и брызг - нельзя использовать в открытых или влажных местах
• Категория перенапряжения 0 - не защищает от импульсных перенапряжений (молнии, коммутационные выбросы); нужен внешний УЗИП
• Не рекомендован для частых оперативных включений/выключений - предназначен для аварийного отключения, а не для регулярного управления
• Не подходит для постоянной работы при температуре выше +70 C - возможен перегрев и ложное срабатывание

Примеры использования

• Защита трёхфазного двигателя 15 кВт в цеху
• Распределительный щит на производстве с несколькими линиями питания
• Щитовая в логистическом комплексе для группового отключения конвейеров
• Обеспечение отключения при КЗ в системе освещения крупного склада

Практические советы

• Выбирая автомат Legrand DX3 410011, проверьте, чтобы номинальный ток нагрузки был не более 80 % от 32 А (т.е. ≤25,6 А) для долговременной надёжной работы
• При подключении многожильных проводов обязательно используйте наконечники - это предотвратит окисление и плохой контакт
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) - это может вызвать ложное срабатывание теплового расцепителя
• Проверяйте момент затяжки винтов - слишком слабый контакт увеличивает нагрев, слишком сильный - повреждает изоляцию
• Для сборки щита используйте другие устройства серии DX3 - они имеют одинаковый шаг и дизайн, что упрощает обслуживание
