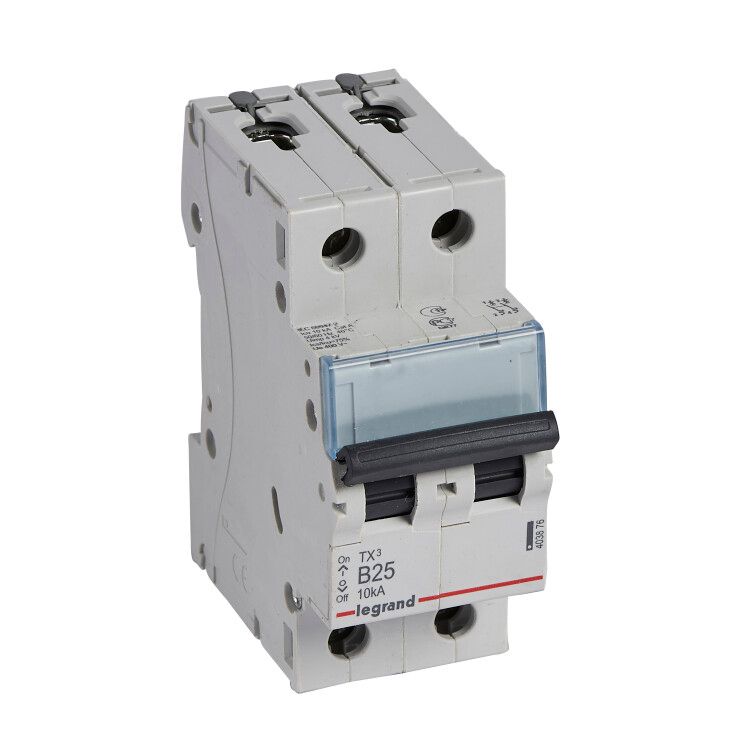

Автоматический выключатель TX 6000 - 10 кА тип характеристики B 2П 230/400 В~ 25 А 2 модуля 403876 Legrand

Автоматический выключатель двухполюсный 25 А, тип B, 10 кА, 230/400 В~ — надёжное устройство серии TX3 6000 от Legrand для защиты бытовых и аналогичных электросетей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, занимает два модуля и соответствует международным стандартам.

Назначение и область применения

Автоматический выключатель двухполюсный 25 А предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в бытовых и аналогичных системах: квартирных щитках, домашних электрощитах, малых объектах с однофазным питанием. Подходит для защиты групп розеток, освещения, бытовой техники мощностью до 5–6 кВт. Устройство не предназначено для управления двигателями или частотными преобразователями.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 2 — одновременно отключаются оба провода (фаза и ноль)
• Характеристика срабатывания: B — чувствителен к кратковременным перегрузкам, идеален для бытовых нагрузок (например, светильники, зарядки, компьютеры)
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Номинальное напряжение: 400 В ~ (до 230 В на полюс) — рассчитан на сети 230/400 В переменного тока
• Частота: 50/60 Гц — совместим с сетями России и Европы
• Максимальное сечение кабеля: 35 мм² — можно подключать медные жилы до этого размера
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при повышенных напряжениях
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Диапазон температур: от -25 до +70 °C — работает в большинстве условий, включая неотапливаемые помещения
• Класс токоограничения: 3 — высокая скорость отключения, снижающая энергию КЗ
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 44 мм — требуется место в щите для свободной установки
• Климатическое исполнение: УХЛ4 — допущен к использованию в условиях умеренного и холодного климата с возможностью конденсации
• Стандарты: МЭК 60898-1 / 60947-2 — соответствие европейским требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель серии TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем наклонить верхнюю часть вниз до фиксации. Для демонтажа — оттяните защёлку отверткой через специальное отверстие. Оба полюса имеют одинаковые винтовые зажимы, позволяющие подключать одиночные или многожильные провода сечением до 35 мм². Перед подключением обязательно проверьте плотность затяжки — слабый контакт вызывает нагрев.

Безопасность и стандарты

Автоматический выключатель двухполюсный 25 А соответствует стандартам МЭК 60898-1 (для бытовых применений) и МЭК 60947-2 (для промышленных). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешней среды — поэтому устройство нельзя использовать вне электрошкафа. Сертифицирован для работы в условиях загрязнения уровня 2 — то есть в помещениях с обычной запылённостью, без химических паров и капель воды.

Преимущества

• Двухполюсное отключение — полностью размыкает цепь, исключая опасность остаточного потенциала на нулевом проводе
• Характеристика B — оптимальна для бытовых нагрузок с мягкими пусковыми токами (LED-светильники, зарядные устройства)
• Фирменная система фиксации на DIN-рейке — прочная, удобная, не требует дополнительных креплений
• Высокая отключающая способность (10 кА) — обеспечивает надёжность даже при аварийных режимах в старых сетях
• Серия TX3 6000 — единый дизайн и компоненты с другими элементами щитка Legrand, упрощают сборку и обслуживание

Ограничения применения

• Не подходит для защиты двигателей, насосов, компрессоров — нужна характеристика C или D
• IP20 не допускает установку во влажных местах (ванная, бассейн, улица)
• Не рекомендуется для цепей с частыми пусками (более 10 раз в час) — может сократить срок службы механизма
• Не имеет функции дифференциального тока — для защиты от утечек требуется отдельный УЗО
• Категория перенапряжения 0 — не предназначен для установки в местах с высокой вероятностью грозовых перенапряжений без дополнительной защиты

Примеры использования

• Защита группы розеток в кухне с микроволновкой, кофе-машиной и плитой
• Отключение осветительной цепи в спальне и детской комнате
• Щитовая защита в квартире после счётчика, перед распределением по этажам
• Дополнительный автомат в щите дачного дома для защиты электрокотла или системы отопления

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность всех подключенных приборов не превышает 5,5 кВт (при 230 В): 25 А × 230 В = 5750 Вт
• Подключайте провода строго в соответствии с маркировкой L и N — хотя он двухполюсный, правильная полярность важна для работы внутреннего механизма
• Проверяйте посадочный диаметр шины: если в щите установлены другие автоматы серии TX3 6000, они совместимы по форме и шагу клемм
• Не используйте этот выключатель вместо УЗО — для защиты человека от поражения током необходима отдельная защита
• При замене — всегда отключайте питание. Автоматические выключатели серии TX3 6000 не имеют видимого разрыва при положении “выкл”, но ток всё равно может быть на входе
