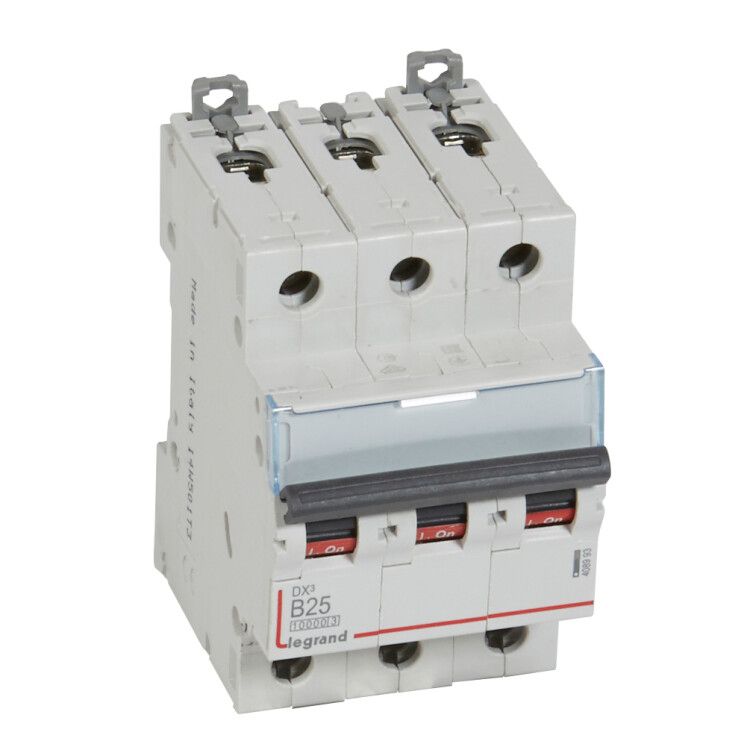

Выключатель автоматический модульный 3п B 25А 16кА DX3 10000 3мод. 400В Leg 408993 Legrand

Автоматический выключатель Legrand DX3 408993 - трёхполюсный коммутационный аппарат на 25 А и 16 кА, предназначенный для защиты и управления электрическими цепями в промышленных системах переменного тока. Устройство устанавливается на DIN-рейку, отличается надёжной конструкцией и соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand DX3 408993 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных установках: на станках, конвейерах, щитах распределения энергии, в системах освещения и вентиляции. Предназначен для работы в сетях с напряжением до 400 В и частотой 50–60 Гц. Обеспечивает безопасную коммутацию нагрузки и аварийное отключение при возникновении опасных режимов.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 16 кА
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для устройств с плавным запуском (например, насосы, вентиляторы)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначен для открытых или влажных помещений
• Способ монтажа: на DIN-рейку, занимает 3 модуля (54 мм ширины)
• Глубина монтажа: 44 мм
• Поперечное сечение подключаемых проводов: 1,5 – 35 мм2
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Рабочая температура: от -25 C до +70 C
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат, внутри закрытых помещений
• Класс токоограничения: 3 - высокая скорость отключения снижает энергию КЗ
• Стандарты: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand DX3 408993 совместим со всеми типами стандартных DIN-реек шириной 35 мм. Для установки достаточно вставить основание аппарата в рейку и зафиксировать защёлку - она расположена снизу корпуса. Чтобы снять устройство, слегка отведите защёлку отверткой через специальное углубление. Подключение проводов выполняется к винтовым зажимам: затягивать необходимо равномерно, чтобы избежать повреждения жил. Максимальное сечение - 35 мм2; минимальное - 1,5 мм2. Не допускается использование многожильных проводов без наконечников.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 408993 сертифицирован по стандартам МЭК 60898-1 (для домашних и аналогичных применений) и МЭК 60947-2 (для промышленного оборудования). Соответствует требованиям класса токоограничения 3, что гарантирует быстрое гашение дуги при КЗ. Конструкция исключает случайный доступ к токоведущим частям благодаря степени защиты IP20. Работает в условиях загрязнения уровня 2 - то есть в помещениях с обычными уровнем пыли и невысокой влажностью.

Преимущества

• Высокая отключающая способность (16 кА) - подходит для мощных промышленных объектов
• Надёжная система расцепления: сочетание теплового (для перегрузок) и магнитного (для КЗ) механизмов
• Фиксация на DIN-рейке с удобной защёлкой - быстрая установка и демонтаж
• Широкий диапазон рабочих температур - работает даже в неотапливаемых цехах зимой
• Поддержка проводов до 35 мм2 - возможность подключения массивных кабелей без переходников

Ограничения применения

• Не предназначен для внешней установки - степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для цепей постоянного тока - только переменный ток AC
• Не следует использовать в местах с повышенной запылённостью, химическими выбросами или агрессивной средой - требование категории загрязнения 2
• Характеристика “B” менее подходяща для оборудования с большими пусковыми токами (например, большие двигатели); для них предпочтительнее характеристика C или D
• Не имеет функции дистанционного управления или сигнализации - требуется дополнительная комплектация для этих задач

Примеры использования

• Защита группы двигателей на конвейере в пищевой промышленности
• Распределительный щит станций водоснабжения с насосами
• Щитовая автоматики HVAC-систем в административных зданиях
• Общий входной автомат для электрооборудования цехового участка

Практические советы

• Выбирая автомат Legrand DX3 408993, проверьте соответствие сечения кабеля - слишком тонкий провод вызывает нагрев, слишком толстый - плохо фиксируется в зажиме
• При использовании нескольких автоматов рядом соблюдайте интервал минимум 10 мм между ними для лучшего теплоотвода
• Перед первым включением убедитесь, что все клеммы плотно затянуты - периодическая проверка болтов обязательна при интенсивной эксплуатации
• Если нужна сигнализация состояния или удалённое управление - используйте дополнительные модули (блоки помощи, AUX-контакты), которые совместимы с серией DX3
• Не ремонтируйте самостоятельно - внутренние механизмы герметично запаяны, любые вскрытия нарушают гарантию и безопасность
