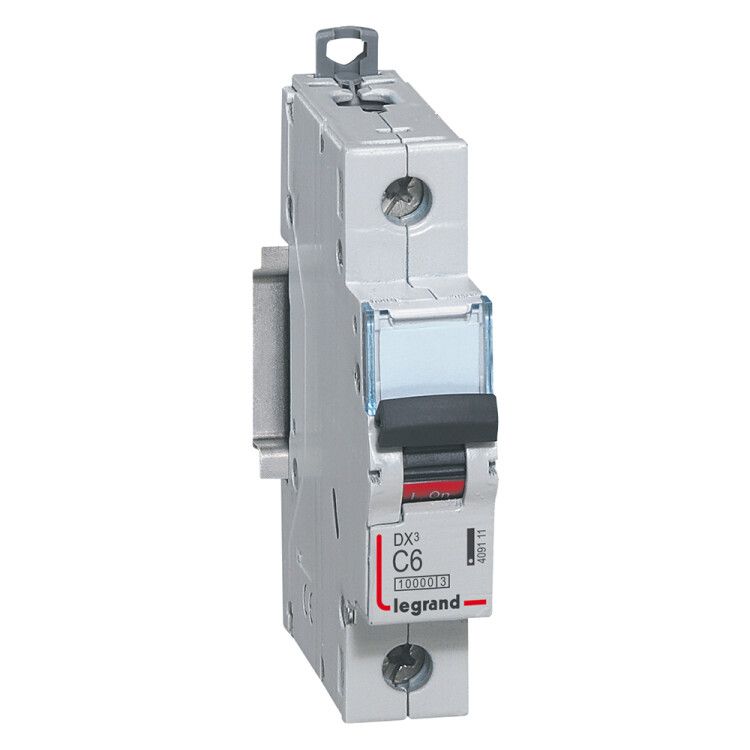

Автоматический выключатель DX 10000 - 16 кА тип характеристики C 1П 230/400 В~ 6 А 1 модуль 409111 Legrand

Автоматический выключатель Legrand DX3 409111 - однополюсный коммутационный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Установка на DIN-рейку, компактный 1-модульный корпус и высокая отключающая способность делают его подходящим решением для промышленных и распределительных щитов.

Назначение и область применения

Автоматический выключатель Legrand DX3 409111 предназначен для защиты однофазных цепей переменного тока от перегрузок и коротких замыканий. Он используется в промышленных электроустановках, где требуется надёжная защита оборудования: станков, конвейеров, освещения, систем управления. Подходит для установки в силовые и распределительные шкафы с напряжением до 230 В.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы, трансформаторы)
• Номинальное напряжение: 230 В ~ (до 400 В между фазами в трёхфазной сети)
• Номинальная отключающая способность: 16 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Количество полюсов: 1 - управление одной фазой
• Сечение проводника: 1,5–35 мм2 - допустимый диапазон для подключения медных жил
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Номинальное напряжение изоляции: 500 В - максимальное напряжение, которое может выдерживать изоляция без пробоя
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Рабочая температура: –25…+70 C - работает в условиях холодных помещений и нагреваемых шкафах
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в закрытых помещениях
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее энергии КЗ, передаваемую в сеть
• Количество модулей: 1 - занимает один стандартный модуль на DIN-рейке (17,5 мм)
• Глубина монтажа: 44 мм - требует минимального свободного пространства внутри шкафа
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 409111 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхнюю часть рейки, затем нажать нижнюю часть до характерного щелчка. Снятие выполняется путём оттягивания фиксатора с помощью плоской отвёртки. Подключение проводов - через винтовые зажимы. Необходимо затягивать винты моментом, достаточным для плотного контакта, но без перегрузки - повреждение клеммы возможно при чрезмерном усилии. Рекомендуется использовать провода сечением 1,5–4 мм2 для типичных нагрузок; большие сечения (до 35 мм2) применяются при подключении мощных устройств или вводных линий.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409111 соответствует стандартам МЭК 60898-1 (для домашних и аналогичных применений) и МЭК 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск возгорания. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешней среды - поэтому выключатель устанавливается исключительно во внутренние шкафы. Напряжение изоляции 500 В гарантирует безопасность даже при кратковременных перенапряжениях.

Преимущества

• Компактный 1-модульный формат экономит место в щите
• Надёжная защёлка на DIN-рейке обеспечивает прочное крепление без дополнительных крепёжных элементов
• Характеристика “C” хорошо сочетается с типичными промышленными нагрузками - меньше ложных срабатываний при пуске двигателей
• Высокая отключающая способность (16 кА) обеспечивает защиту даже в местах с высокой токовой составляющей КЗ
• Широкий диапазон рабочих температур позволяет использовать в неотапливаемых помещениях

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP20 не защищает от влаги и пыли
• Подходит только для переменного тока - нельзя использовать в цепях постоянного тока
• Ограничен по току: 6 А недостаточно для мощных потребителей (электрокотлы, сплит-системы >1,5 кВт); для них нужен выключатель с более высоким номиналом
• Не имеет функции дифференциальной защиты - для защиты человека от поражения током требуется дополнительно устанавливать УЗО
• Не рекомендуется для цепей с частыми пусками (более 10 раз в час) - это сокращает срок службы контактов

Примеры использования

• Защита группы розеток в цеху на производстве
• Отдельная защита одного станка с асинхронным двигателем
• Коммутирование освещения в складском помещении
• Щитовая защита для контрольных цепей 230 В
• Дополнительный автомат в распределительном щите после основного вводного автомата

Практические советы

• Выбирая автомат Legrand DX3 409111, проверьте соответствие номинала тока нагрузке: суммарная мощность подключённых устройств не должна превышать 1,3–1,4 кВт (при 230 В)
• При подключении многожильных проводов используйте наконечники - это предотвратит ослабление контакта со временем
• Не устанавливайте несколько автоматов рядом без воздушного зазора - при аварийном нагреве возможен перегрев соседних устройств
• Для сложных объектов рекомендуется делать схему распределения: каждый автомат должен иметь свою четко обозначенную группу нагрузок
• Проверяйте состояние контактов и механизма каждые 2–3 года - особенно в условиях повышенной запылённости или вибраций
