Выключатель автоматический модульный 2п C 25А 16кА DX3 10000 2мод. 230/400В Leg 409204 Legrand

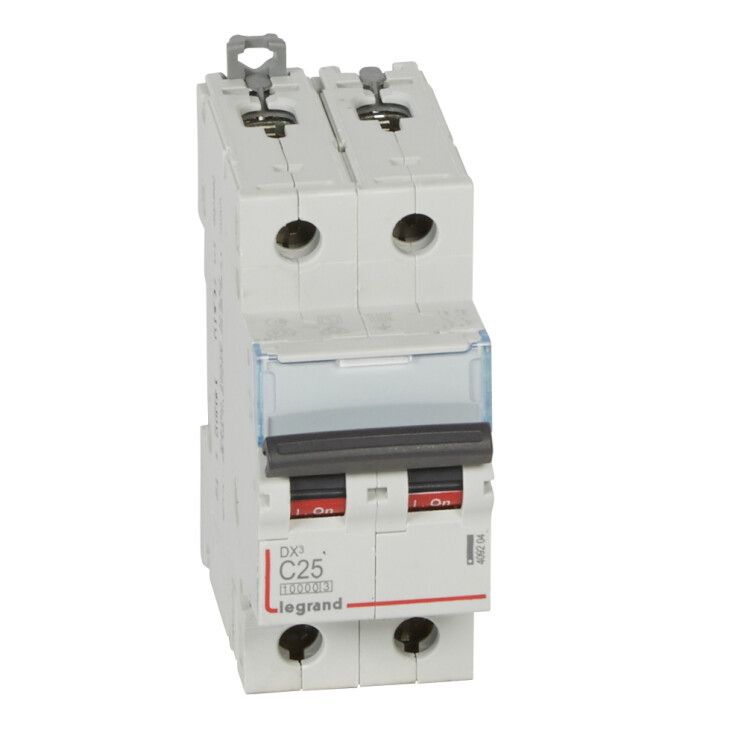

Автоматический выключатель Legrand DX3 409204 — двухполюсный коммутационный аппарат на 25 А с характеристикой срабатывания C и отключающей способностью до 16 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство устанавливается на DIN-рейку и соответствует требованиям международных стандартов.

Назначение и область применения

Автоматический выключатель Legrand DX3 409204 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения — например, для защиты двигателей, станков, конвейеров, освещения и другого оборудования, работающего от сети 400 В. Устройство обеспечивает надёжное отключение при аварийных ситуациях, предотвращая повреждение проводки и оборудования.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 2 — защищает две фазы одновременно; подходит для трёхфазных сетей при использовании в паре с другими автоматами;
• Отключающая способность: 16 кА — способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током, например, двигатели, люминесцентные светильники;
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) — рассчитан на использование в сетях 230/400 В;
• Частота: 50–60 Гц — совместим с сетями России и Европы;
• Степень защиты: IP20 — защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды — требует установки внутри щита;
• Поперечное сечение проводников: 1,5–35 мм² — можно подключать медные жилы любого стандарта в этом диапазоне;
• Количество модулей DIN: 2 — занимает два стандартных модуля шириной 17,5 мм каждый;
• Глубина монтажа: 44 мм — минимальное расстояние от лицевой панели шкафа до задней стенки;
• Рабочая температура: от –25 °C до +70 °C — допустимо применение в неотапливаемых помещениях;
• Климатическое исполнение: УХЛ4 — предназначен для работы в условиях умеренного и холодного климата с повышенной влажностью;
• Класс токоограничения: 3 — высокая скорость отключения, снижающая энергию КЗ, что увеличивает срок службы подключённого оборудования;
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения, такие как грозовые импульсы;
• Стандарты: МЭК 60898-1 / МЭК 60947-2 — соответствие международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Автоматический выключатель Legrand DX3 409204 устанавливается на стандартную DIN-рейку типа TS35. Для фиксации используется защёлка на задней части корпуса — достаточно приложить устройство к рейке и слегка надавить до характерного щелчка. Для демонтажа отверткой оттягивают защёлку через специальное углубление. Подключение проводов выполняется к винтовым зажимам — рекомендуется использовать наконечники для многожильных проводов. Обязательно соблюдайте момент затяжки — слишком сильное или слабое закручивание может вызвать нагрев или плохой контакт.

Безопасность и стандарты

Выключатель Legrand DX3 409204 соответствует требованиям МЭК 60898-1 (для домашних и аналогичных установок) и МЭК 60947-2 (для промышленного оборудования). Это гарантирует точность срабатывания, долговечность и безопасность при работе в условиях перегрузок и коротких замыканий. Класс токоограничения 3 обеспечивает быстрое прекращение тока КЗ, снижая риск возгорания. Устройство имеет сертификаты соответствия, подтверждающие его безопасность для эксплуатации в промышленных объектах.

Преимущества

• Высокая отключающая способность (16 кА) — подходит для мощных промышленных сетей;
• Характеристика C — идеально сочетается с типичными промышленными нагрузками (электромоторы, насосы);
• Широкий диапазон рабочих температур — работает даже в неотапливаемых цехах;
• Поддержка проводов до 35 мм² — удобно для крупных силовых кабелей;
• Надёжная защёлка на DIN-рейке — простой и быстрый монтаж и обслуживание;
• Соответствие двум международным стандартам — повышает доверие при проверках и аудите.

Ограничения применения

• Не предназначен для установки вне электрошкафа — степень защиты IP20 исключает работу в открытых или влажных местах;
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели без частотного регулирования) — возможны ложные срабатывания;
• Не имеет функции дифференциальной защиты — для защиты от утечек тока требуется дополнительно устанавливать УЗО;
• Не рекомендован для частого ручного включения/выключения — предназначен для аварийного отключения, а не для оперативного управления;
• Не совместим с системами DC — работает только с переменным током.

Примеры использования

• Защита трехфазного станка с асинхронным двигателем 11 кВт;
• Отключение питания конвейерной линии при перегрузке;
• Щитовая защита группы осветительных приборов в производственном помещении;
• Комбинированная защита в распределительном щите вместе с УЗО и другим автоматами;
• Фазовый контроль в системах с двумя фазами (например, 2×230 В в трёхфазной сети).

Практические советы

• Выбирая автомат Legrand DX3 409204, убедитесь, что суммарная нагрузка цепи не превышает 25 А — лучше иметь запас в 15–20 %;
• При подключении многожильных проводов используйте наконечники НШВИ — это повысит надёжность соединения;
• Не устанавливайте рядом с источниками тепла — перегрев может снизить чувствительность теплового расцепителя;
• Проверьте глубину монтажа (44 мм) перед сборкой шкафа — недостаточно места может помешать закрыванию крышки;
• Для сервисного обслуживания всегда отключайте питание — хотя механизм имеет видимое размыкание, он не является разъединителем по нормам безопасности;
• Если требуется защита от утечек тока — обязательно добавьте УЗО после этого автомата, так как DX3 не имеет встроенной дифзащиты.
