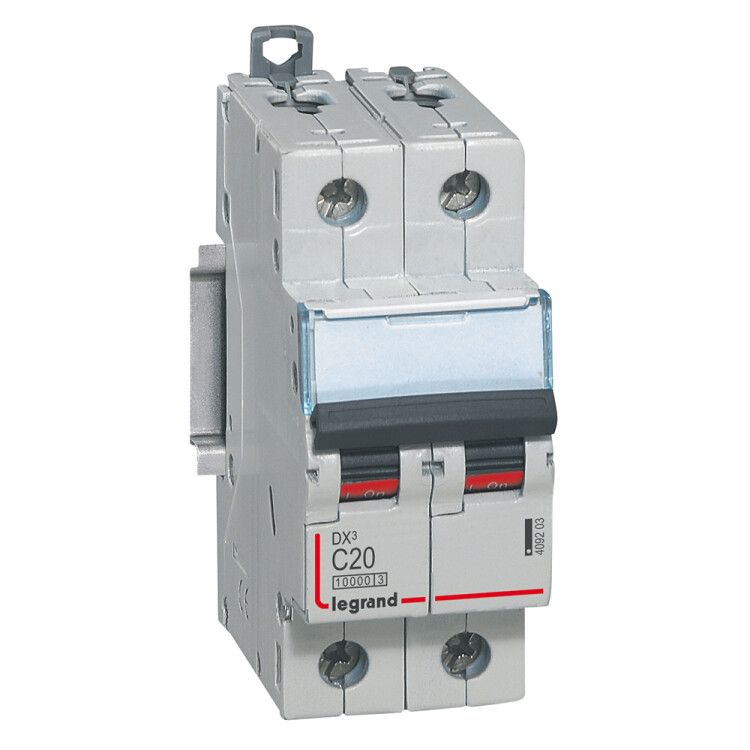

Выключатель автоматический модульный 2п C 20А 16кА DX3 10000 2мод. 230/400В Leg 409203 Legrand

Автоматический выключатель Legrand DX3 409203 - двухполюсный коммутационный аппарат с номинальным током 20 А и отключающей способностью до 16 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство устанавливается на DIN-рейку, рассчитано на работу в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 409203 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - например, для защиты силовых линий, оборудования на станках, конвейерах, щитовых распределений и других объектов, где требуется надёжная и быстрая отсечка аварийного тока.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 2 - защищает две фазы одновременно, подходит для трёхфазных сетей с заземлением или однофазных нагрузок с нулём;
• Номинальная отключающая способность: 16 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, двигатели, освещение, насосы;
• Номинальное напряжение: 400 В (до 500 В изоляции) - работает в сетях 230/400 В переменного тока частотой 50–60 Гц;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытых шкафов;
• Поперечное сечение проводов: 1,5–35 мм2 - совместим с медными жилами от маломощных сигналов до мощных силовых кабелей;
• Количество модулей DIN: 2 - занимает два стандартных модуля (17,5 мм каждый);
• Рабочая температура: от –25 C до +70 C - допустимо использование в неотапливаемых помещениях, на улице под защитой;
• Климатическое исполнение: УХЛ4 - предназначен для умеренного и холодного климата с возможностью работы при высокой влажности;
• Класс токоограничения: 3 - обеспечивает снижение энергии КЗ, что повышает срок службы подключённого оборудования;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Глубина монтажа: 44 мм - минимальный зазор для установки в шкафу.

Совместимость и монтаж

Выключатель Legrand DX3 409203 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить верхнюю часть устройства на рейку и зафиксировать нижнюю защёлку - она самоблокируется. Для демонтажа отведите защёлку отверткой, вставленной в её петлю. Подключение проводов выполняется через винтовые клеммы: затягивать необходимо равномерно, без перекоса, чтобы избежать нагрева. Обязательно проверьте соответствие сечения провода (1,5–35 мм2) перед подключением.

Безопасность и стандарты

Автомат соответствует международным стандартам IEC 60898-1 и IEC 60947-2, которые регламентируют требования к коммутационным аппаратам для бытового и промышленного использования. Категория перенапряжения 0 указывает, что устройство не предназначено для установки в местах с высокими переходными процессами (например, рядом с крупными двигателями без дополнительной защиты). Степень загрязнения 2 означает, что применение допускается в помещениях с умеренной запылённостью и отсутствием проводящей пыли.

Преимущества

• Высокая отключающая способность (16 кА) обеспечивает безопасность даже при серьёзных авариях;
• Характеристика “C” хорошо сочетается с типичными промышленными нагрузками - не даёт ложных срабатываний при пуске двигателей;
• Класс токоограничения 3 снижает термические и электромагнитные воздействия на оборудование после КЗ;
• Широкий диапазон рабочих температур делает его пригодным для использования в сложных климатических условиях;
• Фиксация на DIN-рейке с двойной защёлкой гарантирует прочное крепление даже при вибрациях.

Ограничения применения

• Не предназначен для установки вне закрытых электрошкафов - степень защиты IP20 исключает эксплуатацию на открытом воздухе или в сырых местах без оболочки;
• Не рекомендован для цепей с очень высоким пусковым током (например, большие асинхронные двигатели без мягкого пуска) - лучше использовать характеристику D;
• Не подходит для постоянной работы при температуре выше +70 C - необходима принудительная вентиляция или охлаждение шкафа;
• Не имеет функции дистанционного управления или сигнализации - для этих задач нужны дополнительные модули (не входят в базовую комплектацию).

Примеры использования

• Защита питания станков ЧПУ с асинхронными двигателями;
• Распределительный щит на производстве с групповой защитой нескольких потребителей;
• Щитовая в цеху с конвейерной линией и насосами;
• Подключение группы светильников в помещении с высокой влажностью (при условии размещения в закрытом шкафу).

Практические советы

• Выбирая автомат Legrand DX3 409203, убедитесь, что ваша сеть имеет достаточную отключающую способность - если КЗ может достигать 20 кА, этот аппарат не подойдёт;
• При монтаже используйте калиброванный ключ для затяжки клемм - переусилие повредит пластик, недостаточное - вызовет нагрев;
• Для многожильных проводов используйте наконечники - они предотвращают ослабление соединения;
• Обозначьте автомат на шкафу: “Фаза A”, “Фаза B” - так проще диагностировать отказы;
• Проверяйте температуру корпуса при первом включении - если он сильно греется, возможно, нарушен контакт или завышен ток нагрузки.
