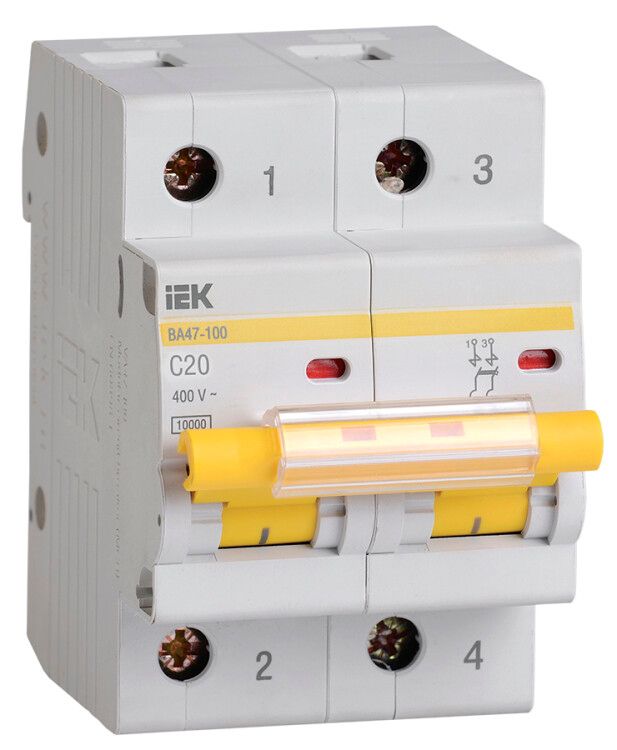

Выключатель автоматический двухполюсный ВА47-100 2Р 20А 10кА х-ка C KARAT | MVA40-2-020-C IEK

Автоматический выключатель ВА47-100 от IEK - двухполюсное устройство на 20 А с характеристикой C и отключающей способностью 10 кА, предназначенное для надёжной защиты электрических цепей с активной и индуктивной нагрузкой. Устройство устанавливается на DIN-рейку и подходит для бытовых и промышленных распределительных щитов.

Назначение и область применения

Выключатель автоматический ВА47-100 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для защиты групповых и распределительных линий с активными нагрузками (например, освещение, нагреватели) и индуктивными (электродвигатели, трансформаторы). Часто используется во вводно-распределительных устройствах жилых домов, офисов, производственных помещений и объектов коммерческой недвижимости.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Частота: 50 Гц
• Способ монтажа: на DIN-рейку шириной 17,5 мм
• Модульная ширина: 3 модуля (54 мм)
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая тепловую нагрузку на провода
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, не предназначено для работы в условиях влаги или пыли
• Гарантийный срок: 10 лет (120 месяцев)

Совместимость и монтаж

Выключатель ВА47-100 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтируется в щитовые корпуса с достаточным свободным местом - занимает три модуля. Для подключения используются зажимы с винтами M4; рекомендуемый момент затяжки - 0,8 Нм. Не требует специальных инструментов, но важно соблюдать полярность при подключении фазы и нуля. Совместим с другими аппаратами серии KARAT от IEK, что позволяет легко формировать однотипные группы защиты.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60898-1 и российскому ГОСТ Р 50345. Класс токоограничения 3 повышает безопасность при аварийных режимах, предотвращая перегрев кабеля. Конструкция исключает случайное прикосновение к токоведущим частям при установленном лицевом элементе. Применение в помещениях с нормальной влажностью и отсутствием агрессивных сред.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает надёжную работу даже при значительных токах КЗ
• Характеристика C оптимальна для типичных бытовых и промышленных нагрузок
• Класс 3 токоограничения снижает риск возгорания из-за высоких импульсных токов
• Долгий гарантийный срок (10 лет) подтверждает качество сборки и материалов
• Совместимость с серией KARAT - удобно комплектовать щиты единым решением

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не подходит для нагрузок с очень высокими пусковыми токами (например, крупные асинхронные двигатели); для них требуется характеристика D
• Не предназначен для постоянной работы при температуре выше +40 C или ниже −25 C
• Не рассчитан на управление вручную при наличии напряжения - только для защиты, не для частого включения/выключения

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита контура освещения с люминесцентными и светодиодными светильниками
• Защита насосов, вентиляторов, компрессоров мощностью до 3–4 кВт
• Групповой автомат в распределительном щите многоквартирного дома

Практические советы

• Выбирая ВА47-100, проверьте, чтобы посадочный диаметр кабеля соответствовал зажимам - максимальный допустимый диаметр медного провода - 16 мм2
• При установке в щиток оставляйте минимум 10 мм свободного места вокруг аппарата для теплоотвода
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока, только от перегрузок и КЗ
• Для оборудования с высоким пусковым током (более 5–7×Iн) лучше выбрать характеристику D
• Проверяйте соответствие артикула mva40-2-020-c при заказе - именно так обозначается эта модель в каталогах IEK
