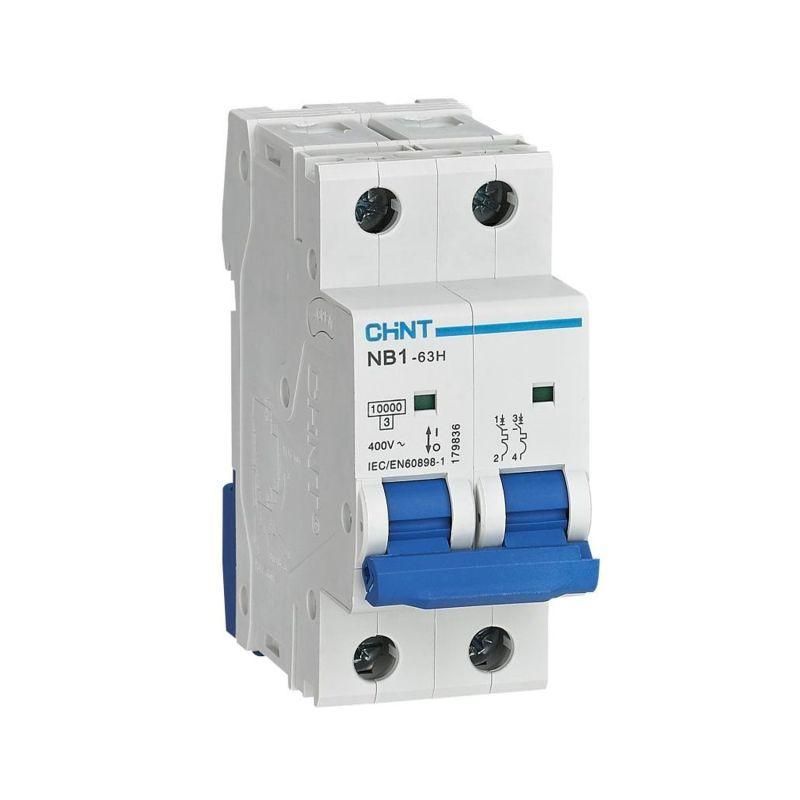

Выключатель автоматический двухполюсный NB1-63H 2P 20A 10кА х-ка C (R) | 179828 CHINT

Автоматический выключатель NB1-63H - двухполюсный модульный аппарат с номинальным током 20 А и отключающей способностью 10 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным стандартам.

Назначение и область применения

Выключатель NB1-63H используется для защиты однофазных цепей переменного тока с напряжением до 400 В. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется защита оборудования от перегрузок и КЗ - например, для групп розеток, светильников, тепловых приборов и маломощных двигателей.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Количество полюсов: 2 - одновременно отключает фазу и ноль
• Отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимален для смешанных нагрузок (свет, розетки, небольшие двигатели)
• Тип напряжения: AC - работает только в сетях переменного тока
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Степень защиты: IP20 - защищен от доступа пальцев и твердых предметов, но не от воды и пыли
• Импульсное напряжение: 4 кВ - устойчив к кратковременным высоковольтным импульсам
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях
• Частота: 50/60 Гц - совместим со всеми стандартными сетями
• Возможность доп. комплектации: да - можно установить дополнительные модули (контакты, расцепители)

Совместимость и монтаж

Выключатель NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 25 мм2 (медные) или 16 мм2 (алюминиевые). Разъемы поддерживают типы подключения: PIN (зажимной) и FORK (вилочные наконечники). Устройство совместимо с другими модулями серии NB1-63, что позволяет собирать комбинированные щиты. Ширина 2 модуля требует свободного места в распределительном щите.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию КЗ, защищая проводку и оборудование. Категория применения A означает, что он рассчитан на обычные бытовые и аналогичные промышленные условия. Механическая износостойкость - 20 000 циклов включения/выключения, электрическая - 10 000 циклов.

Преимущества

• Удобная индикация: окно показывает состояние контакта - “I” (включен), “O” (отключен)
• Гибкость комплектации: возможность установки вспомогательных контактов XF9, сигнальных XF9J, расцепителей S9/V9
• Надежное механическое исполнение: прочный корпус, устойчив к вибрациям и перепадам температур
• Совместимость с продукцией других производителей: габариты стандартизированы, легко заменяется на аналоги

Ограничения применения

• Не применяется в условиях повышенной влажности, запыленности или на улице - степень защиты IP20 не обеспечивает защиту от жидкости
• Не подходит для частых включений (более 10 раз в день) - не является контактором
• Не рекомендован для защиты мощных двигателей с высоким пусковым током - лучше использовать характеристику D
• Только для переменного тока - нельзя применять в цепях постоянного тока

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита кондиционера или бойлера
• Линии питания насосов, вентиляторов, малых станков
• Объекты с ограниченным бюджетом, где нужна базовая, но надежная защита

Практические советы

• Выбирая автомат, проверьте посадочный диаметр кабеля - он должен подходить под зажимы устройства (до 25 мм2 медный)
• Для систем с высокой вероятностью ложных срабатываний (например, с холодильниками) убедитесь, что характеристика C подходит - если есть частые ложные отключения, рассмотрите вариант с характеристикой D
• При сборке щита используйте перемычки с правильным сечением - они должны выдерживать ток 20 А
• Если нужна удаленная сигнализация сработки - выбирайте модель с опциональным контактом XF9J
• Не закрывайте выключатель в герметичных коробках - необходима вентиляция для теплоотвода
