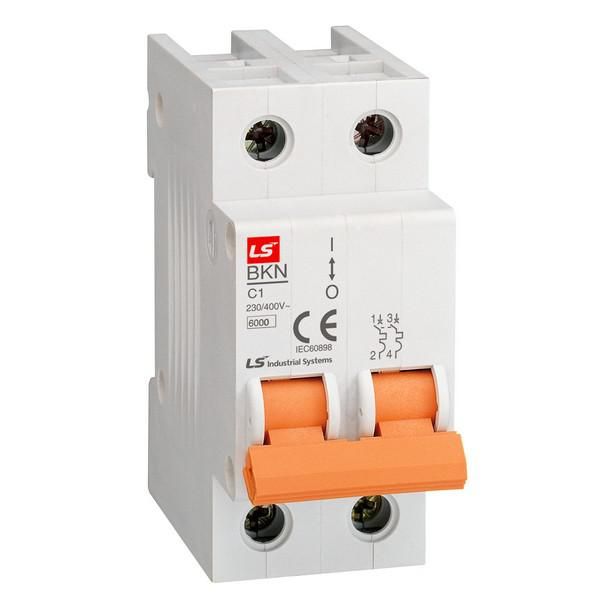

Автоматический выключатель BKN 2P C20A | 061205378B Lsis

Автоматический выключатель модульный 2 полюса C 20 А 6 кА от LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат легко устанавливается на DIN-рейку и подходит для бытовых и промышленных сетей переменного тока напряжением до 380 В.

Назначение и область применения

Автоматический выключатель модульный 2 полюса C 20 А 6 кА защищает одновременно два провода фазы в однофазной сети или одну из двух фаз в трёхфазной системе. Он применяется в щитках жилых домов, офисов, мастерских и на производстве - например, для защиты групп розеток, освещения, насосов или маломощного оборудования.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживает автомат без срабатывания;
• Количество полюсов: 2 - коммутируются две фазы или одна фаза с нулём;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 Ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, компрессоры;
• Напряжение: 380 В - рассчитан на работу в сетях до этого значения;
• Род тока: переменный (AC) - не постоянным током;
• Монтаж: на DIN-рейку шириной 35 мм - совместим со всеми стандартными щитками;
• Число модулей DIN: 2 - занимает два стандартных модуля в распределительном щите;
• Степень защиты IP20 - предохраняет от контакта с пальцами, но не защищён от пыли и воды;
• Рабочий температурный диапазон: от –5 C до +40 C - не рекомендован для установки вне помещений или в необогреваемых зданиях зимой.

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса C 20 А 6 кА устанавливается на стандартную DIN-рейку. Подключение осуществляется через верхние и нижние клеммы - важно соблюдать полярность при подводе питания сверху. Кабель сечением 0,5–25 мм2 (медный) надёжно зажимается в клеммах. Для правильной работы необходимо обеспечить плотный контакт и не затягивать клеммы слишком сильно - это повредит пластиковые детали.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2. Конструкция исключает случайное прикосновение к токоведущим частям благодаря корпусу с классом защиты IP20. Автомат имеет механический указатель положения (ON/OFF) и кнопку тестирования функции электромагнитного расцепления.

Преимущества

• Высокая отключающая способность (6 кА) позволяет использовать устройство даже в местах с высокими токами КЗ - например, рядом с силовым трансформатором;
• Характеристика “C” хорошо сочетается с типичными бытовыми и полупромышленными нагрузками, снижая риск ложных срабатываний при запуске двигателей;
• Компактный формат (2 модуля) экономит место в щитке;
• Надёжные тепловой и электромагнитный расцепители обеспечивают двойную защиту - от длительной перегрузки и внезапного КЗ.

Ограничения применения

• Не предназначена для постоянного использования при температурах ниже –5 C - возможны отказы в работе;
• Защита IP20 не допускает установку во влажных помещениях, на улице или в условиях повышенной запылённости;
• Подходит только для переменного тока - нельзя применять в DC-системах (например, солнечные батареи);
• Не является УЗО - не защищает от утечек тока на землю, требует параллельной установки устройства дифференциального тока при необходимости.

Примеры использования

• Групповая защита розеток в квартире или офисе;
• Щиток на этаже многоквартирного дома для нескольких комнат;
• Цепь управления насосом в системе водоснабжения;
• Линии питания конвейера, воздушного компрессора или точечной сварки с умеренной пусковой нагрузкой.

Практические советы

• Выбирая автоматический выключатель модульный 2 полюса C 20 А 6 кА, проверьте суммарную мощность подключаемых приборов - она не должна превышать 4,4 кВт (при 220 В) или 13,2 кВт (при 380 В);
• Если в цепи есть двигатель с высоким пусковым током (более 5×Iн), лучше выбрать характеристику D вместо C;
• При сборке щита используйте перемычки того же производителя - LS Electric / LSIS - чтобы гарантировать совместимость и долговечность;
• Обязательно пометьте автомат в щитке: так проще найти проблемную цепь при аварии.
