Выключатель автоматический модульный 3п C 10А 16кА DX3 10000 3мод. 400В Leg 409252 Legrand

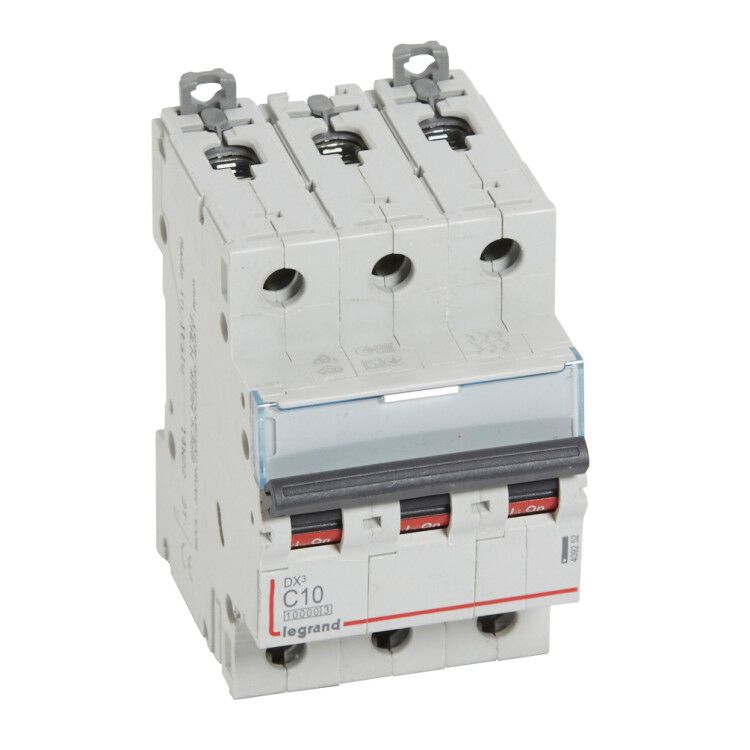

Автоматический выключатель Legrand DX3 409252 - трёхполюсный коммутационный аппарат с номинальным током 10 А и отключающей способностью до 16 кА, предназначенный для защиты промышленных электросетей переменного тока на 400 В. Устройство устанавливается на DIN-рейку и обеспечивает надёжную защиту от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель Legrand DX3 409252 используется для защиты электрических цепей в промышленных установках. Он выполняет три функции: вручную включает и отключает нагрузку, длительно проводит рабочий ток и автоматически отключает цепь при аварийных ситуациях - перегрузке или коротком замыкании. Подходит для защиты силовых цепей оборудования: станков, насосов, конвейеров, систем вентиляции и других устройств, работающих в условиях повышенной нагрузки.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазные сети 400 В, частотой 50–60 Гц
• Номинальная отключающая способность: 16 кА - способен безопасно отключить ток короткого замыкания до 16 тысяч ампер
• Характеристика срабатывания: C - оптимальна для нагрузок с высоким пусковым током (электродвигатели, трансформаторы)
• Сечение подключаемых проводов: 1,5 – 35 мм2 - совместим с медными жилами любого распространённого сечения
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Класс токоограничения: 3 - быстро ограничивает энергию КЗ, снижая риск повреждений в цепи
• Рабочая температура: от -25C до +70C - работает в широком температурном диапазоне, включая неотапливаемые помещения
• Климатическое исполнение: УХЛ4 - предназначен для эксплуатации в умеренном и холодном климате с возможностью конденсации влаги
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке
• Глубина монтажа: 44 мм - требует минимального свободного пространства за рейкой
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Стандарты: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 409252 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать его защёлкой - для демонтажа отведите её отверткой через специальное отверстие. Подключение проводов осуществляется через винтовые клеммы, расположенные сверху. Рекомендуется использовать инструмент для затяжки момента 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить клемму. Устройство совместимо со всеми элементами серии DX3: дополнительными контактами, блокировками и сигнализаторами положения, если они предусмотрены заказом.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409252 соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленных установок). Его класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск возгорания. Конструкция исключает случайный доступ к токоведущим частям благодаря IP20 и закрытому корпусу. Устройство прошло тестирование на ударную прочность, термическую стойкость и долговечность механизмов.

Преимущества

• Высокая отключающая способность (16 кА) - подходит для мощных промышленных объектов
• Характеристика “C” - идеально для двигателей и другого оборудования с высокими пусковыми токами
• Удобная фиксация на DIN-рейке - быстрая установка и замена без инструментов
• Широкий диапазон сечений проводов - не требует переходников или адаптеров
• Подтверждённая надёжность бренда Legrand - проверенная серия DX3 в промышленной практике

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - степень защиты IP20 недостаточна
• Не рекомендуется для установки в местах с постоянным воздействием воды, пыли или химических паров
• Не подходит для однофазных сетей 230 В без изменения схемы подключения - требуется трёхполюсное использование
• Не имеет встроенной дистанционной командной кнопки - управление только ручное
• Не допускается установка в условиях температуры ниже -25C без предварительного прогрева устройства

Примеры использования

• Защита трёхфазного двигателя 4 кВт на производственном участке
• Распределительный щит станции водоснабжения с насосами
• Щит управления конвейерной линией в пищевой промышленности
• Вводной автомат в распределительном шкафу цеха с несколькими потребителями

Практические советы

• Выбирая автомат Legrand DX3 409252, убедитесь, что ваша сеть действительно трёхфазная 400 В - неверное напряжение вызовет отказ
• При подключении используйте наконечники на проводах сечением менее 6 мм2 - это повысит надёжность контакта
• Не устанавливайте рядом с источниками тепла выше +70C - перегрев снизит срок службы механизма
• Проверьте соответствие номинального тока нагрузки: 10 А - это максимум, лучше оставить запас 15–20%
• Для обслуживания всегда отключайте питание перед работой - даже при выключенном автоматах есть опасность на входе
• Если нужна сигнализация состояния - выбирайте модель с дополнительным контактом, совместимый с другими элементами серии DX3
