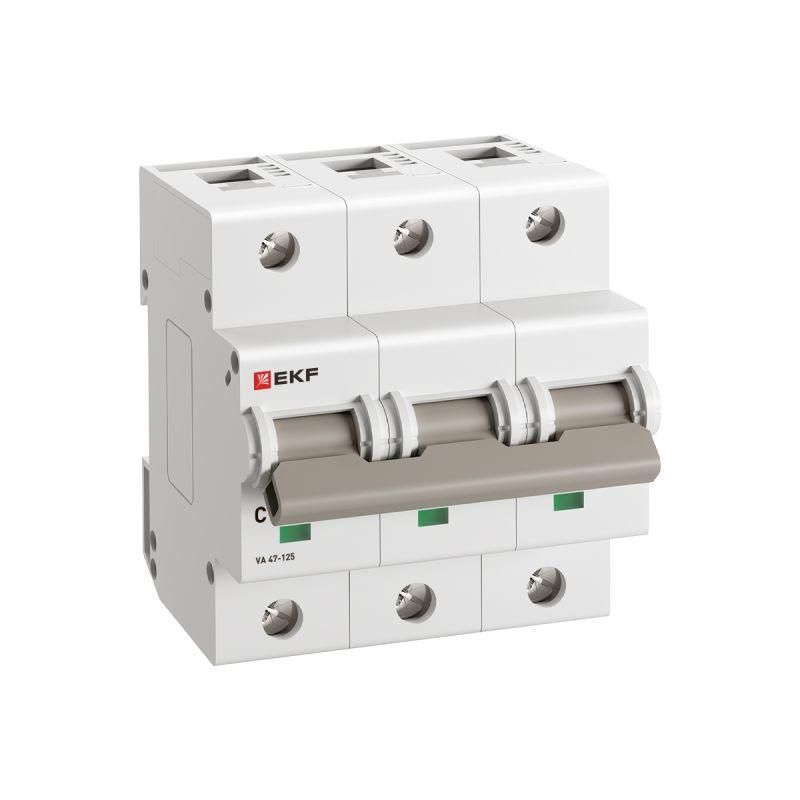

Автоматический выключатель ВА 47-125 3P 10А (C) 15кА PROXIMA EKF - mcb47125-3-10C

Автоматический выключатель ВА 47-125 3P 10А (C) 15кА PROXIMA EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектах, где требуется надежная защита трехфазных нагрузок. Бренд EKF и артикул mcb47125-3-10c указывают на принадлежность к серии PROXIMA, известной повышенной коммутационной способностью.

Назначение и область применения

Автоматический выключатель ВА 47-125 3P 10А (C) 15кА PROXIMA EKF защищает трёхфазные цепи переменного тока с номинальным напряжением до 400 В. Он применяется там, где есть риск возникновения кратковременных больших токов - например, при запуске двигателей, насосов, компрессоров или других устройств с высоким пусковым током. Подходит для монтажа в щитах управления, распределительных пунктах, на производстве и в коммерческих зданиях.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Количество полюсов: 3 - защита всех трёх фаз одновременно.
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала; оптимален для нагрузок с умеренным пуском (электродвигатели, освещение, бытовые приборы).
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 тысяч ампер.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения выше рабочего.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к сетевым импульсам (например, от молний или коммутаций).
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран мира.
• Сечение провода: 1–35 мм2 - позволяет подключать медные и алюминиевые провода от тонких до мощных.
• Степень защиты IP20: защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм; не предназначена для работы во влажной среде или на улице.
• Ширина: 4,5 модуля (9 мм × 4,5 = 40,5 мм) - занимает место в DIN-рейке, совместим со стандартными щитами.
• Глубина монтажа: 82 мм - требует достаточного внутреннего пространства в щите.
• Рабочий диапазон температур: от –25 C до +50 C - работает в холодных помещениях и нагреваемых щитах.
• Степень загрязнения 2: допустимо наличие неметаллической пыли и временной конденсации влаги - подходит для помещений с нормальными условиями эксплуатации.

Совместимость и монтаж

Автоматический выключатель ВА 47-125 3P 10А (C) 15кА PROXIMA EKF монтируется на стандартную DIN-рейку типа TS35. Клеммы рассчитаны на затяжку отверткой - рекомендуется использовать момент 0,8 Нм. Убедитесь, что провода зачищены на 8–10 мм, чтобы избежать плохого контакта. Все три полюса подключаются последовательно: вход - сверху, выход - снизу. Монтаж возможен в любом положении, но лучше вертикально - так обеспечивается лучшее теплоотведение. Не используйте с кабелями меньше 1 мм2 - они плохо фиксируются в клеммах.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для домашних и аналогичных применений. Конструкция обеспечивает двойной разрыв контактов и использование двух дугогасительных камер - это снижает риск возгорания при отключении токов короткого замыкания. Серебросодержащая контактная группа повышает долговечность и снижает нагрев при работе. Применение в условиях степени загрязнения 2 и IP20 делает его безопасным для использования внутри закрытых щитов, но не для открытых площадок или сырых помещений.

Преимущества

• Высокая отключающая способность (15 кА) позволяет заменить более крупные силовые автоматы в сложных системах.
• Двойная дугогасительная система увеличивает срок службы и снижает риск аварии при КЗ.
• Серебросодержащие контакты обеспечивают стабильную проводимость и минимальный нагрев даже при длительной нагрузке.
• Узкий профиль (4,5 модуля) экономит место в щите, особенно важен при плотной компоновке.
• Работает в широком температурном диапазоне - подходит для неотапливаемых помещений зимой.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от воды и пыли.
• Не подходит для цепей с очень высокими пусковыми токами (например, тяжелые станки с инерционной нагрузкой); для них нужна характеристика D.
• Имеет ограниченную емкость по току - 10 А не хватит для мощных тепловых приборов (электрокотлы, печи).
• Не рекомендован для частых операций включения/выключения - не является переключателем, а лишь средством защиты.
• Требует минимум 82 мм глубины в щите - не подойдет для узких или старых шкафов.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения.
• Щитовая защита группы розеток в мастерской с электроинструментом.
• Распределительный щит торгового центра - защита освещения и маломощных оборудования.
• Линия питания конвейера с несколькими двигателями по 1–2 кВт каждый.

Практические советы

• Перед установкой проверьте соответствие номинального тока (10 А) нагрузке - не превышайте 80% от номинала (8 А) для длительной работы.
• При сборке щита соблюдайте цветовую маркировку фаз: L1, L2, L3 - подключайте строго по схеме, не меняйте порядок.
• Если в щите много таких выключателей - оставляйте воздушный зазор между ними для лучшего охлаждения.
• Не используйте этот автомат для защиты однофазных цепей - он будет работать, но неэффективно расходуется материал и место.
• Проверяйте состояние контактов каждые 2–3 года - особенно при частых срабатываниях или в пыльных условиях.
