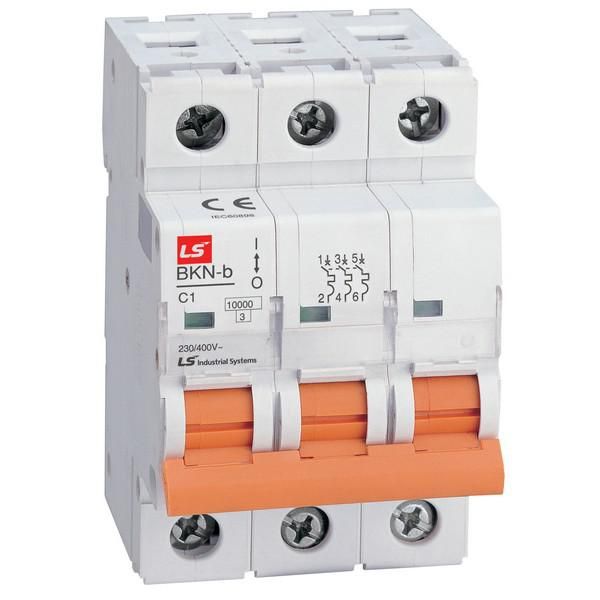

Автоматический выключатель BKN-b 3P C10A | 061302198B Lsis

Автоматический выключатель BKN-b - трёхполюсный защитный аппарат с номинальным током 10 А и отключающей способностью 10 кА, предназначен для надёжной защиты электрических цепей от перегрузок и коротких замыканий. Артикул 061302198b соответствует серии BKN-b от LS Electric, используется в распределительных щитах на DIN-рейке.

Назначение и область применения

Автоматический выключатель BKN-b защищает электрические сети от повреждений, вызванных перегрузками и короткими замыканиями. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Применяется в цепях переменного тока с частотой 50 Гц и напряжением до 400 В, а также в цепях постоянного тока. Часто используется для защиты групповых линий освещения, розеток, маломощных двигателей и оборудования на конвейерах.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 10 А
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, светильники, насосы)
• Отключающая способность: 10 кА - способен безопасно отключить цепь при максимальном токе КЗ до 10 тысяч ампер
• Номинальное напряжение: 400 В AC / DC
• Род тока: Переменный и постоянный (AC/DC)
• Тип расцепителя: Электромагнитный (для КЗ) и тепловой (для перегрузок)
• Ширина: 17.8 модулей (занимает 6 мест на DIN-рейке)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Глубина монтажа: 50 мм - требует достаточного места внутри шкафа
• Частота: 50 Гц
• Исполнение: Стационарное - не предназначен для перемещения или частого демонтажа
• Диапазон рабочих температур: от -5 до +40 C - не рекомендуется для холодных помещений ниже -5 C
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Коммутационная износостойкость: 8000 циклов - рассчитан на длительную работу при частых включениях

Совместимость и монтаж

Автоматический выключатель BKN-b устанавливается на стандартную DIN-рейку типа TS35. Ширина 17.8 модуля соответствует 6 стандартным модулям (по 3.5 мм каждый), что важно при планировании компактности щита. Для подключения используются зажимы, рассчитанные на кабель сечением до 25 мм2 - не используйте более толстые провода. Монтаж выполняется без инструментов: устройство фиксируется защёлкой на рейке. Убедитесь, что глубина шкафа минимум 50 мм - недостаток места затруднит закрывание крышки.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей низкого напряжения. Степень защиты IP20 обеспечивает базовую безопасность при работе в закрытых щитах. Наличие двух типов расцепителей гарантирует селективную защиту: тепловой реагирует на долговременную перегрузку, электромагнитный - на внезапные скачки тока.

Преимущества

• Универсальная характеристика «C» подходит для большинства бытовых и промышленных нагрузок без лишнего срабатывания
• Высокая коммутационная износостойкость - 8000 циклов делают устройство долговечным даже при частом управлении
• Поддержка работы как на переменном, так и на постоянном токе - расширяет возможности применения
• Фирменная сборка LS Electric обеспечивает точность параметров и надёжность контактов

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях
• Не подходит для температур ниже -5 C - возможны отказы расцепителей при низких температурах
• Не предназначен для защиты мощных двигателей с высоким пусковым током - лучше выбрать характеристику D
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется дополнительно установить УЗО

Примеры использования

• Защита группы розеток в офисе или квартире
• Щит управления конвейерной лентой с несколькими двигателями малой мощности
• Распределительный щит производственного участка с освещением и контрольными цепями
• Цепь питания насоса или вентилятора с умеренным пусковым током

Практические советы

• Выбирая автомат BKN-b, проверьте соответствие сечения кабеля - превышение 25 мм2 может привести к нагреву и выходу из строя
• При проектировании щита учтите ширину устройства - 17.8 модуля занимает больше места, чем обычный однополюсный автомат
• Для защиты людей от поражения током обязательно сочетайте этот автомат с УЗО
• Не устанавливайте в условиях повышенной влажности, сырости или на улице - IP20 не обеспечивает защиту от жидкостей
• Проверяйте маркировку перед монтажом: характеристика «C» подходит для смешанных нагрузок, но не для сварочных аппаратов или компрессоров - там нужна «D»
