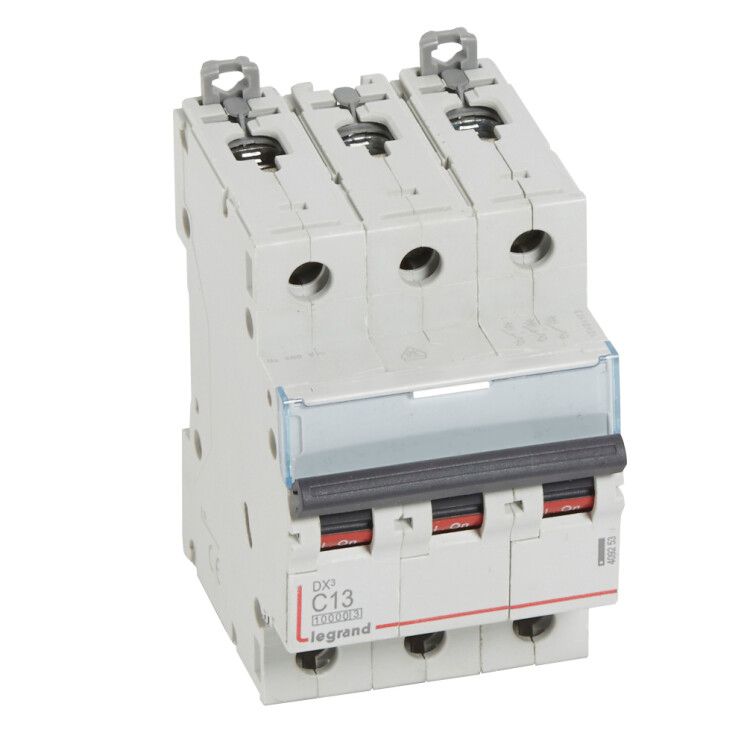

Выключатель автоматический модульный 3п C 13А 16кА DX3 10000 3мод. 400В Leg 409253 Legrand

Автоматический выключатель Legrand DX3 409253 — трёхполюсный коммутационный аппарат с номинальным током 13 А и отключающей способностью до 16 кА, предназначенный для защиты промышленных электросетей переменного тока. Устройство устанавливается на DIN-рейку, работает в широком диапазоне температур и соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand DX3 409253 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения — например, для защиты двигателей, станков, конвейеров, освещения и распределительных щитов. Подходит для установки в условиях повышенной влажности и колебаний температуры благодаря климатическому исполнению УХЛ4.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальный ток: 13 А
• Количество полюсов: 3
• Отключающая способность: 16 кА
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, двигатели, трансформаторы)
• Род тока: переменный, частотой 50–60 Гц
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Количество модулей: 3 (занимает 3 ширины стандартной DIN-рейки)
• Поперечное сечение подключаемых проводов: 1,5 – 35 мм²
• Рабочий температурный диапазон: от -25 °C до +70 °C
• Номинальное импульсное напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижающая энергию пробоя
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и незначительной влаги
• Глубина монтажа: 44 мм — требует минимального места внутри шкафа
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель Legrand DX3 409253 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно совместить защелку на корпусе с рейкой и зафиксировать её до характерного щелчка. Для демонтажа — слегка надавите отверткой на пластиковую защелку снизу, чтобы освободить устройство. Подключение проводов выполняется через винтовые зажимы — рекомендуется использовать наконечники для многожильных проводов. Устройство не имеет функции удалённого управления, но возможно подключение дополнительных аксессуаров (блокировки, сигнализации, расцепители), так как предусмотрена возможность дополнительной комплектации.

Безопасность и стандарты

Выключатель Legrand DX3 409253 соответствует требованиям международных стандартов IEC 60898-1 и IEC 60947-2, что гарантирует безопасность при работе в промышленных условиях. Класс токоограничения 3 обеспечивает быстрое гашение дуги при коротком замыкании, снижая риск повреждения оборудования. Конструкция исключает случайный доступ к токоведущим частям при установленном положении (IP20). Устройство рассчитано на работу в помещениях с уровнем загрязнения 2 — то есть без постоянного воздействия металлической пыли или химических паров.

Преимущества

• Высокая отключающая способность (16 кА) — надёжная защита даже при серьёзных аварийных режимах
• Широкий диапазон рабочих температур (-25…+70 °C) — подходит для холодных цехов и жарких помещений
• Поддержка проводов до 35 мм² — удобно для мощных нагрузок и больших сечений
• Фиксация на DIN-рейке с защёлкой — быстрая установка и замена без инструментов
• Совместимость с аксессуарами — можно доработать под нужды системы (сигнализация, дистанционное управление)

Ограничения применения

• Не предназначен для внешней установки — степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей с постоянным током — только для переменного тока 50–60 Гц
• Характеристика “C” не оптимальна для нагрузок с очень высокими пусковыми токами (например, крупные насосы или компрессоры); для них лучше выбрать характеристику D
• Не имеет встроенного дифференциального тока — для защиты от утечек требуется дополнительно устанавливать УЗО
• Не рекомендован для использования в местах с постоянными выбросами металлической пыли или агрессивных веществ — уровень загрязнения 2 ограничен

Примеры использования

• Защита трёхфазного электродвигателя 5,5 кВт на производстве
• Распределительный щит станочного участка с несколькими потребителями
• Щитовая автоматизации конвейерной линии
• Общий входной автомат в промышленном электрошкафе с питанием 380 В

Практические советы

• Выбирая автомат Legrand DX3 409253, проверьте соответствие номинала тока (13 А) нагрузке — не забудьте про коэффициент запаса на пусковые токи
• Для многожильных проводов используйте наконечники — это предотвратит ослабление контакта со временем
• При сборке щита учтите глубину монтажа (44 мм): место за рейкой должно быть свободным
• Если планируете подключение нескольких автоматов рядом — убедитесь, что ширина 3 модуля не вызывает перегрузки шины
• Для защиты от утечек тока обязательно добавьте УЗО перед этим автоматом — он сам не реагирует на токи утечки
• Не используйте устройство вне помещений или в сырых зонах — даже капли воды могут вызвать коррозию контактов
