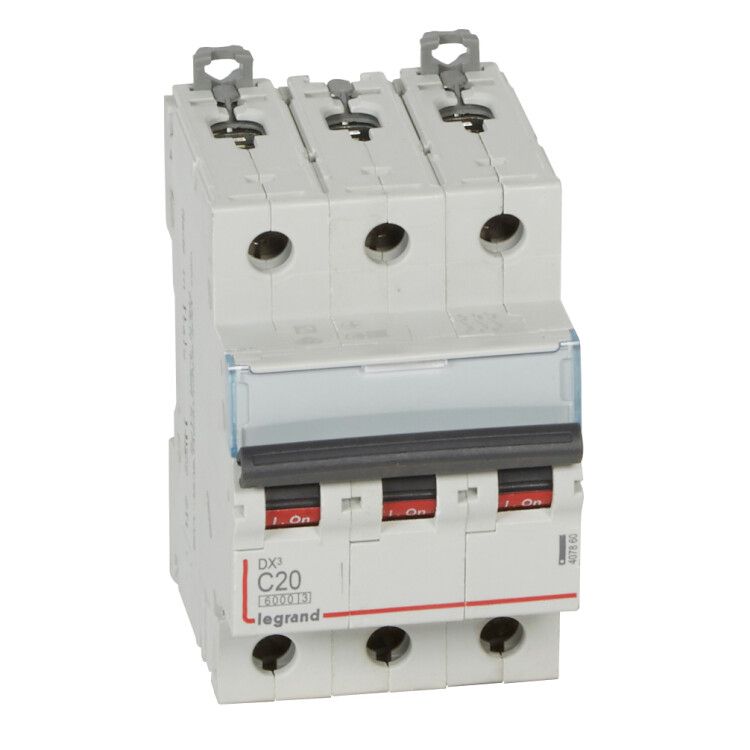

Выключатель автоматический модульный 3п C 20А 10кА DX3 6000 3мод. 400В Leg 407860 Legrand

Автоматический выключатель Legrand DX3 407860 - трёхполюсный коммутационный аппарат с номинальным током 20 А и характеристикой срабатывания C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока 400 В.

Назначение и область применения

Автоматический выключатель Legrand DX3 407860 используется для безопасного включения, отключения и защиты электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита трёхфазной сети 400 В. Подходит для защиты силового оборудования: двигателей, насосов, конвейеров, систем вентиляции и освещения.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальный ток: 20 А
• Количество полюсов: 3
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Тип тока: переменный (AC), частота 50–60 Гц
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +70 C, допустимо применение в неотапливаемых помещениях
• Ширина: 3 модуля (стандартная ширина одного модуля = 17,5 мм)
• Глубина монтажа: 44 мм - требует достаточного места внутри щита
• Сечение подключаемых проводов: 1,5–35 мм2 - совместим с медными и алюминиевыми жилами
• Нормативные требования: соответствует МЭК 60898-1 / IEC 60947-2
• Степень загрязнения: 2 - рассчитан на использование в условиях с умеренной запылённостью (обычные внутренние помещения)

Совместимость и монтаж

Автоматический выключатель Legrand DX3 407860 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать устройство защёлкой - для демонтажа отведите её вниз с помощью плоской отвёртки, вставленной в специальный паз. Подключение проводов выполняется через винтовые зажимы на входе и выходе каждого полюса. Рекомендуется использовать кольцевые наконечники для проводов сечением более 10 мм2 для повышения надёжности соединения. Устройство не имеет функции дистанционного управления или сигнализации - управление исключительно ручное.

Безопасность и стандарты

Выключатель Legrand DX3 407860 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного применения) и IEC 60947-2 (для промышленного). Обеспечивает класс токоограничения 3 - один из самых высоких уровней безопасности при коротких замыканиях. Конструкция предотвращает случайный доступ к токоведущим частям благодаря изолированному корпусу и степени защиты IP20. Работает в рамках заявленных условий: температура, влажность, степень загрязнения. Не предназначен для работы во взрывоопасных средах или на открытом воздухе.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает надёжную защиту даже в сетях с большими потенциальными токами КЗ
• Характеристика C оптимальна для защиты оборудования с пусковыми токами - меньше ложных срабатываний при запуске моторов
• Удобная система фиксации на DIN-рейке - быстрая установка и замена без инструментов
• Поддержка широкого диапазона сечений проводов (1,5–35 мм2) - гибкость при подключении
• Серия DX3 от Legrand - проверенная надёжность, совместимость с другими элементами щитовой арматуры того же бренда

Ограничения применения

• Не предназначен для использования вне помещений - IP20 не защищает от влаги и пыли
• Не подходит для постоянной работы при температурах ниже –25 C или выше +70 C
• Не имеет функций удалённого управления, аварийной сигнализации или дифференциальной защиты - для этих задач нужны другие устройства
• Не рекомендуется для защиты цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели) - лучше выбрать характеристику D
• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 5,5 кВт в промышленном оборудовании
• Распределительный щит торгового центра - защита групп освещения и розеток
• Щитовая на производстве - контроль питания конвейерной линии, насосов, вентиляторов
• Объекты с трёхфазным питанием: мастерские, склады, автосервисы

Практические советы

• При выборе автомата убедитесь, что номинальный ток (20 А) соответствует нагрузке - не стоит ставить меньший ток, чем требуется, чтобы избежать ложных отключений
• Проверьте глубину монтажа (44 мм): убедитесь, что в вашем щите хватает свободного пространства за рейкой
• Для проводов сечением больше 10 мм2 используйте наконечники - это повысит долговечность соединения и снизит риск нагрева
• При сборке щита соблюдайте цветовое соответствие фаз: L1, L2, L3 - не путайте полюсы
• Legrand DX3 407860 совместим с другим оборудованием серии DX3 - можно формировать единый щит с рубильниками, УЗО и реле
• Не ремонтируйте самостоятельно - при срабатывании или повреждении заменяйте полностью
