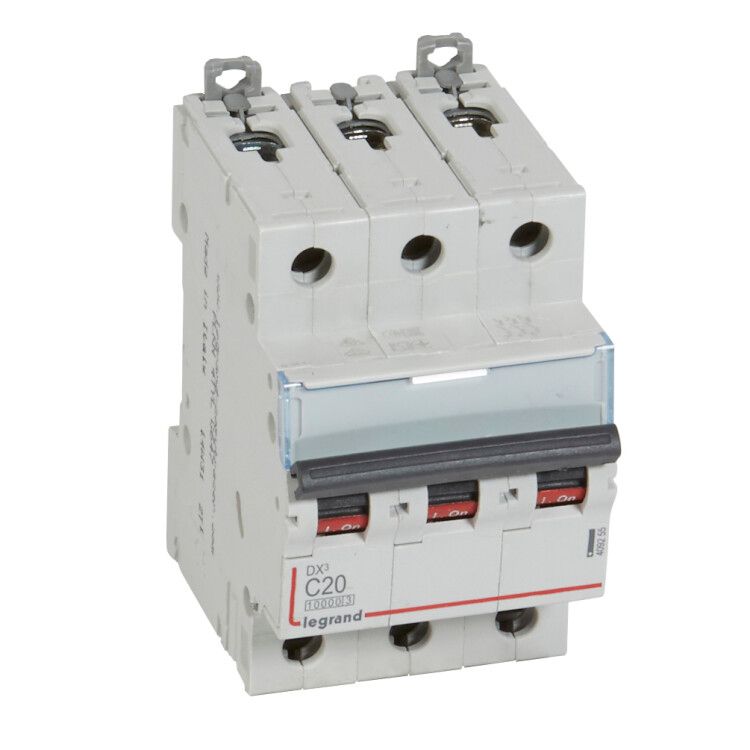

Выключатель автоматический модульный 3п C 20А 16кА DX3 10000 3мод. 400В Leg 409255 Legrand

Автоматический выключатель Legrand DX3 400В с номинальным током 20 А и характеристикой C предназначен для защиты трёхфазных электрических цепей в промышленных установках. Этот выключатель автоматический обеспечивает надёжную работу в условиях повышенной нагрузки и коротких замыканий до 16 кА.

Назначение и область применения

Выключатель автоматический Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - например, на станках, конвейерах, распределительных щитах и других объектах, где требуется стабильная работа трёхфазной сети 400 В. Устройство сочетает функции коммутации и защиты, позволяя вручную включать и отключать питание, а также автономно реагировать на опасные режимы работы.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 16 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, двигатели, насосы, освещение
• Номинальное напряжение: 400 В переменного тока (AC), частота 50–60 Гц
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным импульсам, например, от грозовых разрядов
• Класс токоограничения: 3 - быстрое ограничение тока КЗ, снижающее термические и электродинамические воздействия
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и твёрдым предметам >12 мм; не защищён от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +70 C, допустимо применение в неотапливаемых помещениях
• Степень загрязнения: 2 - рассчитан на умеренные уровни пыли и влаги, типичные для промышленных помещений
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке шириной 17,5 мм каждый
• Глубина монтажа: 44 мм - требует свободного места в шкафу для правильной установки
• Поперечное сечение проводника: 1,5–35 мм2 - совместим с медными жилами этого диапазона
• Нормативный документ: МЭК 60898-1 / 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель автоматический Legrand DX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать его защёлкой - для демонтажа отведите её отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, чтобы избежать перегрева. Убедитесь, что сечение провода находится в пределах 1,5–35 мм2. Не используйте многожильные провода без наконечников - они могут деформироваться при зажиме.

Безопасность и стандарты

Выключатель автоматический соответствует стандартам МЭК 60898-1 и МЭК 60947-2, что подтверждает его соответствие требованиям безопасности для промышленного использования. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск повреждения оборудования. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают защиту от случайных перенапряжений. Устройство не предназначено для управления вручную при наличии тока выше номинала - всегда отключайте нагрузку перед операциями.

Преимущества

• Высокая отключающая способность (16 кА) - подходит для мощных промышленных сетей
• Характеристика C - идеально балансирует чувствительность к перегрузкам и отказ от ложных срабатываний при пуске двигателей
• Надёжная защёлка на DIN-рейке - удобный монтаж и быстрая замена
• Широкий диапазон рабочих температур - стабильно работает даже в холодных цехах
• Поддержка проводов до 35 мм2 - позволяет использовать крупные кабели без переходников

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для частого ручного включения/выключения более 10 раз в день - механизм имеет ограниченную механическую долговечность
• Не подходит для однофазных цепей без трёхфазной нагрузки - трёхполюсная конструкция не позволяет отключать одну фазу отдельно
• Не следует устанавливать в местах с постоянным попаданием жидкости или высокой запылённостью - отсутствует защита от влаги и пыли выше уровня IP20
• Не предназначен для применения в сетях постоянного тока - только для переменного тока 50–60 Гц

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на конвейере
• Распределительный щит промышленного участка с несколькими станками
• Щитовая автоматики на заводе с системой охлаждения и насосами
• Общий входной автомат в цеховой распределительной коробке

Практические советы

• Выбирая выключатель автоматический Legrand DX3, проверьте, что ваша сеть действительно трёхфазная и напряжение не превышает 400 В
• При монтаже соблюдайте глубину 44 мм - недостаточно места в шкафу может помешать закрытию крышки
• Для проводов сечением свыше 16 мм2 используйте наконечники - это повысит надёжность соединения
• Не устанавливайте рядом с источниками тепла - температура выше 70 C может вызвать ложное срабатывание
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях или высоких нагрузках
• Если нужна защита от утечек тока - параллельно установите УЗО, так как этот выключатель автоматический не имеет встроенной дифференциальной защиты
