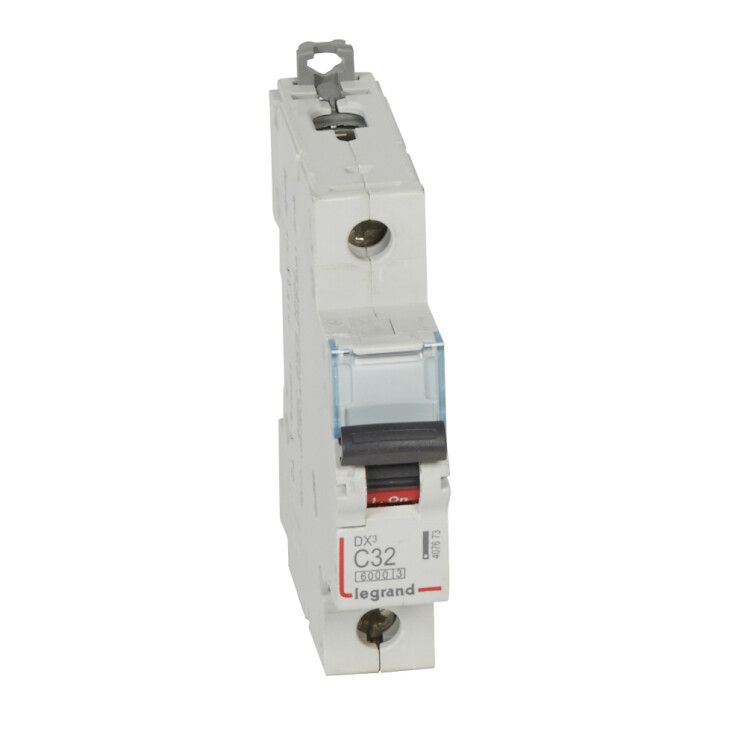

Автоматический выключатель DX 6000 - 10 кА тип характеристики C 1П 230/400 В~ 32 А 1 модуль 407673 Legrand

Автоматический выключатель модульный однополюсный 32А 10кА тип C 230/400В DX3 6000 1 модуль от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель используется в жилых и промышленных объектах, устанавливается на DIN-рейку и совместим с системами до 400 В переменного тока.

Назначение и область применения

Автоматический выключатель модульный однополюсный 32А 10кА тип C 230/400В DX3 6000 1 модуль защищает однофазные цепи от сверхтоков — как длительных перегрузок, так и внезапных коротких замыканий. Он применяется в распределительных щитках квартир, офисов, производственных помещений и других объектов с сетями до 400 В. Подходит для защиты освещения, розеточных групп, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность: 10 кА — максимальный ток короткого замыкания, который устройство безопасно отключит;
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с пусковыми токами (например, двигатели, люминесцентные светильники);
• Номинальное напряжение: 230 В (до 400 В между фазами в трёхфазной сети);
• Род тока: переменный, частота 50/60 Гц;
• Поперечное сечение подключаемых проводов: 1,5 – 35 мм² — подходит для медных проводов любого распространённого сечения;
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги — подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: от -25°C до +70°C — допустимо использование в неотапливаемых помещениях, но не на улице;
• Количество модулей: 1 — занимает один стандартный модуль (17,5 мм) на DIN-рейке;
• Номинальное напряжение изоляции: 500 В — гарантирует надёжную изоляцию при рабочих напряжениях до 400 В;
• Класс токоограничения: 3 — высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия на оборудование;
• Глубина монтажа: 44 мм — требует достаточного места внутри шкафа для свободного доступа к клеммам.

Совместимость и монтаж

Выключатель модульный 32А типа C 230/400В DX3 6000 1 модуль устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защёлка — достаточно прижать корпус к рейке до характерного щелчка. Для демонтажа отведите защёлку отверткой, вставленной в её петлю. Подключение проводов выполняется через винтовые клеммы — затягивать необходимо равномерно, без перекосов. Убедитесь, что сечение провода соответствует заявленному диапазону 1,5–35 мм². Не используйте многожильные провода без наконечников — они могут деформироваться при затяжке.

Безопасность и стандарты

Автоматический выключатель DX3 6000 соответствует требованиям международных стандартов IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных). Соответствие этим нормам гарантирует проверенную надёжность срабатывания, долговечность и соответствие требованиям безопасности. Категория перенапряжения 0 указывает, что устройство предназначено для установки перед основными средствами защиты (например, после УЗО или предохранителей). Степень загрязнения 2 означает, что возможна кратковременная конденсация влаги, но не запыление или попадание жидкости.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает безопасность даже при серьёзных авариях;
• Характеристика C хорошо сочетается с нагрузками, имеющими пусковые токи — минимизирует ложные срабатывания;
• Класс токоограничения 3 снижает риск повреждения кабелей и другого оборудования при КЗ;
• Широкий диапазон сечений проводов (1,5–35 мм²) упрощает подбор и исключает необходимость переходников;
• Надёжная защёлка и прочный корпус обеспечивают долгую службу при частом обслуживании.

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP20 не защищает от влаги и пыли;
• Не работает при температуре ниже -25°C или выше +70°C — не рекомендован для холодных чердачных или нагреваемых технических помещений без контроля;
• Только однополюсный — нельзя использовать для защиты цепей с заземлением по схеме TN-C; требуется отдельный нулевой проводник;
• Не имеет функции дифференциального тока — для защиты от утечек нужен дополнительно УЗО.

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, бойлер, микроволновка);
• Щитовая на этаже офисного здания — управление освещением и кондиционерами;
• Промышленный щиток для питания насосов, вентиляторов или малых станков с пусковыми токами;
• Подключение кабельных линий сечением 10–16 мм² в жилых домах.

Практические советы

• Выбирая автомат, всегда проверяйте суммарную мощность подключаемых устройств — она не должна превышать 7,4 кВт при 230 В (P = U × I = 230 × 32);
• При использовании в старых домах с алюминиевой проводкой — обязательно используйте наконечники и контролируйте плотность соединения;
• Не устанавливайте несколько автоматов одного класса C на одну линию без учёта коэффициента селективности — возможны ложные срабатывания;
• Проверьте глубину щита — 44 мм — чтобы не возникло препятствий для открывания крышки или доступа к клеммам;
• При замене — отключите питание всей цепи, даже если выключатель находится в положении “OFF” — он не разрывает ноль.
