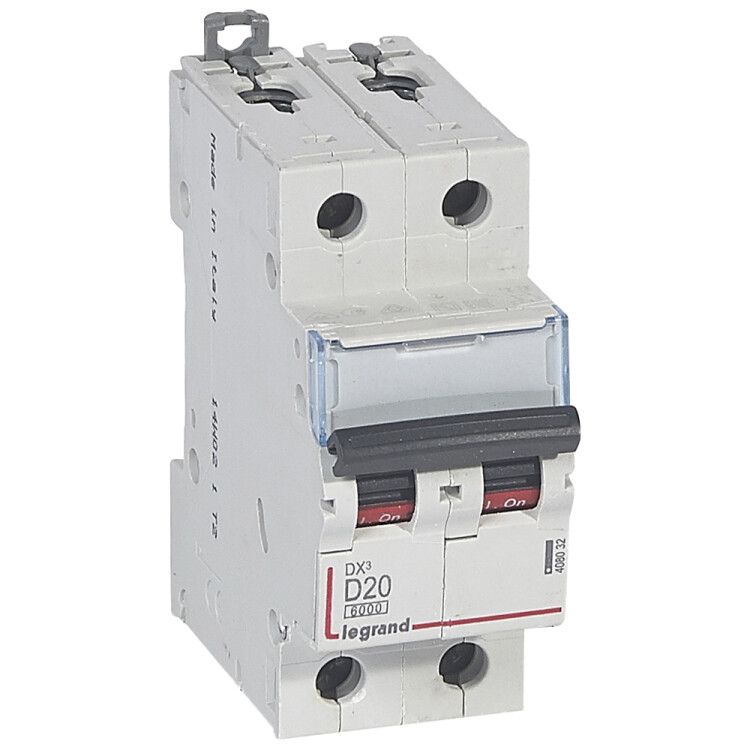

Выключатель автоматический модульный 2п D 20А 10кА DX3 6000 2мод. 230/400В Leg 408032 Legrand

Автоматический выключатель Legrand DX3 408032 — двухполюсный коммутационный аппарат с номинальным током 20 А и отключающей способностью до 10 кА, предназначенный для защиты электрических цепей в бытовых и промышленных установках. Устройство устанавливается на DIN-рейку, рассчитано на переменный ток частотой 50–60 Гц и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 408032 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты групповых линий освещения, розеток, оборудования с высокими пусковыми токами — например, насосов, компрессоров, конвейеров.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D — подходит для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы)
• Род тока: переменный (AC), 50–60 Гц
• Степень защиты: IP20 — защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ4 — допускает работу при температуре от –25 °C до +70 °C, в условиях повышенной влажности
• Поперечное сечение подключаемых проводов: 1,5–35 мм²
• Количество модулей DIN: 2
• Глубина монтажа: 44 мм
• Номинальное импульсное напряжение: 4 кВ
• Класс токоограничения: 20 — снижает величину тока КЗ через устройство
• Степень загрязнения: 2 — для условий с небольшим количеством пыли и не проводящего мусора
• Категория перенапряжения: 0 — не предназначен для защиты от скачков напряжения (не заменяет УЗИП)
• Нормативы: соответствует МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand DX3 408032 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно совместить защелку на корпусе с рейкой и зафиксировать её до характерного щелчка. Для демонтажа — отведите защелку отверткой, вставленной в петлю, и выньте прибор. Клеммы обеспечивают надёжное соединение с медными проводниками сечением от 1,5 до 35 мм². Затяжка винтов должна выполняться с моментом, указанным в руководстве производителя — переусиливать нельзя, чтобы не повредить пластиковые элементы.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 408032 соответствует международным стандартам IEC 60898-1 (для бытового применения) и IEC 60947-2 (для промышленного). Обеспечивает класс токоограничения 20 — снижает энергию, проходящую через цепь при КЗ, что повышает безопасность кабелей и оборудования. Конструкция исключает случайный доступ к токоведущим частям при установленном положении. Не предназначен для работы во взрывоопасных зонах или в помещениях с постоянным воздействием брызг воды.

Преимущества

• Высокая отключающая способность (10 кА) — обеспечивает надёжную защиту даже в сетях с большими потенциальными токами КЗ
• Характеристика D — оптимальна для запуска двигателей и другого оборудования с высокими пусковыми токами
• Широкий диапазон рабочих температур — подходит для холодных и жарких помещений
• Поддержка проводов до 35 мм² — позволяет использовать более мощные кабели без переходников
• Фиксация на DIN-рейке с удобной защелкой — ускоряет монтаж и обслуживание
• Соответствие европейским стандартам — гарантирует долговечность и предсказуемость работы

Ограничения применения

• Не предназначен для защиты от утечек тока — требует установки отдельного УЗО
• Степень защиты IP20 — не допускает использование в сырых, пыльных или открытых местах (например, на улице, в подвале без герметизации)
• Категория перенапряжения 0 — не защищает от грозовых импульсов; требуется внешний УЗИП
• Не рекомендован для частого ручного включения/выключения — предназначен для аварийного отключения, а не для регулярной коммутации
• Не подходит для цепей постоянного тока — только переменный ток 50–60 Гц

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита двигателя насоса в системе водоснабжения
• Коммутация и защита конвейерной ленты на производстве
• Распределительный щит в административном здании с несколькими группами нагрузок
• Объекты с высокой плотностью электрооборудования, где возможны длительные пусковые токи

Практические советы

• Выбирая автомат Legrand DX3 408032, проверьте соответствие сечения кабеля — используйте провода 1,5–35 мм², иначе возможен нагрев или плохой контакт
• При установке в щите с другими автоматами соблюдайте минимальный интервал между устройствами — не менее 10 мм, особенно при работе в закрытых шкафах
• Для цепей с электродвигателями обязательно сочетайте этот автомат с УЗО, так как он не реагирует на утечки тока
• Не используйте его вместо рубильника — не предназначен для частого ручного отключения
• Проверяйте состояние защелки перед каждым монтажом — деформированная защелка может привести к самопроизвольному выпадению устройства
• При использовании в условиях низких температур (ниже –15 °C) дайте устройству адаптироваться к температуре перед первым включением
