Вспомогательный переключающий контакт срабатывания DX3 - 6 А 250 ВA | 406260 Legrand

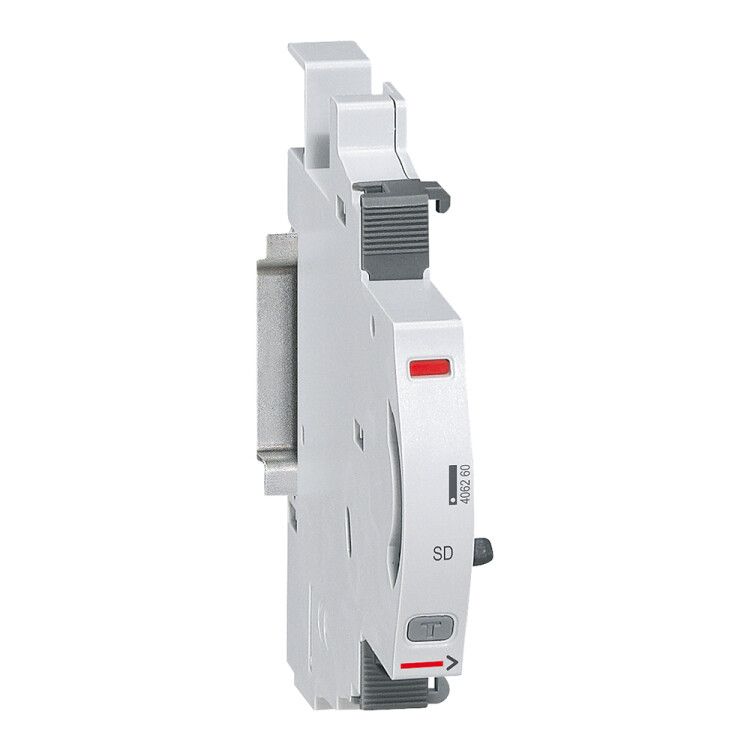

Вспомогательный переключающий контакт срабатывания 6А 250В от Legrand (артикул 406260) - это компактный аксессуар для расширения функционала автоматических выключателей серии DX3. Он позволяет передавать сигнал о состоянии включения/выключения основного аппарата в цепи управления, контроля или сигнализации.

Назначение и область применения

Этот вспомогательный контакт предназначен для работы в паре с автоматическими выключателями серии DX3. Его задача - фиксировать и передавать информацию о положении главного контакта: замкнут он (включен) или разомкнут (отключен). Применяется в системах автоматизации, панелях управления, цепях сигнализации аварийных отключений, логических схемах контроля состояния оборудования. Подходит как для бытовых, так и для промышленных установок.

Технические характеристики

• Номинальное напряжение: 240 В (переменный/постоянный ток)
• Номинальный ток: 6 А (для управляющей цепи)
• Тип контакта: один переключающий (1PSTO - однополюсный переключаемый)
• Габаритная ширина: 0,5 TE (модуль DIN)
• Максимальный ток основного устройства: до 125 А
• Максимальное число полюсов основного блока: 4
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, допустима повышенная влажность)
• Род тока: переменный и постоянный
• Способ монтажа: на аппарат (не самостоятельное устройство, устанавливается прямо на выключатель)

Совместимость и монтаж

Вспомогательный переключающий контакт срабатывания 6А 250В совместим исключительно с автоматическими выключателями серии DX3 от Legrand. Монтируется на боковой поверхности аппарата через защелку - без инструментов. Крепление боковое, занимает всего 0,5 модуля DIN, что позволяет установить несколько таких контактов рядом с одним выключателем, если требуется контролировать несколько состояний. Не требует внешнего питания - работает механически, через перемещение контактов основного автомата.

Безопасность и стандарты

Соответствует требованиям международных норм для вспомогательных контактов. IP20 обеспечивает базовую безопасность в закрытых щитах, но не защищает от попадания воды или пыли - не применяйте во влажных или запыленных средах вне корпуса. Климатическое исполнение УХЛ4 гарантирует надежную работу в условиях холодных помещений, типичных для промышленных объектов в России и странах СНГ.

Преимущества

• Компактность: занимает лишь половину модуля DIN, экономит место в щите
• Простой монтаж: защелка позволяет установить и снять контакт без отверток
• Надежная связь: механическая передача движения исключает сбои из-за потери связи
• Поддержка обоих видов тока: работает с AC и DC, гибко интегрируется в любые системы
• Совместимость с четырехполюсными выключателями: можно использовать даже с крупногабаритными DX3

Ограничения применения

• Не используется самостоятельно - только как аксессуар к выключателям DX3
• Не предназначена для коммутации силовых цепей - максимальный ток 6 А, недостаточен для нагрузок выше 1,5 кВт
• IP20 не подходит для открытых установок, улицы, сырых помещений
• Не совместим с другими сериями автоматов (например, ABB, Schneider, IEK)
• Не рекомендован для частых операций более 1000 раз в час - возможен износ контактов

Примеры использования

• Сигнализация отключения насоса в системе водоснабжения - контакт замыкает цепь лампы “Выключено”
• Автоматизация конвейера: сигнал от контакта отправляется в ПЛК для учета времени работы машины
• Система безопасности: при срабатывании автомата в щитовой зажигается красный индикатор
• Контроль доступа: состояние выключателя на станке передается в систему учета рабочего времени

Практические советы

• Проверьте, чтобы ваш выключатель DX3 имел свободный боковой слот - контакт не устанавливается на всех моделях
• При использовании нескольких контактов на одном выключателе - убедитесь, что они не мешают друг другу механически
• Провода к контакту лучше заводить снизу или сбоку, чтобы не нагружать сам механизм
• Не используйте этот контакт для управления реле большой мощности - он рассчитан только на слаботочные цепи
• При замене автомата - новый DX3 должен иметь ту же версию, что и старый; иначе контакт может не защелкнуться
