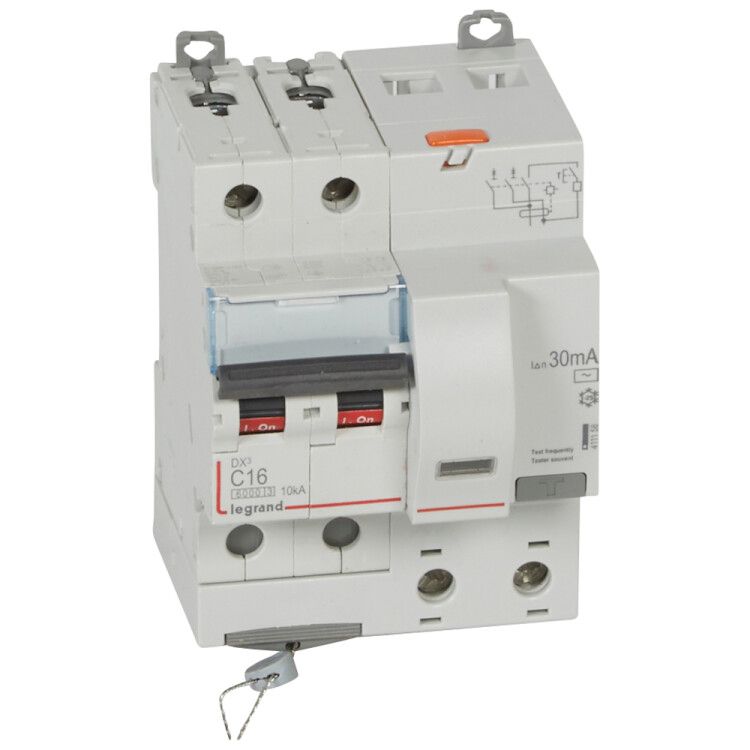

Выключатель автоматический дифференциального тока DX3 2п 16А C 30мА тип AC (4 мод) | 411158 Legrand

Автоматический выключатель дифференциального тока DX3 4 модуля, бренд Legrand, предназначен для защиты людей и оборудования от поражения током и коротких замыканий в бытовых и промышленных сетях. Этот прибор сочетает функции УЗО и автоматического выключателя в одном корпусе, обеспечивая надежную и компактную защиту.

Назначение и область применения

Автоматический выключатель дифференциального тока DX3 4 модуля используется для защиты от токов утечки и сверхтоков в однофазных электрических цепях. Он применяется в жилых домах, офисах, на производстве - там, где требуется одновременная защита от поражения электрическим током (например, при повреждении изоляции) и от перегрузок или коротких замыканий. Подходит для установки в распределительных щитках, где важна компактность и высокая надежность.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 3,5 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартно для бытовой техники)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальное напряжение: 230 В - для однофазных сетей 220–240 В
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, освещение)
• Номинальная отключающая способность: 10 кА - выдерживает большие токи КЗ, подходящий уровень для большинства объектов
• Ширина по модулям: 4 модуля - занимает 72 мм в щите (стандарт DIN)
• Сечение проводников: 1–35 мм2 - совместим с медными проводами от 1 до 35 квадратных миллиметров
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Частота: 50 Гц - для сетей России и стран СНГ
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает тепловые и механические воздействия
• Способ монтажа: на DIN-рейку - стандартный способ для всех современных щитов
• Глубина монтажа: 44 мм - минимальный зазор для установки в щитке
• Наличие блокировки: да - предотвращает случайное включение после срабатывания
• Наличие нейтрального проводника: да - обязательное подключение нулевой шины
• Климатическое исполнение: УХЛ4 - работает при температуре от –25C до +40C, допустима повышенная влажность

Совместимость и монтаж

Автоматический выключатель дифференциального тока DX3 4 модуля устанавливается на стандартную DIN-рейку шириной 35 мм. Обязательно подключаются фаза, ноль и заземление (если есть). Блокировка предотвращает повторное включение без ручного сброса - удобно для диагностики. Для правильной работы необходимо соблюдать полярность: входные клеммы помечены L и N, выходные - соответственно T1/T2 и T3/T4. Сечение проводов не должно выходить за пределы 1–35 мм2 - более толстый провод не войдет, более тонкий может плохо зажаться. Устройство совместимо со всеми щитами, соответствующими стандарту IEC 60898.

Безопасность и стандарты

Автоматический выключатель дифференциального тока DX3 4 модуля соответствует международным стандартам МЭК 61009-1 (для УЗО) и МЭК 60947-2 (для автоматических выключателей). Это гарантирует проверенную безопасность и точность срабатывания. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. IP20 исключает доступ к токоведущим частям при обычном использовании, но не защищает от брызг - поэтому монтаж возможен только во внутренних щитах.

Преимущества

• Объединяет два устройства (УЗО и автомат) в одном корпусе - экономит место в щите
• Функция тестирования - позволяет ежемесячно проверять работоспособность одним нажатием кнопки
• Блокировка после срабатывания - предотвращает самопроизвольное включение при неисправности
• Поддержка нейтрали - обеспечивает корректную работу в системах TN-S и TN-C-S
• Высокая отключающая способность (10 кА) - подходит даже для участков с большой мощностью
• Совместимость с продуктами Legrand - легко интегрируется в системы управления и щиты этой серии

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток (AC)
• Не защищает от постоянных токов утечки (DC) - не рекомендуется для зарядных станций EV, солнечных инверторов
• IP20 - нельзя использовать в открытых, влажных или пыльных местах (бани, улица, цеха без щитов)
• Работает при температуре выше 0 C - при минусовых температурах ниже –25 C возможны отказы
• Не предназначен для частого включения/выключения - рассчитан на длительную эксплуатацию, а не на оперативное управление

Примеры использования

• Защита розеточных групп в квартире - особенно в ванной, кухне, детской комнате
• Щиток на этаже многоквартирного дома - один прибор на несколько комнат
• Защита станков, насосов, вентиляторов на заводе - благодаря характеристике C и 10 кА
• Распределительный щит в кафе, магазине, мастерской - где важно предотвратить аварии и простои

Практические советы

• Перед установкой всегда проверяйте состояние изоляции проводов - при наличии утечки автомат будет постоянно отключаться
• При подключении нуля используйте отдельную шину - не смешивайте нейтральные проводники с другими группами
• Проверяйте работу кнопкой “Тест” хотя бы раз в месяц - это единственный способ удостовериться, что устройство живо
• Убедитесь, что глубина щита достаточна (минимум 44 мм) - иначе не получится закрыть крышку
• Если нужна защита от постоянного тока утечки (например, от солнечных панелей), выбирайте тип A или B - этот DX3 не подойдет
• Не устанавливайте параллельно другие УЗО на одну цепь - это вызывает ложные срабатывания
